उत्पाद विवरण:
|
उत्पाद: | 2.2 इंच एसपीआई टीएफटी एलसीडी | संकल्प: | 176x220 |
---|---|---|---|
टच स्क्रीन: | प्रतिरोधक टच स्क्रीन के साथ | इंटरफेस: | एसपीआई |
शीशे को ढको: | अनुकूलित किया जाना है | देखने की दिशा: | 12:00 |
चालक आई.सी: | ILI9225G या समतुल्य | संबंध: | प्लगिंग (अनुकूलन योग्य) |
luminance: | 250 सीडी/एम2(निट्स) | पिन नंबर: | 14 पिन |
एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
प्रमुखता देना: | ग्राफिक टीएफटी एलसीडी डिस्प्ले,2.2 इंच TFT एलसीडी डिस्प्ले,SPI TFT एलसीडी डिस्प्ले |
2.2 इंच SPI QCIF TFT उत्पाद विवरण
यांत्रिक विनिर्देश
पद | विनिर्देश | इकाई |
डिस्प्ले आकार | 2.2 | इंच |
आउटलाइन आयाम | 43 गुना 56.16 गुना 2.3 | मिमी |
ड्राइवर आईसी | ILI9225G | - |
इंटरफेस प्रकार | 4-एसपीआई | - |
2.2 इंच एसपीआई क्यूसीआईएफ टीएफटी उत्पादचित्रण
पिन विवरण
नहीं। | पिन नाम | आई/ओ | विवरण |
1 | जीएनडी | मैं | जमीन |
2 | रीसेट करें | मैं | एलसीएम रीसेट इनपुट सिग्नल |
3 | एससीएल | मैं | सीरियल इंटरफेस में, इसका उपयोग एससीएल के रूप में किया जाता है। |
4 | डी/सी | मैं | 4-लाइन एसपीआई में, इस पिन का प्रयोग डी/सीएक्स (डेटा/कमांड चयन) के रूप में किया जाता है। |
5 | सीएसएक्स | मैं | चिप चयन संकेत के लिए इनपुट पिन |
6 | एसडीए/एसडीओ | मैं | दिनांक इनपुट/डेटा आउटपुट |
7 | NC | - | - |
8 | जीएनडी | मैं | जमीन |
9 | वीसी | मैं | बिजली की आपूर्ति 2.8V वोल्टेज |
10 | ए | ओ | एलईडी एनोड |
11-14 | K1-K4 | ओ | एलईडी कैथोड |
अधिकतम पूर्ण सीमा
पद | प्रतीक | मूल्य | इकाई |
तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 1.6~3.3 | वी |
इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
परिचालन तापमान | टॉप | -20 से 70 | °C |
भंडारण तापमान | Tstg | -30 से 80 तक | °C |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
आपूर्ति वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी | यदि=60 mA |
आपूर्ति करंट | यदि | - | 60 | - | mA | - |
रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - |
शक्ति अपव्यय | पीडी | - | 19.2 | - | mW | - |
एलसीएम के लिए प्रकाश तीव्रता |
- |
200 | 250 | - | Cd/m2 | यदि=60 mA |
एलसीएम के लिए एकरूपता | - | 80 | - | - | % | यदि=60 mA |
बैकलाइट रंग | सफेद |
ऑप्टिकल विशेषताएं
नहीं. | आइटम | प्रतीक | शर्तें | विनिर्देश | इकाई | |||
मिन | प्रकार | अधिकतम | ||||||
1 | प्रतिक्रिया समय | Tr+Tf | 25°C | - | 20 | - | सुश्री | |
2 | संचरण (PL के साथ) | T ((%) | - | - | 5.0 | - | - | |
3 | कंट्रास्ट दर | सीआर |
θ=0, सामान्य देखने का कोण |
- | 500 | - | - | |
4 |
देखने का कोण
|
हॉर. | θR | CR>10 | - | 55 | - | डिग्री |
θL | - | 55 | - | |||||
Ver. | Θ+ | - | 55 | - | ||||
थ- | - | 25 | - |

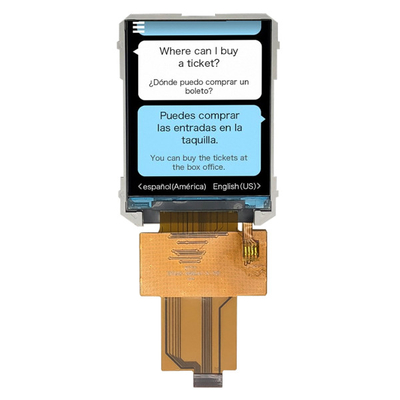

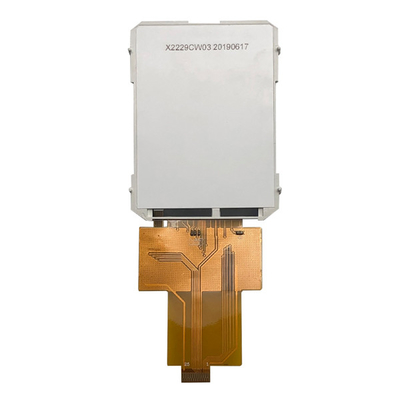

2.2 इंच एसपीआई क्यूसीआईएफ टीएफटी उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
खोज कीवर्डः tft 2.2", 2.2 tft lcd, 2.2" tft lcd, 2.2 इंच tft lcd, tft lcd 2.2, 2.2 इंच टीएफटी डिस्प्ले, 2.2 इंच टीएफटी डिस्प्ले, 2.2 इंच टीएफटी डिस्प्ले, 2.2 इंच टीएफटी डिस्प्ले, 2.2 इंच टीएफटी डिस्प्ले, 2.2 इंच टीएफटी एलसीडी डिस्प्ले, 2.2 इंच टीएफटी स्क्रीन, 2.2 इंच टीएफटी स्क्रीन, 2.2 इंच टीएफटी स्क्रीन, 2.2 इंच टीएफटी स्क्रीन, 2.2 इंच टीएफटी स्क्रीन,2.2 इंच की टीएफटी एलसीडी स्क्रीन,
क्यूसीआईएफ डिस्प्ले, क्यूसीआईएफ टीएफटी
