एसपीआई इंटरफेस 1.54 इंच टीएफटी डिस्प्ले 240x240 डॉट्स 10 पिन ZIF कनेक्शन

बड़ी छवि : एसपीआई इंटरफेस 1.54 इंच टीएफटी डिस्प्ले 240x240 डॉट्स 10 पिन ZIF कनेक्शन

उत्पाद विवरण:

उत्पत्ति के प्लेस:	शेनझेन, चीन
ब्रांड नाम:	SAEF
प्रमाणन:	ISO9001 / ISO14000
मॉडल संख्या:	एसएफटीओ154जेवाई-7166एएन

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	3 पीसीएस
मूल्य:	USD1.6 for 10K pcs, Negotiable based on order lot quantity
पैकेजिंग विवरण:	मानक निर्यात पैकेज
प्रसव के समय:	1-5 सप्ताह
भुगतान शर्तें:	एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति माह 3000K पीसी

संपर्क करें

एसपीआई इंटरफेस 1.54 इंच टीएफटी डिस्प्ले 240x240 डॉट्स 10 पिन ZIF कनेक्शन

वर्णन

उत्पाद:	1.54 इंच टीएफटी एलसीडी	टच स्क्रीन:	बिना
संकल्प:	240x240 डॉट्स	शीशे को ढको:	अनुकूलन योग्य
देखने की दिशा:	आईपीएस, सभी देखने के कोण	इंटरफेस:	एसपीआई इंटरफ़ेस
पिन नंबर:	10 पिन	संबंध:	प्लगिंग
भूतल चमक:	250 सीडी/एम2(निट्स)	एलईडी लाइफटाइम:	40,000 घंटे
प्रमाणपत्र:	ISO9001:2015 / ISO1400:2015	अनुपालन:	Rohs & Reach अनुपालन
प्रमुखता देना:	10 पिन ZIF कनेक्शन TFT डिस्प्ले , 240x240 डॉट्स टीएफटी डिस्प्ले , 1.54 इंच का टीएफटी डिस्प्ले

1.54 इंच एसपीआई टीएफटी एलसीडी 240x240 रिज़ॉल्यूशन उत्पाद परिचय

वर्ग डिस्प्ले स्क्रीन एक विशेष एलसीडी उत्पाद को संदर्भित करती है जिसका पहलू अनुपात 1 होता है:1, जो ग्राहक के डिजाइन के अनुसार अनुकूलित और कटौती की जा सकती है। वर्ग स्क्रीन डिस्प्ले धीरे-धीरे लोगों का ध्यान आकर्षित कर रहे हैं, अल्ट्रा-पतले समग्र आकार, उच्च चमक के साथ,लंबे प्रदर्शन जीवन, और अच्छा गर्मी अपव्यय। SAEFDISPLAY 0.85 ", 1.3", 1.33 ", 1.4", 1.44 ", 1.54", 3.95 ", 4", और 7.6 ", जो अधिक आम तौर पर हैंडहेल्ड उपकरणों में इस्तेमाल कर रहे हैं के आकार के साथ वर्ग डिस्प्ले प्रदान कर सकते हैं,स्मार्ट होम उपकरण, और अन्य विशेष स्थापना वातावरण।

SFTO154JY-7166AN एक पूर्ण रंग वर्ग TFT एलसीडी डिस्प्ले है जिसका विकर्ण आकार 1.54 इंच और संकल्प 240x240 है। यह मॉड्यूल SPI इंटरफ़ेस का समर्थन करता है,यह उपयोगकर्ताओं के लिए कार्यक्रम और उपयोग करने के लिए बहुत सुविधाजनक बना रहा है. SFTO154JY-7166AN के मॉड्यूल का आकार 31.52 x 33.72 मिमी है, और सक्रिय क्षेत्र का आकार 27.72 x 27.72 मिमी है। इसे ST7789P3 द्वारा नियंत्रित किया जाता है, जिसमें 3.0V से 3.6V तक की तर्कसंगत बिजली आपूर्ति वोल्टेज रेंज होती है।

यह वर्ग TFT एलसीडी -20 °C से +70 °C के तापमान सीमा के भीतर काम कर सकता है, और इसकी भंडारण तापमान सीमा -30 °C से +80 °C है।SFTO154JY-7166AN एक नए डिजाइन प्रतिरोध टच स्क्रीन (RTP) या क्षमता टच स्क्रीन से लैस किया जा सकता है.

विशेषता

पद	सामग्री
एलसीडी आकार	1.54 इंच ((डायगोनल)
प्रदर्शन मोड	आम तौर पर काला
संकल्प	240 ((H) RGB x 240 ((V)
डॉट पिच	0.0975 (H) x 0.0975 ((V) मिमी
सक्रिय क्षेत्र	27.72 x 27.72 मिमी
मॉड्यूल का आकार	31.52 x 33.72x 1.94Max ((D) मिमी
रंग व्यवस्था	आरजीबी ऊर्ध्वाधर पट्टी
इंटरफेस	एसपीआई
ड्राइव आईसी	ST7789P3
चमक	250 (TYP) cd/m2
देखने की दिशा	सभी दृश्य
बैकलाइट	2 सफेद एलईडी
ऑपरेटिंग टेम्प.	-20°C~ + 70°C
भंडारण तापमान.	-30°C~+ 80°C
वजन	टीबीडी

1.54 इंच एसपीआई टीएफटी एलसीडी 240x240 रिज़ॉल्यूशनउत्पाद चित्र

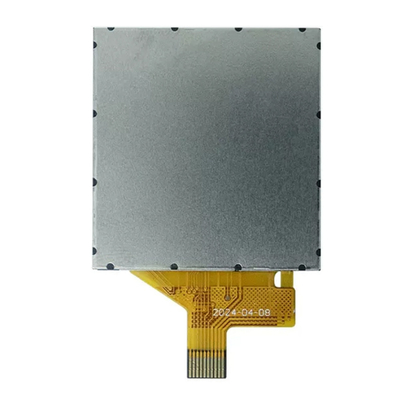

एसपीआई इंटरफेस 1.54 इंच टीएफटी डिस्प्ले 240x240 डॉट्स 10 पिन ZIF कनेक्शन 0

पिन परिभाषा

पिन. नहीं	प्रतीक	विवरण
1	जीएनडी	जमीन
2	डी/सी	रजिस्टर चुनें पिन D/C= ¥ 1 ¥: डेटा प्रदर्शित करें. डी/सी= ¥0 ¥: कमांड डेटा.
3	सीएस	चिप चुनें पिन ((Low ✓ सक्षम करें)
4	एससीएल	सीरियल घड़ी पिन
5	एसडीए	सीरियल डेटा इनपुट/आउटपुट
6	रीसेट करें	एलसीएम रीसेट पिन
7	वीसी	एनालॉग के लिए बिजली की आपूर्ति ((2.8V-3.3V)
8	जीएनडी	जमीन
9	एलईडीए	बैकलाइट का एनोड
10	एलईडीके	बैकलाइट का कैथोड

विद्युत विशेषताएं

पैरामीटर	प्रतीक	मिन	प्रकार	अधिकतम	इकाई
तार्किक आपूर्ति वोल्टेज	आईओवीसीसी	1.65	1.8/2.8	3.3	वी
एनालॉग आपूर्ति वोल्टेज	वीसी	2.6	2.8	3.3	--
इनपुट करंट	आईडी	--	20	--	mA
चमक		--	250	--	Cd/m2

ऑप्टिकल विनिर्देश

पैरामीटर		प्रतीक	स्थिति	मिनट.	टाइप करें।	मैक्स.	इकाई
देखने का कोण रेंज	क्षैतिज	Θ3	CR>10	75	80	-	Deg.
		Θ9		75	80	-	Deg.
	ऊर्ध्वाधर	Θ12		75	80	-	Deg.
		Θ6		75	80	-	Deg.
कंट्रास्ट अनुपात		सीआर	Θ = 0	700	900	-	-
संचरण		tr	-	4.6	5.4	-	%
रंग-गैर-रंग		सीजी	-	45	50	-	%
पुनरुत्पादनरंगीन	लाल	Rx	Θ = 0	0.601	0.631	0.661	-
		रय		0.300	0.282	0.660	-
	हरी	Gx		0.252	0.282	0.312	-
		जीआई		0.514	0.544	0.574	-
	नीला	Bx		0.108	0.138	0.168	-
		द्वारा		0.125	0.155	0.185	-
सफेद रंग		Wx	Θ = 0	0.261	0.291	0.321	-
		वाई		0.304	0.334	0.364	-
प्रतिक्रिया समय		Tr + Tf	Ta= 25 C Θ = 0	-	30	35		एमएस

1.54 इंच एसपीआई टीएफटी एलसीडी 240x240 रिज़ॉल्यूशनउत्पाद छवि

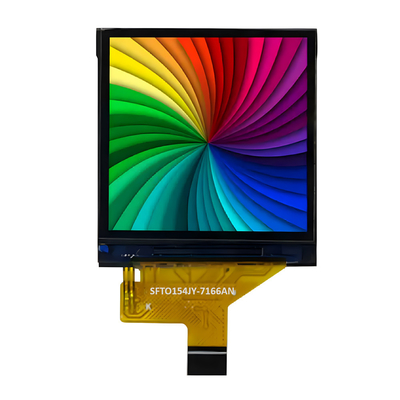

एसपीआई इंटरफेस 1.54 इंच टीएफटी डिस्प्ले 240x240 डॉट्स 10 पिन ZIF कनेक्शन 1

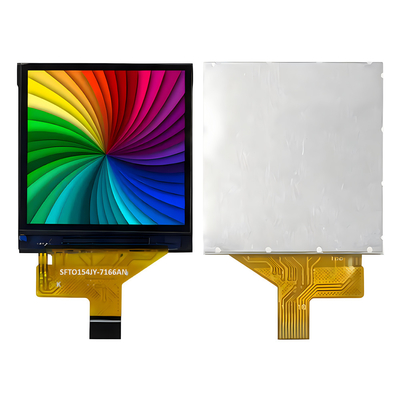

एसपीआई इंटरफेस 1.54 इंच टीएफटी डिस्प्ले 240x240 डॉट्स 10 पिन ZIF कनेक्शन 3

कारखाने की सुविधाएँ और प्रमाणपत्र

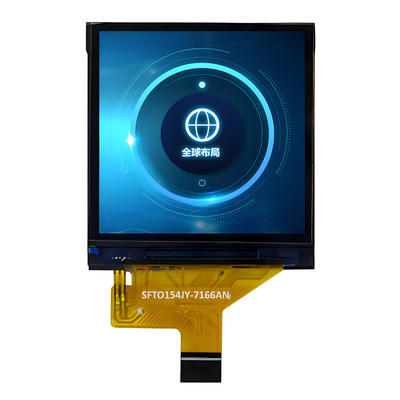

एसपीआई इंटरफेस 1.54 इंच टीएफटी डिस्प्ले 240x240 डॉट्स 10 पिन ZIF कनेक्शन 4
