एसपीआई सीरियल इंटरफेस 1.3-इंच आईपीएस टीएफटी एलसीडी 240x240 डॉट 7 हेडर पिन पीसीबी के साथ

बड़ी छवि : एसपीआई सीरियल इंटरफेस 1.3-इंच आईपीएस टीएफटी एलसीडी 240x240 डॉट 7 हेडर पिन पीसीबी के साथ

उत्पाद विवरण:

उत्पत्ति के प्लेस:	शेनझेन, चीन
ब्रांड नाम:	SAEF
प्रमाणन:	ISO9001 / ISO14000
मॉडल संख्या:	SFTM130JY-7181AN

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	3 पीसीएस
मूल्य:	USD1.7 - USD2.0, Negotiable based on order lot quantity
पैकेजिंग विवरण:	मानक निर्यात पैकेज
प्रसव के समय:	1-5 सप्ताह
भुगतान शर्तें:	एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति माह 3000K पीसी

संपर्क करें

एसपीआई सीरियल इंटरफेस 1.3-इंच आईपीएस टीएफटी एलसीडी 240x240 डॉट 7 हेडर पिन पीसीबी के साथ

वर्णन

उत्पाद:	1.3 इंच TFT+PCB	पीसीबी:	7-हेडर पिन पीसीबी
संकल्प:	240x240 डॉट्स	शीशे को ढको:	अनुकूलन योग्य
देखने की दिशा:	आईपीएस मुक्त देखने का कोण	इंटरफेस:	एसपीआई इंटरफ़ेस
पिन नंबर:	7 पिन	संबंध:	हेडर पिन
भूतल चमक:	250 सीडी/एम2(निट्स)	एलईडी लाइफटाइम:	40,000 घंटे
प्रमाणपत्र:	ISO9001:2015 / ISO1400:2015	अनुपालन:	Rohs & Reach अनुपालन
प्रमुखता देना:	7 हेडर पिन टीएफटी एलसीडी , 1.3-इंच का आईपीएस टीएफटी एलसीडी , 240x240 डॉट टीएफटी एलसीडी

1.3 इंच एसपीआई सीरियल इंटरफेस टीएफटी उत्पाद परिचय

एसपीआई से सीरियल चिप एक बहुआयामी चिप है जो एसपीआई इंटरफ़ेस संकेतों को सीरियल संकेतों में परिवर्तित कर सकती है, जिसका उपयोग बाहरी उपकरणों को जोड़ने और उनके साथ संचार प्राप्त करने के लिए किया जा सकता है।एसपीआई से सीरियल पोर्ट चिप्स में उच्च गति संचरण के फायदे हैं, कम बिजली की खपत, और उपयोग में आसानी, और कंप्यूटर हार्डवेयर, घरेलू उपकरणों, और औद्योगिक नियंत्रण जैसे अनुप्रयोग परिदृश्यों में इस्तेमाल किया जा सकता है।

1.3-इंच का टीएफटी एलसीडी मॉड्यूल बहुत अच्छी तरह से काम करता है और सफलतापूर्वक मेरी DIY परियोजना को पूरा करता है। इसमें एक एसपीआई इंटरफ़ेस है, इसका आईसी ड्राइवर एसटी 7789 है, दो प्रदर्शन तरीके हैंःक्षैतिज प्रदर्शन और ऊर्ध्वाधर प्रदर्शन, हम प्रदर्शन दिशा समायोजित कर सकते हैं. आप init पर SPI_MODE3 सेट करने की जरूरत है, Arduino नैनो, 5V पर VCC और 3.3V पर BKL. यदि आप भी इस एक खरीदते हैं,उपयोग करने से पहले उत्पाद विवरण में उल्लिखित लिंक की जांच करना सुनिश्चित करें और वे आपकी परियोजना के साथ आपकी सहायता करेंगे.

यह 1.3 इंच का एसपीआई टीएफटी एलसीडी डिस्प्ले 1.3 इंच के विकर्ण आकार और 240x240 के रिज़ॉल्यूशन के साथ है। यह मॉड्यूल एसपीआई इंटरफ़ेस का समर्थन करता है, जिससे उपयोगकर्ताओं को प्रोग्राम और उपयोग करने के लिए बहुत सुविधाजनक होता है।यह -20 °C से +70 °C के तापमान सीमा के भीतर काम कर सकता है और इसका भंडारण तापमान सीमा -30 °C से +80 °C है।

विशेषताएं

पद	सामग्री
भाग संख्या	SFTM130JY-7181AN
एलसीडी आकार	1.3 इंच ((डायगोनल)
प्रदर्शन मोड	आम तौर पर काला
संकल्प	240 ((H) RGB x 240 ((V)
डॉट पिच	0.0975 (H) x 0.0975 ((V) मिमी
सक्रिय क्षेत्र	23.4 ((H) x 23.4 (V) मिमी
मॉड्यूल का आकार	27.5 ((H) x 39.0 ((V) x 11.3 ((D) मिमी
रंग व्यवस्था	आरजीबी ऊर्ध्वाधर पट्टी
इंटरफेस	एसपीआई
ड्राइव आईसी	ST7789
चमक	250 (TYP) cd/m2
देखने की दिशा	सभी दृश्य, आईपीएस
बैकलाइट	2 सफेद एलईडी
ऑपरेटिंग टेम्प.	-20°C~ + 70°C
भंडारण तापमान.	-30°C~+ 80°C
वजन	टीबीडी

रूपरेखा

एसपीआई सीरियल इंटरफेस 1.3-इंच आईपीएस टीएफटी एलसीडी 240x240 डॉट 7 हेडर पिन पीसीबी के साथ 0

पिन परिभाषा

नहीं.	नाम	आई/ओ	विवरण
1	वीसी	पी	चिप के लिए बिजली की आपूर्ति, डीसी 3.3-5V
2	जीएनडी	पी	जमीन
3	एससीएल	मैं	सीरियल क्लॉक पिन (एसपीआई)
4	एसडीए	आई/ओ	सीरियल डेटा पिन (एसपीआई)
5	RES#	मैं	सिग्नल इनपुट रीसेट करें. सक्रिय कम.
6	डीसी	मैं	डेटा/कमांड कंट्रोल पिन,एसपीआई विकल्प/कमांड विकल्प
7	बीएलके	मैं	बैकलाइट नियंत्रण, डिफ़ॉल्ट फ्लोटिंग, कम स्तर बंद

बैकलाइट विशेषताएं

पद	प्रतीक	मिन	प्रकार	अधिकतम	इकाई
आगे का वोल्टेज	Vf	3.0	3.2	3.4	वी
आगे की धारा	यदि	--	20	--	mA
परिचालन जीवनकाल	--	--	40000	--	घंटों

ऑप्टिकल विशेषताएं

पद	प्रतीक	माप की शर्तें		मिनट.	टाइप करें।	मैक्स.	इकाई
प्रतिक्रिया समय	Tr+Tf	θ = 0o φ = 0o	25 oC	-	30	35	एमएस
देखने का कोण	θ	φ = 0o	25 oC	-	80	-	डिग्री
	θ	φ = 180o	25 oC	-	80	-
	θ	φ = 90o	25 oC	-	80	-
	θ	φ = 270o	25 oC	-	80	-
कंट्रास्ट अनुपात	सीआर	-	25 oC		800	-	-
सीआईई निर्देशांक का रंग	सफेद	एक्स	25 oC	0.300	0.302	0.304	-
	सफेद	Y	25 oC	0.323	0.325	0.327
	लाल	एक्स	25 oC	0.622	0.624	0.626
	लाल	Y	25 oC	0.327	0.329	0.331
	हरी	एक्स	25 oC	0.286	0.288	0.290
	हरी	Y	25 oC	0.520	0.522	0.524
	नीला	एक्स	25 oC	0.134	0.136	0.138
	नीला	Y	25 oC	0.135	0.137	0.139
ट्रांसमिटेंस (पोलराइजर के साथ)				4. 18	4.65		%

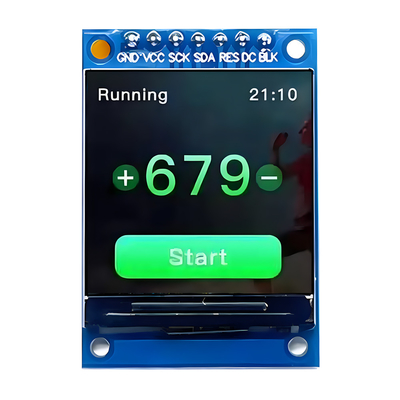

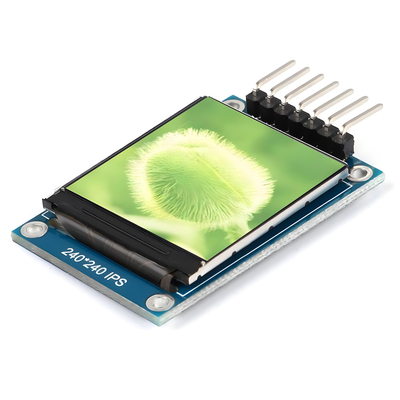

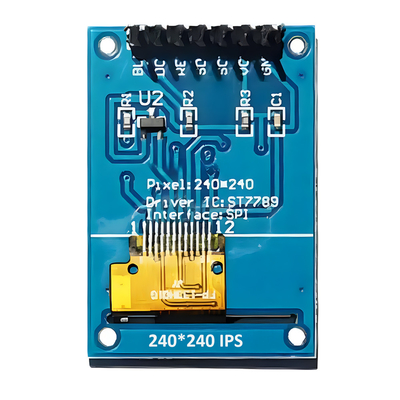

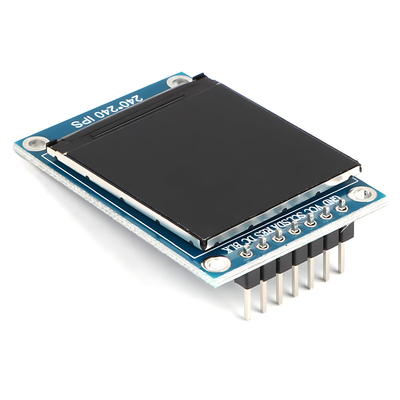

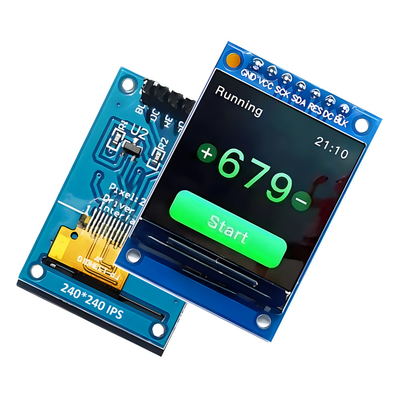

उत्पाद छवि

एसपीआई सीरियल इंटरफेस 1.3-इंच आईपीएस टीएफटी एलसीडी 240x240 डॉट 7 हेडर पिन पीसीबी के साथ 1

सुविधाएँ और प्रमाणन

एसपीआई सीरियल इंटरफेस 1.3-इंच आईपीएस टीएफटी एलसीडी 240x240 डॉट 7 हेडर पिन पीसीबी के साथ 5
