उत्पाद विवरण:
|
| उत्पाद: | 6.2 इंच टीएफटी | संकल्प: | 1024x600 पिक्सेल |
|---|---|---|---|
| मॉडल नं.: | एसएफटीओ620बीएच-7180एएन | भूतल चमक: | 1000 cd/m2 (नीट्स) |
| टच स्क्रीन: | बिना | देखने की दिशा: | आईपीएस, पूर्ण दृश्य कोण |
| पिन नंबर: | 50 पिन | संबंध: | ZIF |
| इंटरफेस: | आरजीबी 24 बिट्स | एलईडी लाइफटाइम: | 40,000 घंटे |
| रूपरेखा आयाम: | 143.37(चौड़ाई)×87.13(ऊंचाई)×2.56(लंबाई) (मिमी) | ऊपर:: | -30 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस |
| सक्रिय क्षेत्र: | 137.47(चौड़ाई) x 77.23(ऊंचाई) (मिमी) | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 6.2 इंच TFT एलसीडी डिस्प्ले,1024*600 टीएफटी एलसीडी डिस्प्ले,ऑटोमोटिव आईपीएस स्क्रीन पैनल |
||
6.2 इंच 1024*600 आईपीएस टीएफटी एलसीडी आरजीबी इंटरफेस उत्पाद परिचय
1024 * 600 व्यवस्था एक आम 16:9 डिस्प्ले डॉट मैट्रिक्स है। इसके उच्च रिज़ॉल्यूशन के कारण, 1024 * 600 डॉट मैट्रिक्स डिस्प्ले में विभिन्न अनुप्रयोग परिदृश्यों में अनूठे फायदे हैं।
विभिन्न अनुप्रयोग परिदृश्यों में, जैसे औद्योगिक स्वचालन और नियंत्रण प्रणाली, चिकित्सा उपकरण, परिवहन वाहनों जैसे विमानों और ट्रेनों के कॉकपिट,और कुछ उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स उत्पादों, 1024 * 600 डॉट मैट्रिक्स डिस्प्ले की उच्च रिज़ॉल्यूशन सुविधा स्पष्ट दृश्य आउटपुट ला सकती है और छवि गुणवत्ता के लिए पेशेवर क्षेत्रों की उच्च आवश्यकताओं को पूरा कर सकती है।प्रौद्योगिकी की प्रगति और लागत में कमी के साथ, इस डॉट मैट्रिक्स डिस्प्ले तकनीक को अधिक क्षेत्रों में लागू और बढ़ावा देने की उम्मीद है।

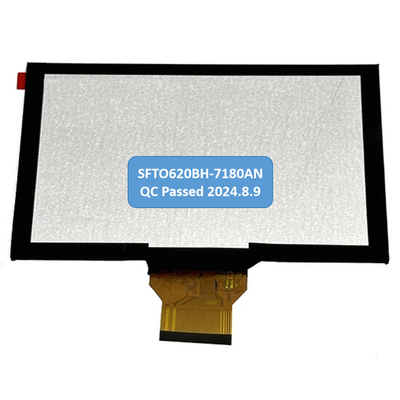

इस मॉडल SFTO620BH-7180AN में 6.2 इंच का डिस्प्ले स्क्रीन, 1024 * 600 डॉट मैट्रिक्स है, और IPS तकनीक का उपयोग करता है, जिससे उपयोगकर्ताओं को विभिन्न कोणों से एक आदर्श दृश्य अनुभव का अनुभव करने की अनुमति मिलती है।इसका ऑपरेटिंग वोल्टेज केवल 3V-3 है.6V, 3.3V के एक विशिष्ट वोल्टेज और 1000nits की सतह चमक के साथ। उपयोगकर्ता मानव-कंप्यूटर बातचीत प्रभाव को बढ़ाने के लिए डिस्प्ले स्क्रीन पर RTP या CTP जोड़ सकते हैं।
|
विशेषताएं
|
आकार | 6.2 इंच |
| संकल्प | 1024 ((क्षैतिज) * 600 ((ऊर्ध्वाधर) | |
| इंटरफेस | 24 बिट आरजीबी | |
| कनेक्ट प्रकार | कनेक्टर | |
| रंग गहराई | 16.7M | |
| प्रौद्योगिकी का प्रकार | a-Si | |
| पिक्सेल पिच (मिमी) | 0.13425x0.12872 | |
| पिक्सेल विन्यास | आर.जी.बी. ऊर्ध्वाधर पट्टी | |
| प्रदर्शन मोड | आम तौर पर काला | |
| एलसीडी ड्राइवर आईसी | - | |
| देखने की दिशा | आईपीएस, सभी देखने के कोण | |
| ग्रे स्केल इन्वर्शन दिशा | सभी | |
|
मैकेनिकल
|
LCM (W x H x D) (मिमी) | 143.37*87.13*2.56 |
| सक्रिय क्षेत्र ((मिमी) | 137.472 x 77.232 | |
| टीएसपी के साथ/बिना | बिना टीएसपी के | |
| वजन (जी) | टीबीडी | |
| एलईडी संख्याएँ | 20 एलईडी |

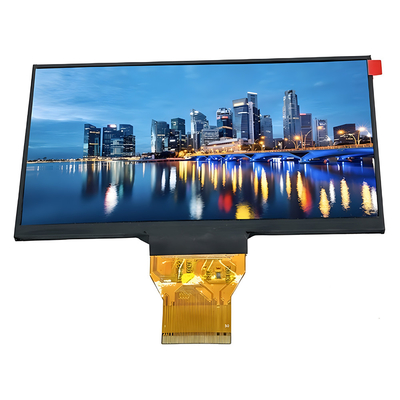

6.2 इंच 1024*600 आईपीएस टीएफटी एलसीडी आरजीबी इंटरफ़ेस उत्पाद चित्र
इंटरफ़ेस पिन विवरण
| पिन. नहीं | प्रतीक | कार्य |
| 1,2 | वीएलईडी+ | एलईडी बैकलाइट (एनोड) के लिए शक्ति |
| 3,4 | वीएलईडी- | एलईडी बैकलाइट (कैथोड) के लिए शक्ति |
| 5 | जीएनडी | पावर ग्राउंड |
| 6 | NC | कनेक्ट नहीं |
| 7 | डीवीडी | डिजिटल शक्ति |
| 8 | NC | कनेक्ट नहीं |
| 9: | DE | डेटा सक्षम करें संकेत. |
| 10 | वीएसडी | ऊर्ध्वाधर सिंक्रनाइज़ इनपुट. नकारात्मक ध्रुवीयता |
| 11 | एचएसडी | क्षैतिज सिंक इनपुट. नकारात्मक ध्रुवीयता |
| 12 से 19 | B7-R0 | नीला डेटा |
| 20-27 | G7-G0 | ग्रीन डेटा |
| 28-35 | R7-R0 | लाल डेटा |
| 36 | जीएनडी | जमीन |
| 37 | डीसीएलके | रंग संकेत |
| 38 | जीएनडी | डिस्प्ले चालू/बंद |
| 39 | एसएचएलआर | बाएँ या दाएँ प्रदर्शन नियंत्रण |
| 40 | यूपीडीएन | ऊपर / नीचे प्रदर्शन नियंत्रण |
| 41 | NC | कनेक्ट नहीं |
| 42 | NC | कनेक्ट नहीं |
| 43 | वीपीपी | ओटीपी पावर ((+7.8V) |
| 44 | आरएसटीबी | वैश्विक रीसेट पिन. रीसेट स्थिति में प्रवेश करने के लिए सक्रिय कम. OTP रीसेट स्थिरता के लिए आरसी रीसेट सर्किट के साथ कनेक्ट करने का सुझाव देता है. सामान्य रूप से उच्च खींचें. (R=10KΩ, C=1μF) |
| 45 | एससीएल | ओटीपी सीरियल क्लॉक इनपुट |
| 46 | NC | कनेक्ट नहीं |
| 47 | NC | कनेक्ट नहीं |
| 48 | जीएनडी | पावर ग्राउंड |
| 49 | एसडीए | ओटीपी सीरियल डेटा इनपुट |
| 50 | सीएस | ओटीपी चिप चयन पिन |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | MIN | अधिकतम | इकाई |
| आपूर्ति वोल्टेज | वीडीडी | -0.3 | 5.0 | वी |
| इनपुट सिग्नल वोल्टेज | वाइन | -0.3 | वीडीडी+0.3 | वी |
| तर्क आउटपुट वोल्टेज | VOUT | -0.3 | वीडीडी+0.3 | वी |
| परिचालन तापमान | टीओपीआर | -30 | 80 | °C |
| भंडारण तापमान | टीएसटीजी | -30 | 80 | °C |
ड्राइविंग बैकलाइट
| पद | प्रतीक | MIN | TYP | अधिकतम | इकाई |
| एलईडी करंट | यदि | - | 100 | - | mA |
| बिजली की खपत | - | - | mW | ||
| एलईडी वोल्टेज | वीएफ | - | 24 | - | वी |
| एलईडी जीवन काल | WBL | 25000 | - | घन्टा |

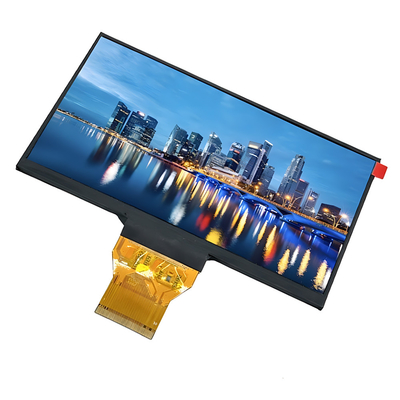

6.2 इंच 1024*600 आईपीएस टीएफटी एलसीडी आरजीबी इंटरफ़ेस उत्पाद छवि
विश्वसनीयता परीक्षण
| परीक्षण वस्तु |
परीक्षण की स्थिति |
परीक्षण के बाद निरीक्षण |
| उच्च तापमान संचालन | 96 घंटों के लिए 85°C |
परीक्षण पूरा होने के बाद, कार्यात्मक और दृश्य निरीक्षण से पहले परीक्षण किए गए एलसीडी नमूनों को सामान्य इनडोर तापमान और आर्द्रता वाले वातावरण में 2-4 घंटे या उससे अधिक समय तक रखा जाना चाहिए।नमूनों में निम्नलिखित दोष नहीं होने चाहिए: 2प्रत्येक परीक्षण मॉड्यूल का प्रयोग केवल एक परीक्षण परियोजना के लिए किया जा सकता है। |
| निम्न तापमान संचालन | -30 डिग्री सेल्सियस 96 घंटे तक | |
| उच्च तापमान भंडारण | 96 घंटों के लिए 85°C | |
| कम तापमान पर भंडारण | -30 डिग्री सेल्सियस 96 घंटे तक | |
| उच्च तापमान संचालन आर्द्रता संचालन | 60°C, 90% आरएच 72 घंटे के लिए | |
| थर्मल शॉक | -10°C(30 मिनट) ~+25°C(5 मिनट) ~ +60°C(30 मिनट) 10 चक्रों के लिए | |
| कंपन परीक्षण (कोई ऑपरेशन नहीं) |
आवृत्तिः 10~55 हर्ट्ज आयामः1.0 मिमी स्वीप समयः 11 मिनट परीक्षण अवधिः X, Y, Z की प्रत्येक दिशा के लिए 6 चक्र |
|
| स्थिर विद्युत परीक्षण | स्पर्श ±4KV, हवा स्पर्श ±8KV |
