उत्पाद विवरण:
|
| उत्पाद: | 1.77 इंच टीएफटी एलसीडी | संकल्प: | 128*160 पिक्सेल |
|---|---|---|---|
| टच स्क्रीन: | बिना | देखने की दिशा: | 12 बजे |
| इंटरफेस: | एसपीआई 4 लाइनें | पिन नंबर: | 14 |
| संबंध: | लगाना | भूतल चमक: | 300 cd/m2 (अनुकूलित) |
| चालक आई.सी: | ST7735 | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | एसपीआई सीरियल इंटरफ़ेस टीएफटी एलसीडी डिस्प्ले,262K पूर्ण रंग टीएफटी एलसीडी डिस्प्ले,1.77 इंच टीएफटी एलसीडी डिस्प्ले |
||
** डेटाशीट डाउनलोड करें **
SFTO177JY-7189AN विनिर्देश.pdf
इस आइटम के बारे मेंः सबसे कम कीमत गारंटी 1.77 इंच TFT एलसीडी
1.77 इंच का टीएफटी एलसीडी अपने मध्यम आकार और उच्च प्रदर्शन के साथ लघुकरण, कम बिजली की खपत और उच्च परिभाषा वाले डिस्प्ले के लिए बाजार की मांग को पूरा करता है।पोर्टेबल इलेक्ट्रॉनिक उपकरणों और अन्य क्षेत्रों में इसका स्पष्ट बाजार लाभ हैउद्योग और स्वास्थ्य सेवा जैसे पेशेवर क्षेत्रों में इसके अद्वितीय मूल्य का प्रदर्शन करते हुए।77-इंच टीएफटी एलसीडी आम तौर पर उपकरणों की परिचालन स्थिति और मापदंडों को प्रदर्शित करने के लिए प्रयोग किया जाता है, जैसे कि तापमान और आर्द्रता मीटर, दबाव गेज, आदि। इस डिस्प्ले स्क्रीन का उपयोग स्वचालन नियंत्रण प्रणालियों के लिए इंटरफ़ेस के रूप में भी किया जा सकता है,वास्तविक समय में डेटा निगरानी और परिचालन प्रतिक्रिया प्रदान करना.
आमतौर पर इस्तेमाल किया जाने वाला ड्राइवर चिप ST7735S है, जो SPI इंटरफ़ेस का समर्थन करता है और विभिन्न प्रणालियों में एकीकृत करना आसान है। उत्पाद चमक 300cd/m2 तक पहुंच सकती है,विभिन्न इनडोर और आउटडोर प्रकाश स्थिति के लिए उपयुक्तसामान्यतः एक समान बैकलाइट प्रभाव प्रदान करने के लिए 2 एलईडी रोशनी से सुसज्जित होता है।
हमारी कंपनी इस प्रकार के उत्पाद में पूर्ण लागत लाभ प्राप्त करती है और ग्राहकों को उद्योग में सबसे कम कीमतों पर उच्च गुणवत्ता वाले उत्पाद प्रदान करने की गारंटी देती है।
विशेषताएं
| पद | विनिर्देश | इकाई |
| प्रदर्शन मोड | आम तौर पर काला, ट्रांसमिटिव | / |
| देखने की दिशा | बारह बजे | / |
| रंग | 262K | / |
| ड्राइव आईसी | ST7735 | / |
| इंटरफ़ेस प्रकार | 4 लाइन एसपीआई | / |
| आयामी रूपरेखा | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) |
मिमी |
| एलसीडी सक्रिय क्षेत्र | 28.032 ((W) x 35.04 ((H) |
मिमी |
| संकल्प | 128 RGB ((H) x 160 ((V) | पिक्सेल |
| पिक्सेल पिच | 0.219 ((W) x 0.219 ((H) |
मिमी |
रूपरेखा
इंटरफ़ेस पिन विवरण
|
पिन. नहीं |
प्रतीक | विवरण |
| 1 | NC | कोई संबंध नहीं |
| 2 | जीएनडी | जमीन |
| 3 | एलईडीके | बैकलाइट का कैथोड |
| 4 | एलईडीए | बैकलाइट का एनोड (3.0V-3.4V) |
| 5 | जीएनडी | जमीन |
| 6 | रीसेट करें | एलसीएम रीसेट पिन |
|
7 |
डी/सी |
रजिस्टर चुनें पिन D/C= ¥ 1 ¥: डेटा प्रदर्शित करें. डी/सी= ¥0 ¥: कमांड डेटा. |
| 8 | एसडीए | सीरियल डेटा इनपुट/आउटपुट। |
| 9 | एससीएल | सीरियल घड़ी पिन. |
| 10 | वीसी | एनालॉग के लिए बिजली की आपूर्ति ((2.8V-3.3V) |
| 11 | आईओवीसीसी | इंटरफेस के लिए बिजली की आपूर्ति ((1.8V-3.3V) |
| 12 | सीएस |
चिप चुनें पिन ((Low ✓ सक्षम करें) |
| 13 | जीएनडी | जमीन |
| 14 | NC | कोई संबंध नहीं |
योजनाबद्ध आरेख
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.6 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | -0.3 | 4.6 | वी |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
| आर्द्रता | आरएच |
-- |
90% ((Max60C) | आरएच |
विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8/2.8 | 3.3 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | 2.6 | 2.8 | 3.3 |
-- |
| इनपुट करंट | आईडी |
-- |
20 |
-- |
mA |
बैकलाइट विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी |
| आगे की धारा | यदि |
-- |
80 |
-- |
mA |
| परिचालन जीवनकाल |
-- |
-- |
40000 |
-- |
घंटों |
ऑप्टिकल विशेषताएं
| पद | प्रतीक | स्थिति | मिनट. | टाइप करें। | मैक्स. | इकाई |
| प्रतिक्रिया समय | Tr+Tf | θ = 0° |
- |
30 | 60 | एमएस |
| कंट्रास्ट अनुपात | सीआर | θ = 0° | 200 | 300 |
- |
|
|
देखने का कोण |
शीर्ष | सीआर१० | 40 | 45 | - |
deg. |
| नीचे | सीआर१० | 15 | 20 | - | ||
| बाएं | सीआर१० | 40 | 45 | - | ||
| सही | सीआर१० | 40 | 45 | - | ||
|
सीएफ रंग रंगद्रव्यता (CIE)
|
Wx |
θ = 0° |
-0.02 |
0.308 |
+0.02 |
|
| वाई | 0.327 | |||||
| Rx | 0.610 | |||||
| रय | 0.329 | |||||
| Gx | 0.299 | |||||
| जीआई | 0.567 | |||||
| Bx | 0.143 | |||||
| द्वारा | 0.111 | |||||
| क्रॉस टॉक | ct | 2% | ||||
| संचरण | ट्रांस | 6.21% | 6९% |
- |

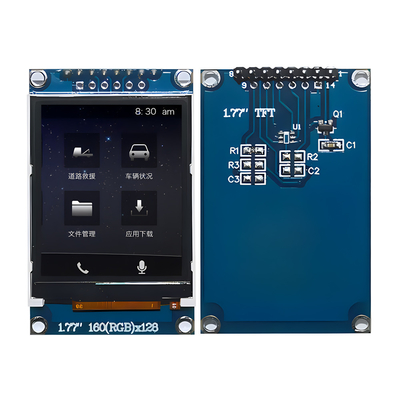

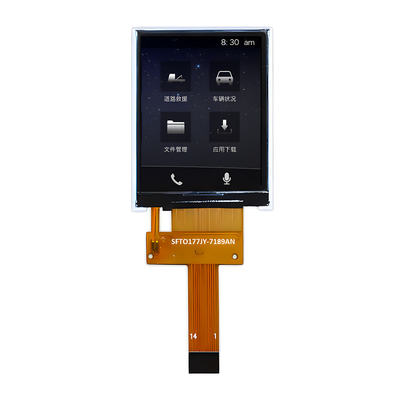

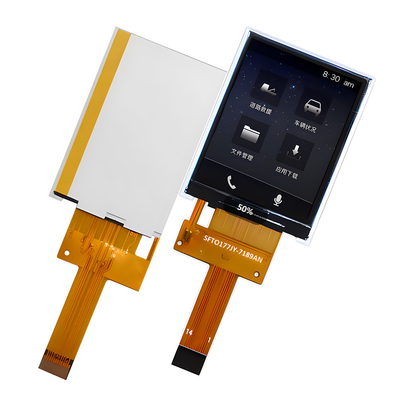

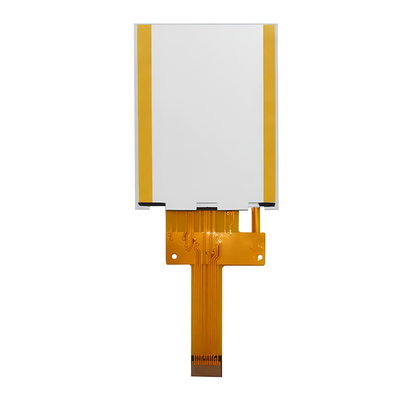

उत्पाद फोटो
पर्यावरण/विश्वसनीयता परीक्षण
| नहीं | परीक्षण वस्तु | स्थिति | टिप्पणियाँ |
| 1 | उच्च तापमान संचालन | Ts= +80°C, 240 घंटे |
नोट 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | निम्न तापमान संचालन | ता= -30°C, 240 घंटे | नोट 2 IEC60068-2-1 GB2423.1-89 |
| 3 | उच्च तापमान भंडारण | Ta= +80°C, 240 घंटे | IEC60068-2-2 GB2423. 2-89 |
| 4 | कम तापमान पर भंडारण | ता= -30°C, 240 घंटे | IEC60068-2-1 GB/T2423.1-89 |
| 5 | उच्च तापमान और आर्द्रता भंडारण | Ta= +60°C, 90% आरएच अधिकतम, 160 घंटे |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | थर्मल शॉक (नॉन-ऑपरेशन) | -30°C 30 मिनट ~ +80°C 30 मिनट परिवर्तन समयः 5 मिनट, 30 चक्र |
ठंड से शुरू करें तापमान, के साथ समाप्त उच्च तापमान IEC60068-2-14, GB2423.22-87 |
|
7 |
विद्युत स्थैतिक डिस्चार्ज (ऑपरेशन) |
C=150pF, R=330 Ω, 5 अंक/पैनल हवाः±8KV, 5 बार; संपर्कः ±4KV, 5 बार; (पर्यावरणः 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
कंपन (नॉन-ऑपरेशन) |
आवृत्ति सीमाः 10~55 हर्ट्ज, स्ट्रोकः 1मिमी स्वीप: 10Hz~55Hz~10Hz X.Y.Z. की प्रत्येक दिशा के लिए 2 घंटे (पैकेज की स्थिति) |
आईईसी 60068-2-6 GB/T2423.5-1995 |
| 9 | आघात (अप्रचालन) |
60G 6ms, ± X, ± Y, ± Z प्रत्येक दिशा के लिए 3 बार |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | पैकेज ड्रॉप टेस्ट |
ऊँचाई: 80 सेमी, 1 कोने, 3 किनारे, 6 सतहें |
IEC60068-2-32 GB/T2423.8-1995 |
सुविधाएँ और प्रमाणपत्र
