उत्पाद विवरण:
|
| उत्पाद: | 2.4 इंच आईपीएस टीएफटी एलसीडी | संकल्प: | 240*320 पिक्सेल |
|---|---|---|---|
| टच स्क्रीन: | बिना | देखने की दिशा: | 12एच |
| इंटरफेस: | एसपीआई | पिन नंबर: | 10 पिन (24 पिन वैकल्पिक) |
| संबंध: | लगाना | भूतल चमक: | 400 सीडी/एम2 (अनुकूलन योग्य) |
| चालक आई.सी: | ST7789V | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 2.4 इंच टीएफटी एलसीडी डिस्प्ले,240X320 पिक्सेल टीएफटी एलसीडी डिस्प्ले,एसपीआई इंटरफ़ेस टीएफटी एलसीडी डिस्प्ले |
||
कम लागत 2.4 इंच क्यूवीजीए टीएफटी एलसीडी उत्पाद परिचय
2.4 इंच का टीएफटी डिस्प्ले 240 × 320 पिक्सल के रिज़ॉल्यूशन के साथ स्पष्ट छवि डिस्प्ले प्रदान करता है। इसका ड्राइवर आईसी ST7789V है और कई इंटरफेस और उच्च रंग गहराई (262K रंग) का समर्थन करता है।इस मॉडल SFTO240JY-7182AN एक SPI इंटरफ़ेस है और 400cd / m 2 की चमक प्राप्त कर सकते हैं, विभिन्न प्रकाश स्थितियों के अनुकूल है। उत्पाद -20 °C से 70 °C के बीच काम कर सकता है और विभिन्न पर्यावरणीय परिस्थितियों के अनुकूल है। इसे -30 °C से 80 °C के बीच संग्रहीत किया जा सकता है,यह सुनिश्चित करना कि दीर्घकालिक भंडारण उसके प्रदर्शन को प्रभावित नहीं करेगा.
यह 2.4 इंच का क्यूवीजीए टीएफटी डिस्प्ले व्यापक रूप से चिकित्सा उपकरण, औद्योगिक नियंत्रण, स्मार्ट होम और कार नेविगेशन जैसे विभिन्न क्षेत्रों में उपयोग किया जाता है।उनकी उच्च चमक (१००० निट्स तक) और कंट्रास्ट उन्हें अभी भी बाहर या प्रत्यक्ष सूर्य के प्रकाश में स्पष्ट रूप से दिखाई देता हैकम लागत 2.4 इंच के टीएफटी 240*320 डॉट मैट्रिक्स उत्पाद SFTO240JY-7182AN का एक प्रमुख लाभ है, जो इसे सीमित बजट वाली परियोजनाओं के लिए आदर्श विकल्प बनाता है, लेकिन अच्छे प्रदर्शन की आवश्यकता होती है।

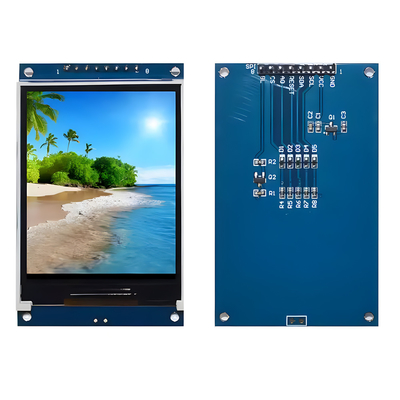

डेवलपर्स के लिए, डिस्प्ले स्क्रीन और विकास पुस्तकालयों के लिए ड्राइवर समर्थन समान रूप से महत्वपूर्ण है। SFTM240JY-7182AN (पीसीबी के साथ) विकास पुस्तकालयों का समर्थन करता है जैसे कि Arduino के लिए GFX लाइब्रेरी,कुशल प्रदर्शन प्रदर्शन और सरलीकृत विकास प्रक्रियाएं प्रदान करना.
विशेषताएं
| पद | विनिर्देश | इकाई |
| मॉडल संख्या |
SFTO240JY-7182AN |
/ |
| प्रदर्शन मोड | आम तौर पर काला, ट्रांसमिटिव | / |
| देखने की दिशा | बारह बजे | / |
| रंग | 262K | / |
| ड्राइव आईसी | ST7789 | / |
| इंटरफ़ेस प्रकार | 4 लाइन एसपीआई | / |
| आयामी रूपरेखा | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
मिमी |
| सक्रिय क्षेत्र | 36.72 ((W) x 48.96 ((H) |
मिमी |
| संकल्प | 240 RGB ((H) x 320 ((V) | पिक्सेल |
| पिक्सेल पिच | 0.153 ((W) x 0.153 ((H) |
मिमी |
रूपरेखा
इंटरफ़ेस पिन विवरण
|
पिन. नहीं |
प्रतीक | विवरण |
| 1 | जीएनडी | जमीन |
| 2 | रीसेट करें | एलसीएम रीसेट पिन |
| 3 | एससीएल | सीरियल घड़ी पिन. |
|
4 |
आरएस |
रजिस्टर चुनें पिन आरएस=१ः डेटा प्रदर्शित करें. आरएस=०ः कमांड डेटा। |
| 5 | सीएस |
चिप चुनें पिन ((Low ✓ सक्षम करें) |
| 6 | एसडीए | सीरियल डेटा इनपुट |
| 7 | एसडीओ | सीरियल डेटा आउटपुट. |
| 8 | वीसी | एनालॉग के लिए बिजली की आपूर्ति ((2.8V-3.3V) |
| 9 | एलईडी+ | बैकलाइट का एनोड |
| 10 | एलईडी- | बैकलाइट का कैथोड |
योजनाबद्ध आरेख
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.6 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | -0.3 | 4.6 | वी |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
| आर्द्रता | आरएच |
-- |
90% ((Max60C) | आरएच |
विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8/2.8 | 3.3 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | 2.6 | 2.8 | 3.3 |
-- |
| इनपुट करंट | आईडी |
-- |
20 |
-- |
mA |
बैकलाइट विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी |
| आगे की धारा | यदि |
-- |
80 |
-- |
mA |
| परिचालन जीवनकाल |
-- |
-- |
40000 |
-- |
घंटों |
ऑप्टिकल विशेषताएं
| पद | प्रतीक | स्थिति | मिनट. | टाइप करें। | मैक्स. | इकाई |
|
प्रतिक्रिया का समय जल्दी) |
Tr+Tf |
θ= 0 ° |
- |
30 |
- |
सुश्री |
| कंट्रास्ट अनुपात | सीआर | θ= 0 ° |
- |
250 |
- |
|
|
देखने का कोण |
शीर्ष | सीआर१० | - | 45 | - |
deg. |
| नीचे | सीआर१० | - | 20 | - | ||
| बाएं | सीआर१० | - | 45 | - | ||
| सही | सीआर१० | - | 45 | - | ||
|
रंगीनता (केवल आईटीओ के साथ सीएफ, प्रकाश स्रोत C है प्रकाश, CIE 1931)
|
Wx |
θ= 0 ° |
-0.02 |
0.308 |
+0.02 |
|
| वाई | 0.325 | |||||
| Rx | 0.612 | |||||
| रय | 0.329 | |||||
| Gx | 0.299 | |||||
| जीआई | 0.567 | |||||
| Bx | 0.144 | |||||
| द्वारा | 0.110 | |||||
| एनटीएससी | - | 55 | - | % | ||
| क्रॉस टॉक | Ct | - | 2 | - | % | |
| संचरण | ट्रांस |
- |
5 |
- |
% |

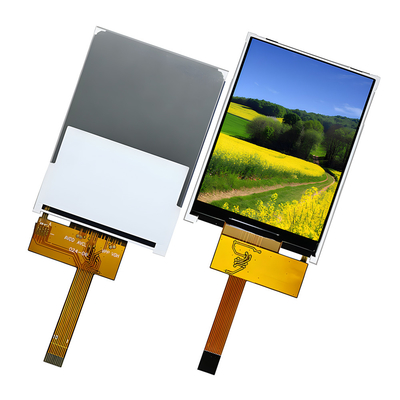

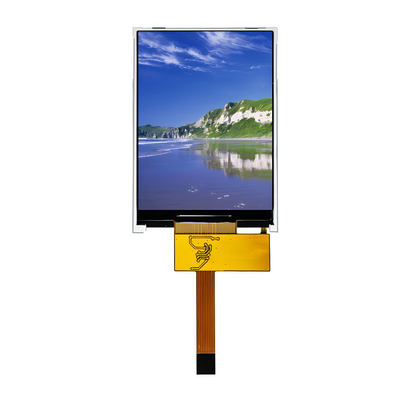

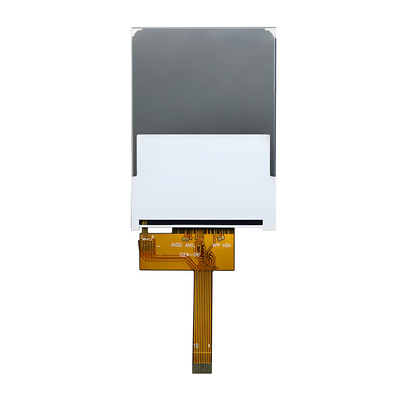

उत्पाद फोटो
पर्यावरण/विश्वसनीयता परीक्षण
| नहीं | परीक्षण वस्तु | स्थिति | टिप्पणियाँ |
| 1 | उच्च तापमान संचालन | Ts= +80°C, 240 घंटे |
नोट 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | निम्न तापमान संचालन | ता= -30°C, 240 घंटे | नोट 2 IEC60068-2-1 GB2423.1-89 |
| 3 | उच्च तापमान भंडारण | Ta= +80°C, 240 घंटे | IEC60068-2-2 GB2423. 2-89 |
| 4 | कम तापमान पर भंडारण | ता= -30°C, 240 घंटे | IEC60068-2-1 GB/T2423.1-89 |
| 5 | उच्च तापमान और आर्द्रता भंडारण | Ta= +60°C, 90% आरएच अधिकतम, 160 घंटे |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | थर्मल शॉक (नॉन-ऑपरेशन) | -30°C 30 मिनट ~ +80°C 30 मिनट परिवर्तन का समयः 5 मिनट, 30 चक्र |
ठंड से शुरू करें तापमान, के साथ समाप्त उच्च तापमान IEC60068-2-14, GB2423.22-87 |
|
7 |
विद्युत स्थैतिक डिस्चार्ज (ऑपरेशन) |
C=150pF, R=330 Ω, 5 अंक/पैनल हवाः±8KV, 5 बार; संपर्कः ±4KV, 5 बार; (पर्यावरणः 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
कंपन (नॉन-ऑपरेशन) |
आवृत्ति सीमाः 10~55 हर्ट्ज, स्ट्रोकः 1मिमी स्वीप: 10Hz~55Hz~10Hz X.Y.Z. की प्रत्येक दिशा के लिए 2 घंटे (पैकेज की स्थिति) |
आईईसी 60068-2-6 GB/T2423.5-1995 |
| 9 | आघात (अप्रचालन) |
60G 6ms, ± X, ± Y, ± Z प्रत्येक दिशा के लिए 3 बार |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | पैकेज ड्रॉप टेस्ट |
ऊँचाई: 80 सेमी, 1 कोने, 3 किनारे, 6 सतहें |
IEC60068-2-32 GB/T2423.8-1995 |
सुविधाएँ और प्रमाणपत्र
