उत्पाद विवरण:
|
| उत्पाद: | 4.3 इंच का टीएफटी डिस्प्ले | संकल्प: | 480x272 |
|---|---|---|---|
| देखने की दिशा: | आईपीएस, सभी देखने के कोण | चालक आई.सी: | ST7283 |
| टच स्क्रीन: | नहीं (आरटीपी और सीटीपी वैकल्पिक) | पिन नंबर: | 40 पिन |
| संबंध: | ZIF FPC 46 मिमी | भूतल चमक: | 500 सीडी/एम2 (निट्स) |
| प्रचालन वोल्टेज: | 3.3 | इंटरफेस: | आरजीबी |
| संचालन तापमान।: | 20℃ से +70℃ | भंडारण अस्थायी।: | -30°C से +80°C |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 4.3 इंच टीएफटी एलसीडी डिस्प्ले,480*272 टीएफटी एलसीडी डिस्प्ले,262K टीएफटी एलसीडी डिस्प्ले |
||
पीअनुच्छेद परिचय

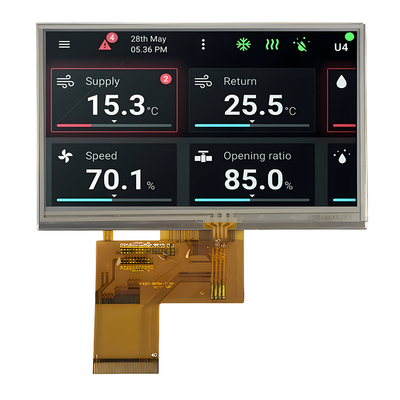

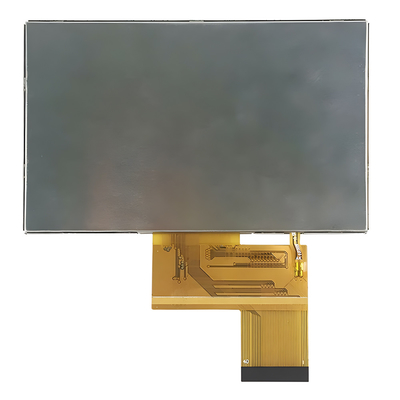

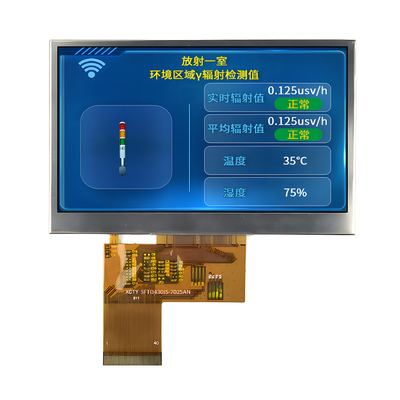

4.3 इंच का आईपीएस टीएफटी एलसीडी एक 262K रंगीन डिस्प्ले स्क्रीन है जिसका विकर्ण आकार 4.3 इंच और 480x270 डॉट मैट्रिक्स का रिज़ॉल्यूशन है। उत्पाद आईपीएस (इन-प्लेन स्विचिंग) डिस्प्ले तकनीक को अपनाता है,जो एक अति व्यापक देखने के कोण प्रदान करता है, यह सुनिश्चित करता है कि उपयोगकर्ता विभिन्न कोणों से एक सुसंगत दृश्य अनुभव प्राप्त कर सकें। यह डिस्प्ले स्क्रीन एकल बिंदु आरटीपी और बहु-बिंदु सीटीपी टच तकनीक का समर्थन करती है,सहज ज्ञान युक्त मानव-कंप्यूटर बातचीत प्राप्त करना.
4.3 इंच का आईपीएस टीएफटी एलसीडी आरजीबी इंटरफेस के साथ एक उच्च परिभाषा डिस्प्ले स्क्रीन है। इसका कार्य तर्क वोल्टेज 3.3V है, जिसमें एक अंतर्निहित एसटी 7283 ड्राइवर आईसी और -20-70C का कार्य तापमान है।
4.3 इंच की आईपीएस टीएफटी एलसीडी डिस्प्ले स्क्रीन अपने उत्कृष्ट प्रदर्शन और अनुप्रयोग परिदृश्यों की विस्तृत श्रृंखला के कारण उपभोक्ता इलेक्ट्रॉनिक्स उत्पादों का एक अनिवार्य हिस्सा बन गई है।यह रोमांचक दृश्य अनुभव प्रदान कर सकता है, छवि प्रदर्शन के लिए उपयोगकर्ताओं की जरूरतों को पूरा करते हैं, और विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित सेवाओं का समर्थन करते हैं।
विशेषताएं
आकारः 4.3 इंच
संकल्पः 480 × 272 पिक्सल
प्रदर्शन मोडः आईपीएस
ड्राइवर आईसीः ST7283
चमकः 500cd/m2
इंटरफेस के प्रकारः आरजीबी
कार्य तापमानः -20 °C से 70 °C
भंडारण तापमानः -30 °C से 80 °C
पृष्ठभूमि प्रकाश का प्रकारः एलईडी पृष्ठभूमि प्रकाश, चमक और मात्रा मॉडल के आधार पर भिन्न होती है
रूपरेखाचित्रण
इंटरफेस पिन परिभाषा
| नहीं. | पिन नाम | आई/ओ | विवरण |
| 1 | एलईडी-के | मैं | एलईडी कैथोड |
| 2 | एलईडी-ए | मैं | एलईडी एनोड |
| 3 | वीएसएस | मैं | पावर ग्राउंड |
| 4 | वीडीडी | मैं | बिजली स्रोत |
| 5 से 12 | R00-R07 | मैं | RED डेटा सिग्नल (LSB) |
| 13-20 | G00-G07 | मैं | GREEN डेटा सिग्नल ((LSB) |
| 21-28 | R00-R07 | मैं | नीला डेटा सिग्नल (LSB) |
| 29 | वीएसएस | मैं | पावर ग्राउंड |
| 30 | डीएलसीके | मैं | प्रत्येक दिनांक का नमूना लेने के लिए घड़ी संकेत |
| 31 | डीआईएसपी | मैं | ऑन/ऑफ सिग्नल प्रदर्शित करें |
| 32 | HSYNC | मैं | क्षैतिज सिंक्रनाइज़ेशन संकेत |
| 33 | VSYNC | मैं | ऊर्ध्वाधर सिंक्रनाइज़ेशन संकेत |
| 34 | DE | मैं | इनपुट डेटा सक्षम नियंत्रण |
| 35 | NC | - | खुला सेट करें |
| 36 | जीएनडी | मैं | पावर ग्राउंड |
| 37 | एक्सआर | मैं | टच पैनल पिन |
| 38 | YD | मैं | टच पैनल पिन |
| 39 | एक्सएल | मैं | टच पैनल पिन |
| 40 | YU | मैं | टच पैनल पिन |
अधिकतम पूर्ण सीमा
| पद | प्रतीक | मूल्य | इकाई |
| तर्क के लिए बिजली आपूर्ति वोल्टेज | वीडीडी | 3.0-3.6 | वी |
| इनपुट वोल्ट | वाइन | वीडीडी+0.3 | वी |
| परिचालन तापमान | टॉप | -20 से 70 | °C |
| भंडारण तापमान | Tstg | -30 से 80 तक | °C |
बैकलाइट इलेक्ट्रिकल-ऑप्टिकल विशेषताएं
| पद | प्रतीक | MIN | TYP | अधिकतम | UNIT |
परीक्षण स्थिति |
| आपूर्ति वोल्टेज | Vf | 20.3 | 22.4 | 24 | वी | यदि=20mA |
| आपूर्ति करंट | यदि | - | 20 | - | mA | - |
| रिवर्स वोल्टेज | वीआर | - | - | 5 | वी | - |
| शक्ति अपव्यय | पीडी | - | 448 | - | mW | - |
| एलसीएम के लिए प्रकाश तीव्रता |
- |
- | 500 | - | Cd/m2 | यदि=20mA |
| एलसीएम के लिए एकरूपता | - | 70 | 75 | - | % | यदि=20mA |
| बैकलाइट रंग | सफेद | |||||
पर्यावरण/विश्वसनीयता परीक्षण
| नहीं | परीक्षण वस्तु | स्थिति | टिप्पणियाँ |
| 1 | उच्च तापमान संचालन | Ts= +70°C, 240 घंटे |
नोट 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | निम्न तापमान संचालन | Ta=-20°C, 240 घंटे | नोट 2 IEC60068-2-1 GB2423.1-89 |
| 3 | उच्च तापमान भंडारण | Ta= +80°C, 240 घंटे | IEC60068-2-2 GB2423. 2-89 |
| 4 | कम तापमान पर भंडारण | ता= -30°C, 240 घंटे | IEC60068-2-1 GB/T2423.1-89 |
| 5 | उच्च तापमान और आर्द्रता भंडारण | Ta= +60°C, 90% आरएच अधिकतम, 160 घंटे |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | थर्मल शॉक (नॉन-ऑपरेशन) | -30°C 30 मिनट ~ +80°C 30 मिनट परिवर्तन का समयः 5 मिनट, 30 चक्र |
ठंड से शुरू करें तापमान, के साथ समाप्त उच्च तापमान IEC60068-2-14, GB2423.22-87 |
|
7 |
विद्युत स्थैतिक डिस्चार्ज (ऑपरेशन) |
C=150pF, R=330 Ω, 5 अंक/पैनल हवाः±8KV, 5 बार; संपर्कः ±4KV, 5 बार; (पर्यावरणः 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
कंपन (नॉन-ऑपरेशन) |
आवृत्ति सीमाः 10~55 हर्ट्ज, स्ट्रोकः 1मिमी स्वीप: 10Hz~55Hz~10Hz X.Y.Z. की प्रत्येक दिशा के लिए 2 घंटे (पैकेज की स्थिति) |
आईईसी 60068-2-6 GB/T2423.5-1995 |
| 9 | आघात (अप्रचालन) |
60G 6ms, ± X, ± Y, ± Z प्रत्येक दिशा के लिए 3 बार |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | पैकेज ड्रॉप टेस्ट |
ऊँचाई: 80 सेमी, 1 कोने, 3 किनारे, 6 सतहें |
IEC60068-2-32 GB/T2423.8-1995 |
