उत्पाद विवरण:
|
| उत्पाद: | 2.8 इंच टीएफटी एलसीडी | संकल्प: | 240 x 320 |
|---|---|---|---|
| रंग: | 262K | टच स्क्रीन: | प्रतिरोधी टीपी के बिना |
| इंटरफेस: | एसपीआई/एमसीयू/एसपीआई+आरजीबी | देखने की दिशा: | आईपीएस, सभी देखने के कोण |
| चालक आई.सी: | ILI9341V | संबंध: | प्लग इन करना |
| भूतल चमक: | 1000 सीडी/एम2(निट्स) | पिन नंबर: | 50 पिन |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | सूरज की रोशनी पढ़ने योग्य टीएफटी एलसीडी,240 X 320 डॉट्स टीएफटी एलसीडी,2.8 इंच टीएफटी एलसीडी |
||
** डेटाशीट डाउनलोड करें **
SFTO280TZ-7214AT विनिर्देश.pdf
इस आइटम के बारे में SFTO280TZ-7214AT उच्च चमक 1000nits
उच्च चमक दिन के प्रकाश में पठनीय 2.8 इंच का IPS TFT एलसीडी डिस्प्ले, 240 x 320 पिक्सेल के रिज़ॉल्यूशन और प्रतिरोधक टच स्क्रीन से लैस,विशेष रूप से बाहरी या उज्ज्वल वातावरण के लिए डिज़ाइन किया गया एक डिस्प्ले डिवाइस हैनिम्नलिखित सेफ टेक्नोलॉजी के SFTO280TZ-7214AT का विस्तृत परिचय हैः
1. डिस्प्ले स्क्रीन विनिर्देशः
-आकारः 2.8 इंच, पोर्टेबल उपकरणों और सीमित स्थान वाले अनुप्रयोगों के लिए उपयुक्त है।
-रिज़ॉल्यूशनः 240 x 320 पिक्सल, स्पष्ट छवि और पाठ प्रदर्शित करने के लिए।
- प्रतिरोधी टच स्क्रीन: एकल स्पर्श का समर्थन करता है, जिससे उपयोगकर्ताओं को टच स्क्रीन के माध्यम से संचालित करने की अनुमति मिलती है, जो बुनियादी बातचीत की जरूरतों के लिए उपयुक्त है।
-उच्च चमकः बैकलाइट की चमक 1000 cd/m2 तक पहुंच सकती है, जिससे प्रत्यक्ष सूर्य के प्रकाश या उज्ज्वल वातावरण में स्पष्ट पठनीयता सुनिश्चित होती है।
-आईपीएस तकनीक: प्लेन स्विचिंग (आईपीएस) तकनीक में एक व्यापक देखने का कोण प्रदान करता है, जो विभिन्न कोणों से एक अच्छा दृश्य अनुभव सुनिश्चित करता है।
-एसपीआई/एमसीयू/एसपीआई+आरजीबी इंटरफ़ेस: यह उत्पाद कई इंटरफेस के साथ संगत है, जिससे ग्राहकों को डिजाइन सुविधा मिलती है।जो ग्राहक पक्ष पर उत्पाद की स्थापना की स्थिरता को अधिकतम करता है.
2विश्वसनीय प्रदर्शन विनिर्देशोंः
-विस्तृत तापमान संचालनः -20 °C से 70 °C तक के तापमान रेंज में अनुकूलन करने में सक्षम, विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त।
-औद्योगिक ग्रेड डिजाइनः टिकाऊ निर्माण और सामग्री कठोर वातावरण में भी स्थिर संचालन सुनिश्चित करती है।
-अंटि-ब्लेयर ट्रीटमेंट: प्रत्यक्ष सूर्य के प्रकाश में प्रतिबिंब और चमक को कम करता है, और स्क्रीन की पठनीयता में सुधार करता है।
- RoHS और REACH के अनुरूपः खतरनाक पदार्थों के प्रतिबंधों के लिए पर्यावरण मानकों को पूरा करता है।
3अनुकूलित सेवाएं:
अनुकूलन विकल्पः विशिष्ट ग्राहकों की आवश्यकताओं को पूरा करने के लिए विशिष्ट इंटरफेस, आकार, चमक आदि सहित अनुकूलन सेवाएं प्रदान की जा सकती हैं।
4अनुप्रयोग परिदृश्य:
- आउटडोर सूचना हैंडहेल्ड डिवाइस, औद्योगिक नियंत्रण पैनल, चिकित्सा उपकरण, ऑटोमोबाइल डिस्प्ले, डिजिटल साइनेज आदि जैसे अनुप्रयोगों के लिए उपयुक्त।जो तेज प्रकाश के तहत स्पष्ट प्रदर्शन की आवश्यकता होती है.
यह 2.8-इंच का आईपीएस टीएफटी एलसीडी डिस्प्ले औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए एक आदर्श विकल्प है, जिसमें इसकी उच्च चमक के कारण विभिन्न प्रकाश स्थितियों में स्पष्ट प्रदर्शन की आवश्यकता होती है।चौड़ा देखने का कोण, और दिन के प्रकाश में पठनीयता।
विशेषताएं
| सामान्य सूचनाएँ | विनिर्देश | इकाई |
| मुख्य पैनल | ||
| प्रदर्शन क्षेत्र ((AA) | 43.2 ((H) *57.6 ((V) (2.8 इंच) | मिमी |
| ड्राइवर तत्व | a-Si TFT सक्रिय मैट्रिक्स | - |
| रंग प्रदर्शित करें | 262K | रंग |
| पिक्सेल की संख्या | 240 ((RGB) *320 | बिन्दु |
| पिक्सेल पिच | 0.180 ((H) *0.180 ((V) | मिमी |
| देखने का कोण | सभी | घडी |
| ड्राइव आईसी | ILI9341V | - |
| रंग पिक्सेल व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी | |
| प्रदर्शन मोड | ट्रांसमिटिव/आमतौर पर काला | - |
| परिचालन तापमान | -20+70 | °C |
| भंडारण तापमान | -30 ¢+80 | °C |
यांत्रिक सूचना
| पद | मिनट. | टाइप करें। | मैक्स. | इकाई | नोट | |
| मॉड्यूल का आकार | क्षैतिज | - | 50.00 | - | मिमी | ±0.2 |
| ऊर्ध्वाधर ((V) | - | 69.20 | - | मिमी | ±0.2 | |
| गहराई ((D) | - | 3.99 | - | मिमी | ±0.2 | |
| वजन | - | टीबीडी | - | घ | - | |
रूपरेखा
पिन विवरण
| पिन नं. | प्रतीक | स्तर | कार्य |
| 1 | एलईडीके | L | बैकलाइट |
| 2 ~ 5 | एलईडीए | H | बैकलाइट |
| 6 | IM0 | एच/एल | एमसीयू इंटरफ़ेस मोड का चयन करें नोट (1) |
| 7 | आईएम1 | एच/एल | |
| 8 | आईएम2 | एच/एल | |
| 9 | IM3 | एच/एल | |
| 10 | निरस्त | एच/एल | हार्डवेयर रीसेट पिन |
| 11 | VSYNC | एच/एल | आरजीबी के लिए ऊर्ध्वाधर (फ्रेम) सिंक्रनाइज़िंग इनपुट सिग्नल |
| 12 | HSYNC | एच/एल | आरजीबी के लिए क्षैतिज (लाइन) सिंक्रनाइज़िंग इनपुट सिग्नल |
| 13 | DOTCLK | एच/एल | आरजीबी इंटरफ़ेस संचालन के लिए डॉट क्लॉक सिग्नल। |
| 14 | सक्षम | एच/एल | आरजीबी इंटरफेस संचालन के लिए डेटा सक्षम सिग्नल। |
| 15 से 32 | D17-DB0 | एच/एल | डाटा बस |
| 33 | एसडी0 | एच/एल | एसपीआई इंटरफ़ेस आउटपुट पिन. |
| 34 | एसडीए | एच/एल | एसपीआई इंटरफ़ेस इनपुट पिन |
| 35 | आर एंड डी | एच/एल | घड़ी पिन सक्षम पढ़ें |
| 36 | WR-RS | एच/एल | एक रजिस्टर चयन संकेत |
| 37 | आरएस-एससीएल | एच/एल | लिखना सक्षम करें घड़ी इनपुट पिन |
| 38 | सीएस | एच/एल | चिप चयन इनपुट पिन |
| 39 | टीई | एच/एल | फाड़ने का प्रभाव आउटपुट |
| 40 | आईओवीसीसी | H | विद्युत आपूर्ति ((1.8V) |
| 41 | आईओवीसीसी | H | विद्युत आपूर्ति ((2.8-3.3V) |
| 42 | वीसीआई | H | विद्युत आपूर्ति ((2.8-3.3V) |
| 43 | जीएनडी | L | जमीन |
| 44 | एक्सआर | / | / |
| 45 | YD | / | / |
| 46 | एक्सएल | / | / |
| 47 | YU | / | / |
| 48 | जीएनडी | L | जमीन |
| 49 | जीएनडी | L | जमीन |
| 50 | जीएनडी | L | जमीन |
पूर्ण अधिकतम रेटिंग्स
|
पद |
प्रतीक |
मूल्य |
इकाई |
|
| मिन | मैक्स. | |||
| लॉजिक सर्किट के लिए आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.6 | वी |
| एनालॉग सर्किट के लिए आपूर्ति वोल्टेज | वीसीआई | -0.3 | 4.6 | वी |
परिचालन की शर्तें
|
पद |
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिन | प्रकार | मैक्स. | ||||
| विद्युत आपूर्ति | वीसी | 2.7 | 2.8 | 3.3 | वी | |
| विद्युत आपूर्ति | आईओवीसीसी | 1.7 | 1.8 | 3.3 | वी | |
| सामान्य मोड चालू खपत | आईसीसी | - | 12 | - | mA | वीसीसी=2.8V |
| TFT गेट ON वोल्टेज | वीएचएच | 15 | वी | |||
| टीएफटी गेट ऑफ वोल्टेज | वीजीएल | - सात।5 | - | वी | ||
रैकलाइट यूनिट (GND=0V)
|
पद |
प्रतीक |
मूल्य |
इकाई |
टिप्पणी |
||
| मिन | प्रकार | मैक्स. | ||||
| पूर्ववर्ती आपूर्ति वोल्टेज | Vf | 2.8 | - | 3.4 | वी | |
| अग्रिम आपूर्ति वर्तमान | यदि | - | 120 | - | mA | |
| एलसीएम चमक | एलवी | 900 | 1000 | - | cd/m2 | आईबी= 120 एमए |
| एकरूपता | / | 80 | % | - | ||

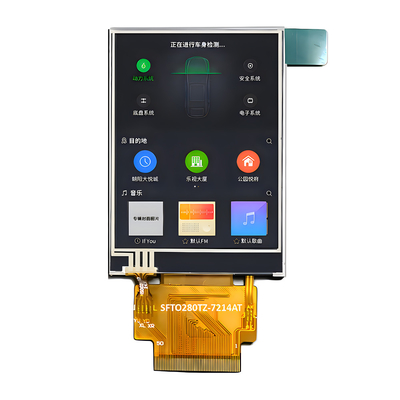

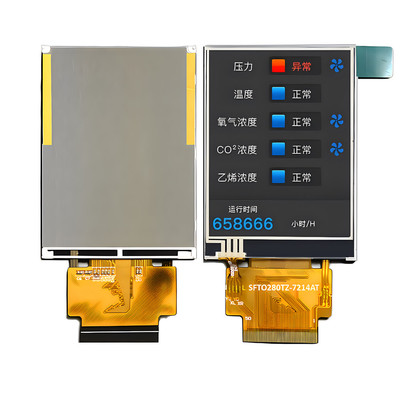

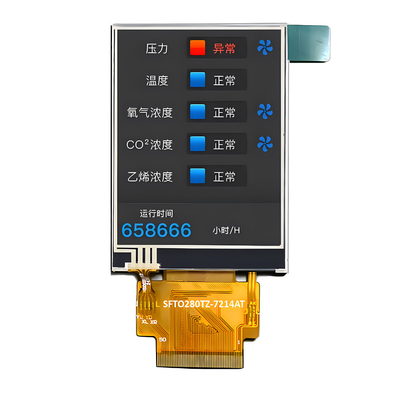

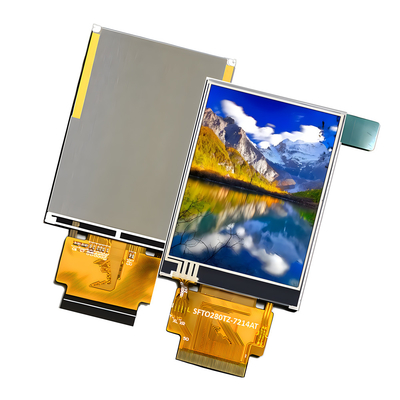

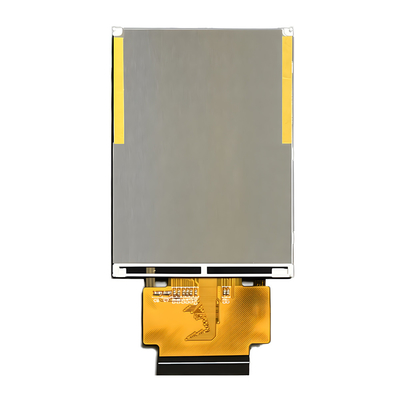

उत्पाद छवि
कारखाने की सुविधाएँ और प्रमाणपत्र
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. क्या मैं नमूने ऑर्डर कर सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता का निरीक्षण करने के लिए नमूना आदेश का स्वागत करते हैं। विभिन्न परियोजना संख्याओं के साथ मिश्रित नमूने स्वीकार्य हैं।
प्रश्न 2. प्रसव के समय के बारे में क्या?
उत्तर: तैयार उत्पादों के लिए, स्टॉक नमूने तुरंत प्रदान करें। नमूने को फिर से बनाने में 1-1.5 सप्ताह लगते हैं। बैच उत्पादन में 4-6 सप्ताह लगते हैं। उत्पाद डिजाइन के लिए,बैठक और प्रस्ताव के लिए 2-3 दिन आवंटित किए जाते हैं; 2 सप्ताह के लिए स्वीकृति और नमूना तैयारी के लिए; परीक्षण ऑपरेशन / नमूना स्वीकृति के बाद बड़े पैमाने पर उत्पादन 5-6 सप्ताह लगते हैं।
प्रश्न 3. क्या आपके पास नमूने और उत्पादन आदेशों के लिए न्यूनतम आदेश मात्रा सीमा है?
एकः न्यूनतम आदेश मात्रा कम है। 3-5 नमूने निरीक्षण के लिए प्रदान किए जा सकते हैं। बड़े पैमाने पर उत्पादन के लिए न्यूनतम आदेश मात्रा आमतौर पर 1K प्रति बैच है।हम एमपी के लिए न्यूनतम आदेश मात्रा से कम मात्रा के साथ परीक्षण रन / पीपी रन ऑर्डर का समर्थन करते हैं.
प्रश्न 4. आप माल का परिवहन कैसे करते हैं और आने में कितना समय लगेगा?
उत्तर: डीएचएल, यूपीएस, फेडएक्स या टीएनटी के माध्यम से जहाज। आगमन में 5-7 दिन लगते हैं। हवाई और समुद्री माल भी वैकल्पिक हैं।
Q5. एलसीडी डिस्प्ले मॉड्यूल का ऑर्डर कैसे करें?
एकः सबसे पहले, हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा, हम आपकी आवश्यकताओं या हमारे सुझावों के आधार पर उद्धरण प्रदान करेंगे।
तीसरा, ग्राहक नमूना की पुष्टि करता है और औपचारिक आदेश के लिए जमा राशि का भुगतान करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
प्रश्न 6. क्या मैं एलसीडी उत्पादों पर अपना लोगो प्रिंट कर सकता हूँ?
एकः हाँ, यह है. कृपया हमें आधिकारिक तौर पर डिजाइन चरण के दौरान सूचित करें कि हम परीक्षण और अनुमोदन के लिए अपने लोगो के साथ नमूने का उत्पादन करेंगे. नमूना अनुमोदित हो जाने के बाद, हम आपके लिए नमूना तैयार करेंगे.अनुमोदित नमूना के अनुसार बड़े पैमाने पर उत्पादन किया जाएगा.
Q7: क्या आप उत्पाद के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने उत्पादों के लिए एक साल की वारंटी प्रदान करते हैं।
प्रश्न 8: दोषों से कैसे निपटें?
उत्तर: सबसे पहले, हमारे उत्पादों का उत्पादन सख्त गुणवत्ता नियंत्रण प्रणाली के तहत किया जाता है, जिसमें दोष की दर 0.2% से कम है।
दूसरे, वारंटी अवधि के दौरान, हम नए एलसीडी डिस्प्ले और नए आदेशों के छोटे बैच भेज देंगे। दोषपूर्ण थोक उत्पादों के लिए, हम मरम्मत और उन्हें आप को फिर से भेज देंगे,या हम वास्तविक स्थिति के अनुसार पुनः कॉल सहित समाधान पर चर्चा कर सकते हैं.
