उत्पाद विवरण:
|
| कीवर्ड: | 8 इंच टीएफटी एलसीडी | संकल्प: | 1920*1200 |
|---|---|---|---|
| इंटरफेस: | एलवीडीएस | पिंस: | 45 पिन |
| टच स्क्रीन: | उपलब्ध/वैकल्पिक | भूतल चमक: | 1200 सीडी/एम2 (निट्स) |
| एलईडी लाइफटाइम: | 40,000 घंटे | देखने की दिशा: | सभी दृश्य कोण |
| संबंध: | कनेक्टर का प्रकार | संचालन तापमान।: | -30℃ से +85℃ |

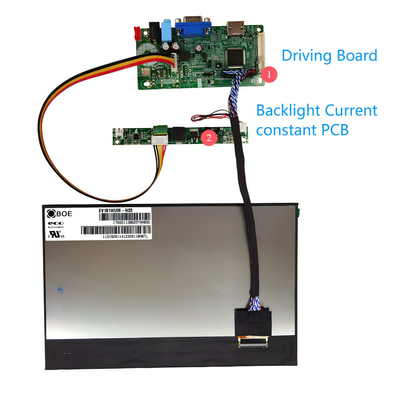

| ड्राइविंग बोर्ड: | उपलब्ध/वैकल्पिक | एलईडी वर्तमान स्थिरांक: | उपलब्ध/वैकल्पिक |
| अनुपालन: | पहुंच और RoHS अनुपालन | प्रमाणन: | ISO9001:2015 / ISO14000:2015 |
| प्रमुखता देना: | 1200निट्स टीएफटी एलसीडी डिस्प्ले,FHD TFT एलसीडी डिस्प्ले,एलवीडीएस इंटरफ़ेस टीएफटी एलसीडी डिस्प्ले |
||
डेटाशीट डाउनलोड करें
SFTO800BD-7218AN विशिष्टता.pdf
इस आइटम के बारे में SFTO800BD-7218AN
सिंहावलोकन
हमारा 8-इंच हाई ब्राइटनेस टीएफटी एलसीडी डिस्प्ले चुनौतीपूर्ण प्रकाश स्थितियों में बेहतर दृश्य प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है। 1200 निट्स की प्रभावशाली चमक और 1920 x 1200 डॉट्स के पूर्ण एचडी रिज़ॉल्यूशन के साथ, यह डिस्प्ले स्पष्टता और जीवंतता की आवश्यकता वाले अनुप्रयोगों के लिए बिल्कुल सही है। इसका LVDS (लो-वोल्टेज डिफरेंशियल सिग्नलिंग) इंटरफ़ेस उच्च गति डेटा ट्रांसफर और इष्टतम छवि गुणवत्ता सुनिश्चित करता है, जो इसे विभिन्न औद्योगिक, वाणिज्यिक और उपभोक्ता अनुप्रयोगों के लिए उपयुक्त बनाता है।
उच्च चमक: 1200 निट्स पर, यह डिस्प्ले असाधारण रूप से उज्ज्वल है, जो इसे बाहरी वातावरण या अच्छी रोशनी वाले इनडोर स्थानों में उपयोग के लिए आदर्श बनाता है। यह सीधी धूप में भी उत्कृष्ट दृश्यता सुनिश्चित करता है।
फुल एचडी रिज़ॉल्यूशन: 1920 x 1200 पिक्सल के रिज़ॉल्यूशन के साथ, यह डिस्प्ले समग्र उपयोगकर्ता अनुभव को बढ़ाते हुए, तेज छवियां और विस्तृत दृश्य प्रदान करता है।
एलवीडीएस इंटरफ़ेस: एलवीडीएस इंटरफ़ेस कम बिजली की खपत के साथ उच्च गति डेटा ट्रांसमिशन की अनुमति देता है। यह बहुमुखी अनुकूलता सुनिश्चित करते हुए विभिन्न प्रकार के उपकरणों का समर्थन करता है।
वाइड व्यूइंग एंगल: डिस्प्ले वाइड व्यूइंग एंगल (आमतौर पर 160° क्षैतिज और ऊर्ध्वाधर) प्रदान करता है, जो रंग विरूपण के बिना विभिन्न स्थितियों से स्पष्ट दृश्यता की अनुमति देता है।
रंग प्रदर्शन: उच्च रंग सरगम और उत्कृष्ट रंग प्रजनन के साथ, डिस्प्ले जीवंत, वास्तविक छवियां प्रदर्शित करने में सक्षम है, जो इसे मल्टीमीडिया अनुप्रयोगों के लिए उपयुक्त बनाता है।
स्थायित्व: मजबूती के लिए डिज़ाइन किया गया, टीएफटी एलसीडी विभिन्न पर्यावरणीय परिस्थितियों का सामना करने के लिए बनाया गया है। यह प्रभाव के प्रति प्रतिरोधी है और चुनौतीपूर्ण सेटिंग्स में प्रभावी ढंग से काम कर सकता है।
आसान एकीकरण: कॉम्पैक्ट फॉर्म फैक्टर और मानक इंटरफेस डिस्प्ले को मौजूदा सिस्टम में एकीकृत करना आसान बनाते हैं, जिससे एक निर्बाध इंस्टॉलेशन प्रक्रिया सुनिश्चित होती है।
आउटडोर डिस्प्ले: बाहरी सेटिंग में कियोस्क, डिजिटल साइनेज और सूचना बोर्ड के लिए आदर्श, जहां दृश्यता महत्वपूर्ण है।
औद्योगिक नियंत्रण पैनल: निगरानी प्रणालियों, उपकरण नियंत्रण और स्वचालन इंटरफेस के लिए उपयुक्त जिन्हें स्पष्ट और विश्वसनीय प्रदर्शन प्रदर्शन की आवश्यकता होती है।
पोर्टेबल डिवाइस: हैंडहेल्ड डिवाइस, टैबलेट और पोर्टेबल मल्टीमीडिया प्लेयर के लिए बिल्कुल सही, जो उच्च चमक और उत्कृष्ट प्रतिक्रिया से लाभान्वित होते हैं।
चिकित्सा उपकरण: चिकित्सा इमेजिंग उपकरणों और नैदानिक उपकरणों में उपयोग किया जा सकता है, जो महत्वपूर्ण अनुप्रयोगों के लिए आवश्यक स्पष्ट दृश्य प्रदान करता है।
8-इंच हाई ब्राइटनेस टीएफटी एलसीडी डिस्प्ले अत्याधुनिक तकनीक, उच्च प्रदर्शन और बहुमुखी प्रतिभा को जोड़ती है, जो इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक उत्कृष्ट विकल्प बनाती है। चाहे बाहरी वातावरण में उपयोग किया जाए या औद्योगिक सेटिंग्स में, यह डिस्प्ले दृश्यता और विश्वसनीयता की गारंटी देता है, उपयोगकर्ता अनुभव और संतुष्टि को बढ़ाता है।
विशेषताएँ
| पैरामीटर | विनिर्देश | इकाई | टिप्पणी |
| रूपरेखा का आकार | 181.7(एच) ×119.8(वी) ×5.5(टी) | मिमी | कोहरा |
| सक्रिय क्षेत्र | 172.224(एच) ×107.640(वी) | मिमी | नोट 1.1 |
| चमक | 1000-1200 | सीडी/एम² | - |
| पिक्सेल की संख्या | 1920(एच)xRGB×1200 (वी) | पिक्सेल | - |
| पिक्सेल पिच | 29.9(एच) ×3×89.7(वी) | माइक्रोन | - |
| पिक्सेल व्यवस्था | आरजीबी वर्टिकल स्ट्राइप | - | - |
| रंग प्रदर्शित करें | 16.7एम | - | - |
| रंगों के सारे पहलू | 70%(न्यूनतम), 75% (टाइप) | सीएफ @सी लाइट | |
| प्रदर्शन मोड | सामान्यतः काला | - | - |
| देखने की दिशा | 85/85/85/85 (टाइप) 80/80/80/80 (न्यूनतम) | डिग्री. | सीआर>=10 |
| वज़न | टीबीडी | ग्राम | - |
| इंटरफ़ेस | 2-पोर्ट एलवीडीएस(8बिट) | - | - |
| मैं सी | FL5893DA | नोट 1.2 |
नोट 1.1: एच: क्षैतिज लंबाई, वी: ऊर्ध्वाधर लंबाई।
नोट 1.2: इस उत्पाद के लिए संगत आईसी में FL5893DA शामिल है, कृपया आईसी निर्माता से संपर्क करें और उनमें से किसी एक को चुनते समय इसकी पुष्टि करें। आईसी के बारे में जो जानकारी हम मानते हैं वह सिर्फ संदर्भ के लिए है।
यांत्रिक आरेखण
पिन विवरण
| नहीं। | प्रतीक | समारोह | नहीं। | प्रतीक | समारोह |
| 1 | वीएलईडी- | एलईडी बैकलाइट के लिए पावर (कैथोड) | 24 | जी.एन.डी | मैदान |
| 2 | वीएलईडी- | एलईडी बैकलाइट के लिए पावर (कैथोड) | 25 | OLV2P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक |
| 3 | वीएलईडी+ | एलईडी बैकलाइट के लिए पावर (एनोड) | 26 | OLV2N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
| 4 | वीएलईडी+ | एलईडी बैकलाइट के लिए पावर (एनोड) | 27 | जी.एन.डी | मैदान |
| 5 | एनसी | कोई कनेक्शन नहीं | 28 | ओएलवीसीएलकेपी | एलवीडीएस अंतर डेटा इनपुट सकारात्मक |
| 6 | जी.एन.डी | मैदान | 29 | OLVCLKN | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
| 7 | ELV3P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 30 | जी.एन.डी | मैदान |
| 8 | ELV3N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 31 | OLV1P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक |
| 9 | जी.एन.डी | मैदान | 32 | OLV1N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
| 10 | ELV2P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 33 | जी.एन.डी | मैदान |
| 11 | ELV2N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 34 | OLV0P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक |
| 12 | जी.एन.डी | मैदान | 35 | OLV0N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
| 13 | ईएलवीसीएलकेपी | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 36 | जी.एन.डी | मैदान |
| 14 | ईएलवीसीएलके एन | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 37 | I2C _SDA | I2C के लिए डेटा इनपुट/आउटपुट (कृपया इन पिनों को खुलने दें।) |
| 15 | जी.एन.डी | मैदान | 38 | I2C _SCL | I2C के लिए क्लॉक सिग्नल (कृपया इन पिनों को खुलने दें।) |
| 16 | ELV1P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 39 | वीडीडी_ओटीपी | ओटीपी सर्किट के लिए बिजली की आपूर्ति (कृपया इन पिनों को खुलने दें।) |
| 17 | ELV1N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 40 | ईपेन | केवल पिन का परीक्षण करें (कृपया इन पिनों को खुलने दें।) |
| 18 | जी.एन.डी | मैदान | 41 | VDDIN | बिजली की आपूर्ति |
| 19 | ELV0P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 42 | VDDIN | बिजली की आपूर्ति |
| 20 | ELV0N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक | 43 | VDDIN | बिजली की आपूर्ति |
| 21 | जी.एन.डी | मैदान | 44 | VDDIN | बिजली की आपूर्ति |
| 22 | OLV3P | एलवीडीएस अंतर डेटा इनपुट सकारात्मक | 45 | VDDIN | बिजली की आपूर्ति |
| 23 | OLV3N | एलवीडीएस अंतर डेटा इनपुट नकारात्मक |
ऑप्टिकल विशिष्टताएँ
| पैरामीटर | प्रतीक | स्थिति | न्यूनतम. | प्रकार. | अधिकतम. | इकाई | टिप्पणी | |
|
व्यूइंग एंगल रेंज |
क्षैतिज |
Θ3 |
सीआर > 10 |
80 | 85 | - | डिग्री. |
नोट 6.1 |
| Θ9 | 80 | 85 | - | डिग्री. | ||||
|
खड़ा |
Θ12 | 80 | 85 | - | डिग्री. | |||
| Θ6 | 80 | 85 | - | डिग्री. | ||||
| वैषम्य अनुपात | करोड़ |
Θ = 0 |
1000 | 1200 | - |
एचसी+एपीएफ नोट 6.2/6.3 |
||
| सेल संप्रेषण | टी.आर. | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
आरएक्स |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@सी लाइट नोट 6.4 |
||
| रय | 0.302 | 0.322 | 0.342 | |||||
| जीएक्स | 0.249 | 0.269 | 0.289 | |||||
| जी | 0.582 | 0.602 | 0.622 | |||||
| बीएक्स | 0.113 | 0.133 | 0.153 | |||||
| द्वारा | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| वाई | 0.318 | 0.338 | 0.358 | |||||
| रंगों के सारे पहलू | Θ = 0 | 70 | 75 | - | % | |||
| प्रतिक्रिया समय | ट्र+टीएफ |
टा= 25 सी Θ = 0 |
- |
30 | 35 | एमएस | नोट 6.5 | |
विश्वसनीयता परीक्षण पैरामीटर्स
| नहीं | सामान | स्थितियाँ |
| 1 | उच्च तापमान भंडारण परीक्षण (एचटीएस) | 85℃, 240 घंटे, गैर-परिचालन |
| 2 | निम्न तापमान भंडारण परीक्षण (एलटीएस) | -30℃, 240 घंटे, गैर-परिचालन |
| 3 | उच्च तापमान परिचालन परीक्षण (एचटीओ) | 85℃, 240 घंटे, परिचालन |
| 4 | निम्न तापमान परिचालन परीक्षण (एलटीओ) | -30℃, 240 घंटे, परिचालन |
| 5 | थर्मल आर्द्रता परिचालन परीक्षण (टीएचओ) | 60℃/90%आरएच, 240 घंटे, परिचालन |
| 6 | थर्मल साइकिल स्टोरेज टेस्ट (टीएसटी) | -30~80℃, 100चक्र, 1 घंटा/चक्र, गैर-परिचालन |
|
7 |
छवि चिपकाना |
5*5 पैटर्न, 1 घंटा 25℃±2℃ चेक पैटर्न ग्रे 127, 3 मिनट के बाद, मुरा पूरी तरह से पक जाना चाहिए |

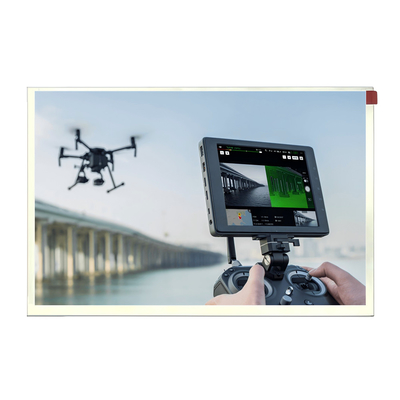

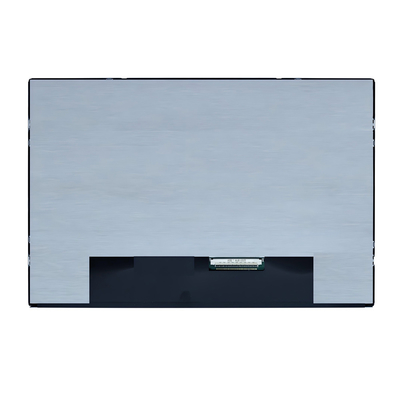

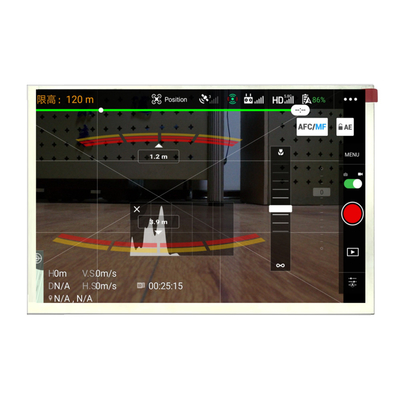

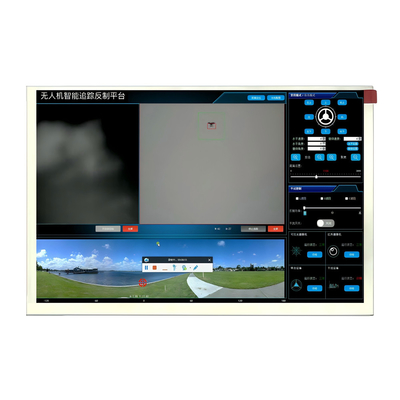

उत्पाद छवि
