उत्पाद विवरण:
|
| उत्पाद: | 4 इंच गोलाकार टीएफटी एलसीडी | संकल्प: | 720x720 |
|---|---|---|---|
| इंटरफेस: | एमआईपीआई | टच स्क्रीन: | नहीं, CTP वैकल्पिक |
| देखने की दिशा: | IPS (80/80/80/80) | पिन नंबर: | 30 पिन |
| मॉड्यूल आकार: | 107.60(एच) *111.87(वी)*3.83(टी) | सक्रिय क्षेत्र: | 101.52 (मिमी) व्यास |
| भूतल चमक: | 1000 cd/m2 (नीट्स) | संचालन तापमान।: | -30℃ से +85℃ |
| एलईडी लाइफटाइम: | 40,000 घंटे | अनुपालन: | Rohs & Reach अनुपालन |
| प्रमुखता देना: | ऑटोमोटिव ग्रेड टीएफटी एलसीडी डिस्प्ले,1000निट्स टीएफटी एलसीडी डिस्प्ले,720 X 720 डॉट्स गोल टीएफटी एलसीडी |
||
डेटाशीट डाउनलोड करें
SFTO400XC-7095A3N विनिर्देश ((1000Nits).pdf
FL7707N_DS_V0.2_20230324_ग्राहक.pdf
इस उत्पाद के बारे मेंSFTO400XC-7095A3N
हमारे उच्च प्रदर्शन 4 इंच गोल TFT एलसीडी डिस्प्ले का परिचय, 720 x 720 पिक्सल के एक हड़ताली संकल्प की विशेषता है।यह प्रदर्शन निर्बाध कनेक्टिविटी और उच्च गति डेटा संचरण के लिए एक उन्नत MIPI इंटरफ़ेस का उपयोग करता हैयह अत्याधुनिक प्रदर्शन, 1000 निट्स की प्रभावशाली चमक के साथ, विशेष रूप से ऑटोमोबाइल अनुप्रयोगों के लिए इंजीनियर किया गया है, स्थायित्व, स्पष्टता,और विभिन्न ड्राइविंग स्थितियों में विश्वसनीयता.
प्रमुख विशेषताएं:
उच्च संकल्पः
गोल डिस्प्ले डिजाइनः
उच्च चमक (1000 नाइट):
एमआईपीआई इंटरफ़ेसः
व्यापक देखने के कोणः
कम बिजली की खपतः
अनुप्रयोग:
निष्कर्ष
हमारे 4 इंच 720 x 720 डॉट्स गोल टीएफटी एलसीडी डिस्प्ले के साथ अपने उत्पाद को बढ़ाएं। इसकी उत्कृष्ट चमक, उच्च संकल्प,विभिन्न उद्योगों की मांगों को पूरा करने के लिए अनुकूलित एक असाधारण दृश्य अनुभव प्रदान करने के लिए अभिनव डिजाइन का संयोजन. चाहे आप एक नया गैजेट विकसित कर रहे हों या मौजूदा डिवाइस को अपग्रेड कर रहे हों, यह डिस्प्ले प्रदर्शन, सौंदर्यशास्त्र और दक्षता की तलाश करने वालों के लिए एक आदर्श विकल्प है।
विशेषताएं
| सामान्य सूचना का विषय | सामग्री |
| एलसीडी डिस्प्ले का आकार (विघात) | 4 इंच गोल टीएफटी |
| मॉड्यूल संरचना | टीएफटी डिस्प्ले |
| एलसीडी डिस्प्ले प्रकार | टीएफटी/ट्रान्समिसिव |
| एलसीडी डिस्प्ले मोड | आम तौर पर काला |
| देखने की अनुशंसित दिशा | आईपीएस सभी देखने के कोण |
| मॉड्यूल का आकार (W×H×T) | 107.60(H) *111.87(V) *3.83(T) |
| सक्रिय क्षेत्र (W×H) | 101.52 मिमी व्यास |
| पिक्सेल की संख्या (रिज़ॉल्यूशन) | 720RGB×720 पिक्सेल |
| मॉड्यूल इंटरफ़ेस प्रकार | एमआईपीआई इंटरफेस |
| ऑपरेटिंग टेम्प. | -30°C से +80°C |
| सतह चमक | 1000 cd/m2 |
| रंग संख्याएँ | 16.7M |
| बैकलाइट प्रकार | सफेद एलईडी |
यांत्रिक रूपरेखा
पिन परिभाषा
| नहीं। | पिन | विवरण |
| 1 | एलईडीए | एलईडी एनोड |
| 2 | एलईडीके1 | एलईडी कैथोड |
| 3 | एलईडीके2 | एलईडी कैथोड |
| 4 | वीसीआई | बिजली की आपूर्ति 2.8~3.3V |
| 5 | आईओवीसीसी | बिजली आपूर्ति 1.8V-2.0V |
| 6 | रीसेट करें | एलसीएम रीसेट सिग्नल |
| 7 | टीई | फाड़ने का प्रभाव आउटपुट |
| 8 | पीडब्ल्यूएम | एलसीडी ड्राइवर नियंत्रण के लिए पीडब्ल्यूएम आवृत्ति आउटपुट. |
| 9 | जीएनडी | जमीन |
| 10 | डी0पी | डीएसआई-डी0+ डेटा सिग्नल |
| 11 | D0N | डीएसआई-डी0-डेटा सिग्नल |
| 12 | जीएनडी | जमीन |
| 13 | डी1पी | डीएसआई-डी1+ डेटा सिग्नल |
| 14 | D1N | डीएसआई-डी1- डेटा सिग्नल |
| 15 | जीएनडी | जमीन |
| 16 | CLKP | डीएसआई-क्लॉक+ |
| 17 | CLKN | डीएसआई-घड़ी- |
| 18 | जीएनडी | जमीन |
| 19 | डी2पी | डीएसआई-डी2+ डेटा सिग्नल |
| 20 | डी2एन | डीएसआई-डी२-डेटा सिग्नल |
| 21 | जीएनडी | जमीन |
| 22 | D3P | डीएसआई-डी3+ डेटा सिग्नल |
| 23 | D3N | डीएसआई-डी4-डेटा सिग्नल |
| 24 | जीएनडी | जमीन |
| 25 | TP_INT | स्पर्श करें बाधित करें |
| 26 | TP_SDA | टच आईआईसी डेटा सिग्नल |
| 27 | TP_SCL | टच आईआईसी घड़ी संकेत |
| 28 | TP_RESET | टच रीसेट सिग्नल |
| 29 | TP_VCI | स्पर्श पावर सप्लाई |
| 30 | TP_IOVCC | स्पर्श पावर सप्लाई |
|
पद |
प्रतीक |
मूल्य |
इकाई |
|
तर्क के लिए बिजली आपूर्ति वोल्टेज |
वीडीडी |
0.3~3.6 |
वी |
|
इनपुट वोल्ट |
वाइन |
वीडीडी+0.3 |
वी |
|
परिचालन तापमान |
टॉप |
-30 से 80 तक |
°C |
|
भंडारण तापमान |
Tstg |
-30 से 80 तक |
°C |
विद्युत विशेषताएं
|
पद |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाई |
परीक्षण की स्थिति |
|
ऑपरेटिंग वोल्टेज |
वीडीडी |
2.6 |
2.8 |
3.3 |
वी |
- |
|
आपूर्ति करंट |
आईडीडी |
- |
- |
30 |
mA |
वीडीडी=2.8V,टीए=25°C |
|
इनपुट वोल्ट |
एचआईवी |
0.8वीडीडी |
- |
वीडीडी |
वी |
- |
|
वीआईएल |
0 |
- |
0.2 वीडीडी |
वी |
||
|
इनपुट रिसाव वर्तमान |
IIL |
- एक.0 |
- |
1.0 |
mA |
वीआईएन=वीडीडी या वीएसएस |
ड्राइविंग बैकलाइट
|
पद |
प्रतीक |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
आगे की धारा |
यदि |
-- |
180 |
- |
mA |
|
आगे का वोल्टेज |
वीएफ |
14 |
15 |
16.3 |
वी |
|
कनेक्शन मोड |
पी |
-- |
5S2P |
-- |
|
|
एलईडी संख्या |
/ |
|
10 |
|
पीसी |
|
एलईडी जीवन काल |
|
30000 |
40000 |
|
घंटों |
ऑप्टिकल विशेषताएं
|
पद |
प्रतीक |
स्थिति |
मिन |
प्रकार |
अधिकतम |
इकाई |
|
दृश्य कोण |
θT |
सीआर१० |
|
85 |
- |
डिग्री |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
कंट्रास्ट अनुपात |
सीआर |
θ=0° |
800 |
1000 |
- |
- |
|
प्रतिक्रिया समय |
टन |
25°C |
- |
25 |
35 |
एमएस |
|
टोफ |
||||||
|
एकरूपता |
यू |
- |
- |
- |
- |
% |
|
एनटीएससी |
- |
- |
63 |
68 |
- |
% |
|
चमक |
L |
- |
850 |
1000 |
- |
cd/m2 |

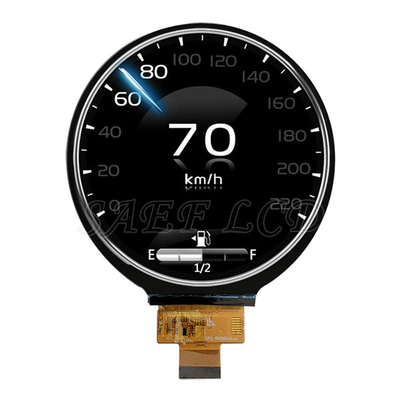

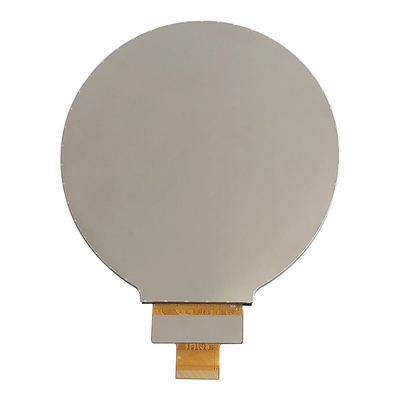

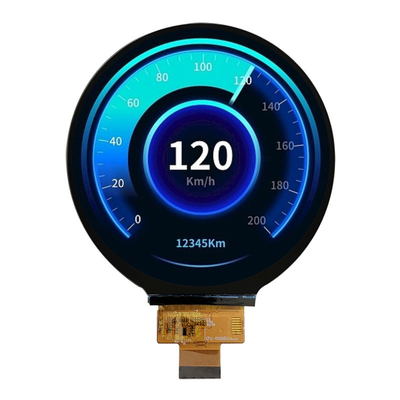

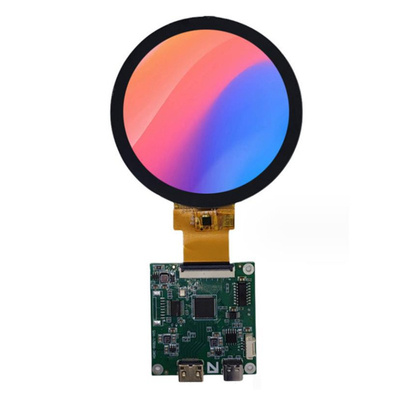

उत्पाद छवि
सुविधाएँ और प्रमाणपत्र
