उत्पाद विवरण:
|
| उत्पाद: | 5.7 इंच का टीएफटी एलसीडी डिस्प्ले | टच स्क्रीन: | बिना |
|---|---|---|---|
| संकल्प: | 640x480 | देखने की दिशा: | आईपीएस पूर्ण देखने के कोण |
| चालक आई.सी: | जेडी9168एस | पिन नंबर: | 40 पिन |
| संबंध: | कनेक्टर का प्रकार | भूतल चमक: | 500 सीडी/एम2 (निट्स) |
| इंटरफेस: | आरजीबी | एलईडी लाइफटाइम: | 40,000 घंटे |
| प्रमुखता देना: | आरजीबी इंटरफ़ेस टीएफटी एलसीडी डिस्प्ले,640x480 रिज़ॉल्यूशन TFT एलसीडी डिस्प्ले,औद्योगिक अनुप्रयोग टीएफटी एलसीडी डिस्प्ले |
||
इस वस्तु के बारे में SFTO570DX-7263AN
5.7 इंच के टीएफटी एलसीडी डिस्प्ले के साथ अपनी औद्योगिक परियोजनाओं को बढ़ाएं, जो इष्टतम प्रदर्शन और बहुमुखी प्रतिभा के लिए डिज़ाइन किया गया है। इस डिस्प्ले मॉड्यूल में 640x480 पिक्सल का रिज़ॉल्यूशन है,इसे विभिन्न औद्योगिक अनुप्रयोगों के लिए आदर्श बनाने के लिए स्पष्ट और विश्वसनीय दृश्य आउटपुट की आवश्यकता होती है.
प्रमुख विशेषताएं:
उच्च-गुणवत्ता वाला डिस्प्लेः5.7 इंच की टीएफटी तकनीक जीवंत रंग और तेज छवियां प्रदान करती है, जो विभिन्न प्रकाश स्थितियों में उत्कृष्ट दृश्यता सुनिश्चित करती है।यह सटीक डेटा प्रतिनिधित्व के लिए विस्तृत दृश्य प्रदान करता है.
आरजीबी इंटरफ़ेसःडिस्प्ले आरजीबी इंटरफ़ेस से लैस है, जो विभिन्न औद्योगिक नियंत्रण प्रणालियों के साथ आसान एकीकरण की सुविधा देता है।मानक कनेक्टिविटी विकल्प माइक्रोकंट्रोलर और अन्य उपकरणों के साथ इंटरफेस करने के लिए यह एक हवा बनाते हैं.
बहुमुखी अनुप्रयोग:यह टीएफटी एलसीडी डिस्प्ले विनिर्माण, स्वचालन, नियंत्रण प्रणालियों, और अधिक सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एकदम सही है। यह एचएमआई (मानव-मशीन इंटरफ़ेस) डिजाइन के लिए उपयुक्त है,उपकरण निगरानी, और इंटरैक्टिव डिस्प्ले।
टिकाऊ डिजाइनःऔद्योगिक वातावरण की मांगों का सामना करने के लिए निर्मित, डिस्प्ले मॉड्यूल विश्वसनीयता और दीर्घायु प्रदान करता है, जिससे यह कारखानों से अनुसंधान प्रयोगशालाओं तक विभिन्न सेटिंग्स के लिए एक उत्कृष्ट विकल्प बन जाता है।
उपयोगकर्ता के अनुकूलःसरल निर्देशों और मानक प्रदर्शन प्रोटोकॉल के लिए समर्थन के साथ, यह एलसीडी मॉड्यूल आपके वर्तमान परियोजनाओं में सुचारू एकीकरण को सक्षम करता है, सेटअप समय और प्रयास को कम करता है।
कॉम्पैक्ट आकारःइसका कॉम्पैक्ट फॉर्म फैक्टर अंतरिक्ष-कुशल स्थापना की अनुमति देता है, जिससे यह तंग सेटअप के लिए आदर्श बन जाता है जहां अचल संपत्ति प्रीमियम पर होती है।
इस प्रदर्शन को क्यों चुना?
6.40x480 रिज़ॉल्यूशन और आरजीबी इंटरफेस के साथ 5.7 इंच का टीएफटी एलसीडी डिस्प्ले स्पष्टता, स्थायित्व और एकीकरण की आसानी की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए एक मजबूत समाधान है।इस उच्च प्रदर्शन वाले प्रदर्शन मॉड्यूल के साथ अपनी परियोजनाओं को उन्नत करें जो उपयोगकर्ता बातचीत को बढ़ाने में मदद करता है और विश्वसनीय डेटा प्रस्तुति सुनिश्चित करता है.
अपने औद्योगिक उपकरण किट में इस आवश्यक घटक को जोड़ने के लिए अभी ऑर्डर करें!
उत्पाद विनिर्देश
| पद | विनिर्देश | इकाई |
| एलसीडी प्रकार | टीएफटी | - |
| रंग प्रदर्शित करें | 16.7M | - |
| देखने की दिशा | आईपीएस, सभी देखने के कोण | घड़ी |
| परिचालन तापमान | -30~+80 | °C |
| भंडारण तापमान | -30~+80 | °C |
| मॉड्यूल का आकार | रेखाचित्र देखें | मिमी |
| सक्रिय क्षेत्र ((W × H) | 115.20X86.40 | मिमी |
| बिंदुओं की संख्या | 640 x 480 | बिन्दु |
| एलसीएम नियंत्रक | JD9168S | - |
| विद्युत आपूर्ति वोल्टेज | 3.3 | वी |
| बैकलाइट | 3S7P-एलईडी (सफेद) | पीसी |
| इंटरफेस | आरजीबी इंटरफ़ेस | - |
बाहरी आयाम
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मिनट. | मैक्स. | इकाई |
| आपूर्ति वोल्टेज | वीसी | -0.3 | 3.3 | वी |
| बैकलाइट आपूर्ति वोल्टेज | वीएलईडी | -0.3 | 6.0 | वी |
| परिचालन तापमान | शीर्ष | -30 | 80 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
बैकलाइट विशेषताएं
| पद | प्रतीक | विशिष्ट मूल्य | |
| आपूर्ति वोल्टेज | वीएलईडी | 5V | |
| आपूर्ति करंट | आई.एल. | 300 - एमए | |
| बिजली की खपत | पीएल | 1.5 - W | |
| पीडब्ल्यूएम नियंत्रण आवृत्ति | FPDIM | 50K हर्ट्ज | |
| बैकलाइट ON-OFF | उच्च |
VEN |
1.4 वीएलईडी वी |
| कम | 0-0.4 वोल्ट | ||
| पीडब्ल्यूएम नियंत्रण स्तर | उच्च |
VPDIM |
1.5 वी |
| कम | 0-0.4 वोल्ट | ||
| एकरूपता | ΔBp | 80% | |
| जीवन काल | समय | 40 हजार घंटे | |
इंटरफेस पिन परिभाषा
| पिन नं. | प्रतीक | आई/ओ | परिभाषा |
| 1 | U/D | मैं | पैनल मॉड्यूल पर ऊपर-नीचे स्कैन दिशा। |
| 2 | NC | - | कोई कनेक्शन नहीं। |
| 3 | HSYNC | मैं | आरजीबी इंटरफेस में क्षैतिज सिंक्रनाइज़ इनपुट। |
| ४-६ | वीएलईडी | पी | एलईडी ड्राइवर के लिए बिजली की आपूर्ति। |
| 7 | वीसी | पी | टीएफटी के लिए बिजली की आपूर्ति। |
| 8 | VSYNC | मैं | आरजीबी इंटरफेस में ऊर्ध्वाधर सिंक्रनाइज़ इनपुट। |
| 9 | DE | मैं | आरजीबी इंटरफेस में डेटा इनपुट सक्षम करें. |
| 10 | एक्सएल | मैं | कोई कनेक्शन नहीं। |
| 11 | YU | मैं | कोई कनेक्शन नहीं। |
| 12 | एडीजे | मैं | पीडब्ल्यूएम सिग्नल इनपुट पिन. |
| 13-15 | बी5-बी3 | मैं | नीली डेटा बस। |
| 16 | वीएसएस | पी | जमीन पर। |
| 17 से 19 | बी2-बी0 | मैं | नीली डेटा बस। |
| 20 | वीएसएस | पी | जमीन पर। |
| 21-23 | G5-G3 | मैं | हरी डेटा बस। |
| 24 | वीएसएस | पी | जमीन पर। |
| 25-27 | G2-G0 | मैं | हरी डेटा बस। |
| 28 | वीएसएस | पी | जमीन पर। |
| २९-३१ | R5-R3 | मैं | लाल डेटा बस. |
| 32 | वीएसएस | पी | जमीन पर। |
| 33-35 | R2-R0 | मैं | लाल डेटा बस. |
| 36 | एक्सआर | मैं | कोई कनेक्शन नहीं। |
| 37 | YD | मैं | कोई कनेक्शन नहीं। |
| 38 | डीसीएलके | मैं | आरजीबी इंटरफेस में पिक्सेल घड़ी इनपुट. |
| 39 | वीएसएस | पी | जमीन पर। |
| 40 | एल/आर | मैं | पैनल मॉड्यूल पर बाएं/दाएं स्कैन दिशा. |

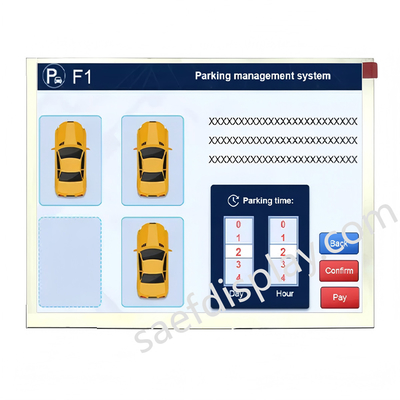

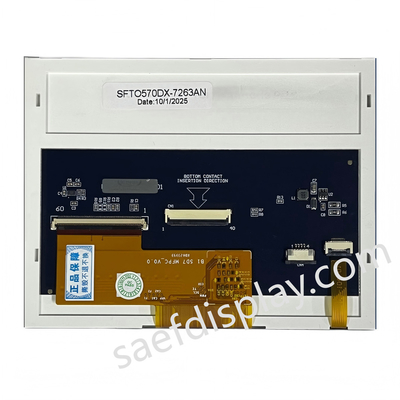

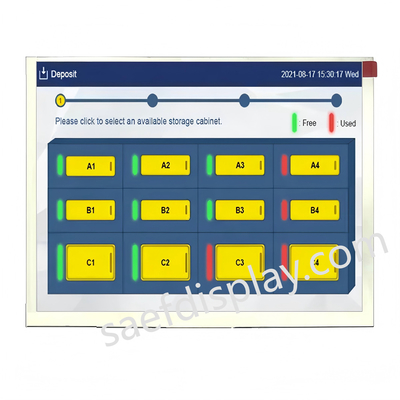

उत्पाद छवि
