उत्पाद विवरण:
|
| उत्पाद: | 1.77 इंच टीएफटी एलसीडी | संकल्प: | 128*160 पिक्सेल |
|---|---|---|---|
| टच स्क्रीन: | बिना | देखने की दिशा: | 12 बजे |
| इंटरफेस: | एसपीआई 4 लाइनें | पिन नंबर: | 14 |
| संबंध: | लगाना | भूतल चमक: | 300 cd/m2 (अनुकूलित) |
| चालक आई.सी: | ST7735 | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | -20 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | कम शक्ति वाला टीएफटी एलसीडी डिस्प्ले,1.77 इंच टीएफटी एलसीडी डिस्प्ले,उच्च-रिज़ॉल्यूशन टीएफटी एलसीडी डिस्प्ले |
||
इस आइटम के बारे मेंः 1.77 इंच TFT एलसीडी डिस्प्ले SFTO177JY-7189AN
1.77 इंच के TFT एलसीडी डिस्प्ले के साथ अपने उपकरणों को अपग्रेड करें शेन्ज़ेन सेफ टेक्नोलॉजी से, एक अग्रणी TFT डिस्प्ले निर्माता। बहुमुखी प्रतिभा और प्रदर्शन के लिए डिज़ाइन किया गया,यह उच्च संकल्प टीएफटी स्क्रीन अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एकदम सही है, पहनने योग्य उपकरणों से लेकर उपभोक्ता इलेक्ट्रॉनिक्स और आईओटी डिस्प्ले समाधान तक।
प्रमुख विशेषताएं
आवेदन
आईओटी समाधानःहमारे कम बिजली खपत वाले डिस्प्ले कनेक्टेड उपकरणों के लिए एकदम सही हैं, जो लंबे समय तक चलने वाले प्रदर्शन और विश्वसनीयता सुनिश्चित करते हैं।
औद्योगिक उपयोग:अनुकूलन योग्य और कठोर परिस्थितियों का सामना करने के लिए निर्मित, हमारे प्रदर्शन दुनिया भर में औद्योगिक उपकरण निर्माताओं द्वारा भरोसा कर रहे हैं।
शेन्ज़ेन सेफ टेक्नोलॉजी को क्यों चुनें?
एक विश्वसनीय टीएफटी डिस्प्ले निर्माता के रूप में, हम उच्च गुणवत्ता वाले उत्पादों को वितरित करने के लिए प्रतिबद्ध हैं जो हमारे वैश्विक ग्राहकों की जरूरतों को पूरा करते हैं।77 इंच के टीएफटी एलसीडी डिस्प्ले को सटीकता के साथ डिज़ाइन किया गया है और प्रदर्शन के लिए इंजीनियर किया गया है, जिससे यह आपकी अगली परियोजना के लिए सही विकल्प बन जाता है।
हमारी पूरी रेंज का अन्वेषण करें
1.77 इंच के डिस्प्ले के अलावा, हम आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए टीएफटी एलसीडी डिस्प्ले, ओएलईडी मॉड्यूल और कस्टम डिस्प्ले समाधान की एक विस्तृत श्रृंखला प्रदान करते हैं।हमारे उत्पादों और सेवाओं के बारे में अधिक जानने के लिए हमारी वेबसाइट पर जाएँ.
आज ही हमसे संपर्क करें!
चाहे आपको एक मानक उत्पाद या एक कस्टम समाधान की आवश्यकता हो, हमारी टीम आपकी सहायता करने के लिए तैयार है। आइए अपने विचारों को अत्याधुनिक डिस्प्ले तकनीक के साथ जीवन में लाएं।
शेन्ज़ेन सेफ टेक्नोलॉजी लिमिटेडडिस्प्ले इनोवेशन में आपका विश्वसनीय पार्टनर।
विशेषताएं
| पद | विनिर्देश |
| प्रदर्शन मोड | आम तौर पर काला, ट्रांसमिटिव |
| देखने की दिशा | बारह बजे |
| रंग | 262K |
| ड्राइव आईसी | ST7735 |
| इंटरफ़ेस प्रकार | 4 लाइन एसपीआई |
| आयामी रूपरेखा | 34.00(W) x 42.94(H) x 2.28(T) मिमी |
| एलसीडी सक्रिय क्षेत्र | 28.032 ((W) x 35.04 ((H) मिमी |
| संकल्प | 128 आरजीबी ((एच) x 160 ((वी) पिक्सल |
| पिक्सेल पिच | 0.219 ((W) x 0.219 ((H) मिमी |
रूपरेखा
इंटरफ़ेस पिन विवरण
|
पिन. नहीं |
प्रतीक | विवरण |
| 1 | NC | कोई संबंध नहीं |
| 2 | जीएनडी | जमीन |
| 3 | एलईडीके | बैकलाइट का कैथोड |
| 4 | एलईडीए | बैकलाइट का एनोड (3.0V-3.4V) |
| 5 | जीएनडी | जमीन |
| 6 | रीसेट करें | एलसीएम रीसेट पिन |
|
7 |
डी/सी |
रजिस्टर चुनें पिन D/C= ¥ 1 ¥: डेटा प्रदर्शित करें. डी/सी= ¥0 ¥: कमांड डेटा. |
| 8 | एसडीए | सीरियल डेटा इनपुट/आउटपुट। |
| 9 | एससीएल | सीरियल घड़ी पिन. |
| 10 | वीसी | एनालॉग के लिए बिजली की आपूर्ति ((2.8V-3.3V) |
| 11 | आईओवीसीसी | इंटरफेस के लिए बिजली की आपूर्ति ((1.8V-3.3V) |
| 12 | सीएस |
चिप चुनें पिन ((Low ✓ सक्षम करें) |
| 13 | जीएनडी | जमीन |
| 14 | NC | कोई संबंध नहीं |
योजनाबद्ध आरेख
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.6 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | -0.3 | 4.6 | वी |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
| आर्द्रता | आरएच |
-- |
90% ((Max60C) | आरएच |
विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8/2.8 | 3.3 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | 2.6 | 2.8 | 3.3 |
-- |
| इनपुट करंट | आईडी |
-- |
20 |
-- |
mA |
बैकलाइट विशेषताएं
| पद | प्रतीक | मिन | प्रकार | अधिकतम | इकाई |
| आगे का वोल्टेज | Vf | 3.0 | 3.2 | 3.4 | वी |
| आगे की धारा | यदि |
-- |
80 |
-- |
mA |
| परिचालन जीवनकाल |
-- |
-- |
40000 |
-- |
घंटों |
ऑप्टिकल विशेषताएं
| पद | प्रतीक | स्थिति | मिनट. | टाइप करें। | मैक्स. | इकाई |
| प्रतिक्रिया समय | Tr+Tf | θ = 0° |
- |
30 | 60 | एमएस |
| कंट्रास्ट अनुपात | सीआर | θ = 0° | 200 | 300 |
- |
|
|
देखने का कोण |
शीर्ष | सीआर१० | 40 | 45 | - |
deg. |
| नीचे | सीआर१० | 15 | 20 | - | ||
| बाएं | सीआर१० | 40 | 45 | - | ||
| सही | सीआर१० | 40 | 45 | - | ||
|
सीएफ रंग रंगद्रव्यता (CIE)
|
Wx |
θ = 0° |
-0.02 |
0.308 |
+0.02 |
|
| वाई | 0.327 | |||||
| Rx | 0.610 | |||||
| रय | 0.329 | |||||
| Gx | 0.299 | |||||
| जीआई | 0.567 | |||||
| Bx | 0.143 | |||||
| द्वारा | 0.111 | |||||
| क्रॉस टॉक | ct | 2% | ||||
| संचरण | ट्रांस | 6.21% | 6.9% |
- |

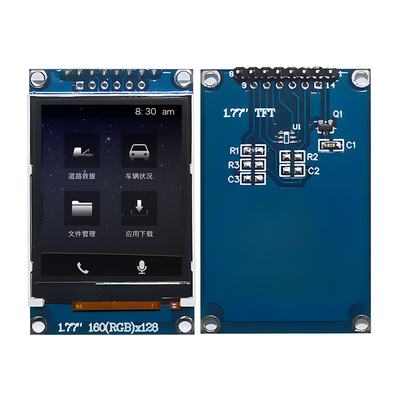

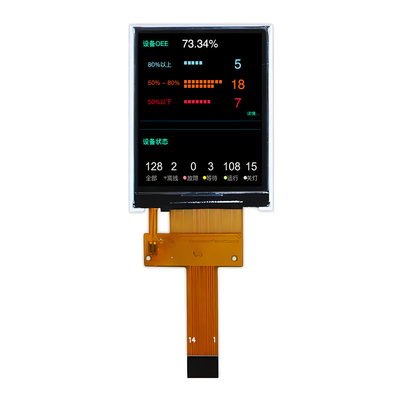

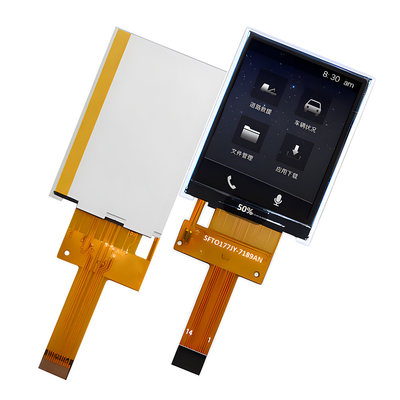

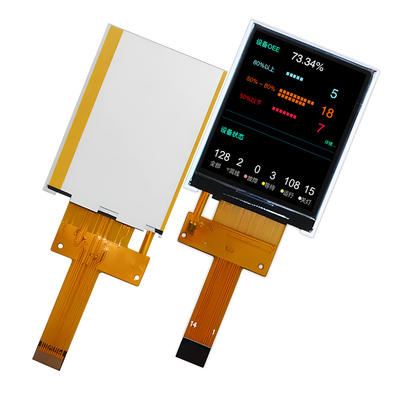

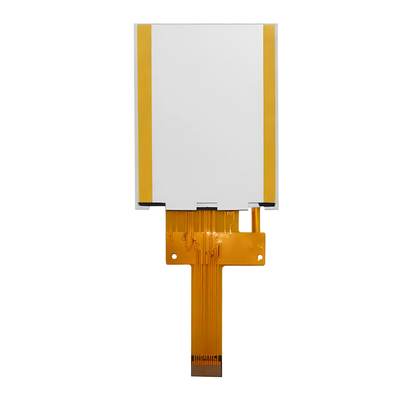

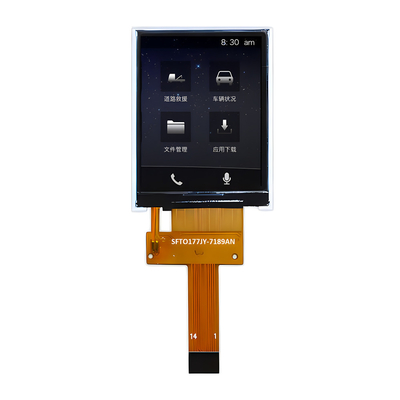

उत्पाद फोटो
पर्यावरण/विश्वसनीयता परीक्षण
| नहीं | परीक्षण वस्तु | स्थिति | टिप्पणियाँ |
| 1 | उच्च तापमान संचालन | Ts= +80°C, 240 घंटे |
नोट 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | निम्न तापमान संचालन | ता= -30°C, 240 घंटे | नोट 2 IEC60068-2-1 GB2423.1-89 |
| 3 | उच्च तापमान भंडारण | Ta= +80°C, 240 घंटे | IEC60068-2-2 GB2423. 2-89 |
| 4 | कम तापमान पर भंडारण | ता= -30°C, 240 घंटे | IEC60068-2-1 GB/T2423.1-89 |
| 5 | उच्च तापमान और आर्द्रता भंडारण | Ta= +60°C, 90% आरएच अधिकतम, 160 घंटे |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | थर्मल शॉक (नॉन-ऑपरेशन) | -30°C 30 मिनट ~ +80°C 30 मिनट परिवर्तन समयः 5 मिनट, 30 चक्र |
ठंड से शुरू करें तापमान, के साथ समाप्त उच्च तापमान IEC60068-2-14, GB2423.22-87 |
|
7 |
विद्युत स्थैतिक डिस्चार्ज (ऑपरेशन) |
C=150pF, R=330 Ω, 5 अंक/पैनल हवाः±8KV, 5 बार; संपर्कः ±4KV, 5 बार; (पर्यावरणः 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
कंपन (नॉन-ऑपरेशन) |
आवृत्ति सीमाः 10~55 हर्ट्ज, स्ट्रोकः 1मिमी स्वीप: 10Hz~55Hz~10Hz X.Y.Z. की प्रत्येक दिशा के लिए 2 घंटे (पैकेज की स्थिति) |
आईईसी 60068-2-6 GB/T2423.5-1995 |
| 9 | आघात (अप्रचालन) |
60G 6ms, ± X, ± Y, ± Z प्रत्येक दिशा के लिए 3 बार |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | पैकेज ड्रॉप टेस्ट |
ऊँचाई: 80 सेमी, 1 कोने, 3 किनारे, 6 सतहें |
IEC60068-2-32 GB/T2423.8-1995 |
