उत्पाद विवरण:
|
| स्क्रीन का साईज़: | 23.8 इंच विकर्ण | संकल्प: | 1920 × 1080 पिक्सल (आरजीबी स्ट्राइप) |
|---|---|---|---|
| चमक: | 350 सीडी/वर्ग मीटर | इंटरफेस: | LVDS (2-पोर्ट, 8-बिट) |
| रंगों के सारे पहलू: | 72% एनटीएससी | रंग गहराई: | 16.7 मिलियन रंग (6-बिट हाई-एफआरसी) |
| देखने के कोण: | व्यापक देखने का कोण (कम प्रतिबिंब) | भंडारण अस्थायी।: | 0°C से +50°C |
| संचालन तापमान।: | -20 डिग्री सेल्सियस से + 60 डिग्री सेल्सियस | विद्युत आपूर्ति: | 5V डीसी (4.5V -5.5V) |
| स्पर्श प्रौद्योगिकी: | कैपेसिटिव टच पैनल | बैकलाइट जीवनकाल: | 50,000 घंटे (एलईडी, @25 डिग्री सेल्सियस) |
| सतह की कठोरता: | ≥6H (एंटी-ग्लेयर, धुंध 10%) | इसके विपरीत अनुपात: | 800: 1 (विशिष्ट) |
| आईसी विकल्प: | EETI, EXC3189 | पर्यावरणीय मजबूती: | कोहरे/सतह के पानी में कार्यात्मक |
| अनुपालन: | ROHS, REACH, HALOGEN-FREE, ISO 9001/14001 (EU/US प्रमाणित) | ||
| प्रमुखता देना: | EU/US प्रमाणित इंडस्ट्रियल LCD डिस्प्ले,350 cd/m2 इंडस्ट्रियल LCD डिस्प्ले,23.8 इंडस्ट्रियल TFT LCD डिस्प्ले |
||
कठिन EU/US अनुप्रयोगों के लिए अल्ट्रा-विश्वसनीय 23.8" FHD TFT LCD
SFTO2380HY-7253ACT एक उच्च-प्रदर्शन वाला 23.8-इंच TFT LCD मॉड्यूल है जिसे उत्तरी अमेरिका और यूरोप में औद्योगिक और वाणिज्यिक उपयोग के लिए डिज़ाइन किया गया है। फुल HD रिज़ॉल्यूशन (1920×1080), LVDS इंटरफ़ेस और विस्तारित ऑपरेटिंग तापमान रेंज (0°C से +50°C) की विशेषता वाला यह डिस्प्ले कारखानों, चिकित्सा सुविधाओं और बाहरी कियोस्क जैसे कठोर वातावरण में असाधारण स्पष्टता और विश्वसनीयता प्रदान करता है। RoHS, REACH और ISO मानकों के लिए प्रमाणित, यह सख्त EU/US नियामक आवश्यकताओं को पूरा करता है।
औद्योगिक-ग्रेड स्थायित्व: एंटी-ग्लेयर हार्ड कोटिंग (6H सतह) खरोंच, रसायनों और नमी का प्रतिरोध करता है।
हाई-स्पीड LVDS इंटरफ़ेस: डुअल-पोर्ट LVDS (2x8-बिट) वास्तविक समय नियंत्रण प्रणालियों के लिए निर्बाध डेटा ट्रांसमिशन सुनिश्चित करता है।
50,000-घंटे LED बैकलाइट: PWM डिमिंग सपोर्ट के साथ ऊर्जा-कुशल डिज़ाइन, CCFL की तुलना में 30% तक बिजली की खपत कम करता है।
कैपेसिटिव टच रेडी: वैकल्पिक EXC3189 टच IC दस्ताने/गीली-सतह संचालन (I²C/USB इंटरफ़ेस) का समर्थन करता है।
वाइड तापमान संचालन: ठंड की स्थिति (0°C) से लेकर उच्च-गर्मी औद्योगिक सेटिंग्स (+50°C) तक विश्वसनीय प्रदर्शन।
ऑप्टिकल प्रदर्शन: 300 cd/m² चमक, 16.7M रंग, और धूप में पठनीयता के लिए कम-परावर्तन तकनीक।
मजबूत निर्माण: स्लिम 8.2 मिमी प्रोफाइल, कंपन/ड्रॉप परीक्षण (60 सेमी ऊंचाई), और ESD संरक्षित (±15kV एयर/±8kV संपर्क डिस्चार्ज)।
आसान एकीकरण: 5V DC पावर इनपुट, I²C-एडजस्टेबल VCOM, और प्लग-एंड-प्ले LVDS कनेक्टर (Starconn 300B30-0000RA-M4)।
प्रमाणित विश्वसनीयता: 120-घंटे थर्मल साइक्लिंग (-10°C↔+60°C), आर्द्रता परीक्षण (90% RH), और हैलोजन-मुक्त सामग्री।
औद्योगिक नियंत्रण पैनल (स्वचालन, रोबोटिक्स)
चिकित्सा नैदानिक उपकरण
डिजिटल साइनेज और सार्वजनिक सूचना डिस्प्ले
POS/रिटेल टर्मिनल
परिवहन इन्फोटेनमेंट सिस्टम
Saef Technology (Shenzhen) द्वारा निर्मित, SFTO2380HY-7253ACT सैन्य-ग्रेड लचीलापन को अत्याधुनिक डिस्प्ले तकनीक के साथ जोड़ता है। इसका LVDS इंटरफ़ेस Raspberry Pi, NVIDIA Jetson और औद्योगिक PC के साथ एकीकरण को सरल बनाता है, जबकि RoHS/REACH अनुपालन जर्मनी, फ्रांस, यूके और यूएसए में आयात बाधाओं को समाप्त करता है। 1-वर्ष की वारंटी द्वारा समर्थित, यह मॉड्यूल यूरोप के सख्त EMC और उत्तरी अमेरिका के FCC-विनियमित वातावरण में 24/7 संचालन के लिए अनुकूलित है।
बाहरी आयाम
विशिष्टता
| पैरामीटर | विशिष्टता | यूनिट |
| सक्रिय क्षेत्र | 527.04(H) × 296.46(V) | मिमी |
| पिक्सेल की संख्या | 1920(H) ×1080(V) | पिक्सेल |
| पिक्सेल पिच | 0.2745*0.2745 | मिमी |
| पिक्सेल व्यवस्था | RGB वर्टिकल स्ट्राइप | |
| BLU चमक | 350 | Cd/㎡ |
| डिस्प्ले रंग | 16.7M | रंग |
| डिस्प्ले मोड | ट्रांसमिसिव मोड, सामान्य रूप से काला | |
| आयामी रूपरेखा |
543(H) × 317.4(V) × 8.2(D) typ. |
मिमी |
| सतह उपचार | एंटी-ग्लेयर, हार्डकोटिंग (3H) | |
| बैक-लाइट | 1-LED लाइटिंग बार प्रकार | पीसीएस |
इंटरफ़ेस पिन परिभाषा
| पिन | प्रतीक | विवरण |
| 1 | RO(0)N | विषम LVDS सिग्नल- |
| 2 | RO(0)P | विषम LVDS सिग्नल+ |
| 3 | RO(1)N | विषम LVDS सिग्नल- |
| 4 | RO(1)P | विषम LVDS सिग्नल+ |
| 5 | RO(2)N | विषम LVDS सिग्नल- |
| 6 | RO(2)P | विषम LVDS सिग्नल+ |
| 7 | GND | ग्राउंड |
| 8 | ROCLK- | विषम LVDS क्लॉक- |
| 9 | ROCLK+ | विषम LVDS क्लॉक + |
| 10 | RO(3)N | विषम LVDS सिग्नल- |
| 11 | RO(3)P | विषम LVDS सिग्नल+ |
| 12 | RE(0)N | सम LVDS सिग्नल- |
| 13 | RE(0)P | सम LVDS सिग्नल+ |
| 14 | GND | ग्राउंड |
| 15 | RE(1)N | सम LVDS सिग्नल- |
| 16 | RE(1)P | सम LVDS सिग्नल+ |
| 17 | GND | ग्राउंड |
| 18 | RE(2)N | सम LVDS सिग्नल- |
| 19 | RE(2)P | सम LVDS सिग्नल+ |
| 20 | RECLK- | सम LVDS क्लॉक- |
| 21 | RECLK+ | सम LVDS क्लॉक + |
| 22 | RE(3)N | सम LVDS क्लॉक- |
| 23 | RE(3)P | सम LVDS क्लॉक + |
| 24 | GND | ग्राउंड |
| 25 | WP | राइट प्रोटेक्ट (उच्च: राइट इनेबल, निम्न या ओपन: राइट डिसेबल) |
| 26 | SCL | I2C सीरियल क्लॉक (VCOM को समायोजित करने के लिए) |
| 27 | SDA | I2C सीरियल क्लॉक (VCOM को समायोजित करने के लिए) |
| 28 | 5V | DC बिजली आपूर्ति |
| 29 | 5V | DC बिजली आपूर्ति |
| 30 | 5V | DC बिजली आपूर्ति |
पूर्ण अधिकतम रेटिंग
|
पैरामीटर |
प्रतीक |
न्यूनतम |
अधिकतम |
यूनिट |
|
बिजली आपूर्ति वोल्टेज |
V DD |
-0.3 |
6 |
V |
|
लॉजिक आपूर्ति वोल्टेज |
V IN |
VSS-0.3 |
V DD +0.3 |
V |
|
ऑपरेटिंग तापमान |
T OP |
0 |
50 |
℃ |
|
भंडारण तापमान |
T ST |
-20 |
60 |
℃ |
बैकलाइट विशेषताएं
|
पैरामीटर |
न्यूनतम |
टाइप. |
अधिकतम |
यूनिट |
|
|
LED लाइट बार इनपुट वोल्टेज प्रति इनपुट पिन |
VPIN |
- |
55.2 |
- |
V |
|
LED लाइट बार इनपुट करंट प्रति इनपुट पिन |
IPIN |
- |
60 |
- |
MA |
|
LED बिजली की खपत |
P BL |
- |
13.2 |
- |
W |
|
BLU ब्राइटनेस |
- |
300 |
350 |
- |
Cd/㎡ |
|
LED जीवनकाल |
|
|
50000 |
|
घंटे |
CTP विशिष्टता
|
श्रेणी |
पैरामीटर |
विशिष्टता |
|
सामान्य |
संरचना |
कवर ग्लास + ITO सेंसर ग्लास |
|
|
कवर लेंस को मजबूत करना |
शारीरिक रूप से मजबूत |
|
|
कवर लेंस सतह कठोरता |
≥6H (पेंसिल कठोरता) |
|
|
प्रकाश संचरण दर |
≥85% |
|
|
ऑपरेशन तापमान |
-10℃ ~ +60℃, ≤85% RH |
|
|
भंडारण तापमान |
-20℃ ~ +70℃, ≤85% RH |
|
विद्युत |
इंटरफ़ेस |
IIC / USB वैकल्पिक |
|
|
टच IC |
EXC3189 |
|
|
बिजली आपूर्ति वोल्टेज (VDD) |
IIC:3.3V USB:5V |
|
|
होस्ट प्रतिरोध (SDA/SCL) |
मेन-बोर्ड पर कॉन्फ़िगर करने योग्य |
|
पर्यावरण |
ऑपरेटिंग स्थितियाँ |
कोहरे में कार्यात्मक/ सतह का पानी/दस्ताने |
|
सतह के गुण |
सतह की स्याही |
एंटी-यूवी |
|
|
सतह उपचार |
एंटी-ग्लेयर (धुंध: 3%) |
|
|
LCD-TP लैमिनेशन |
OCR (ऑप्टिकली क्लियर रेज़िन) |
|
अनुपालन |
सामग्री मानक |
RoHS और हैलोजन-मुक्त अनुपालक |

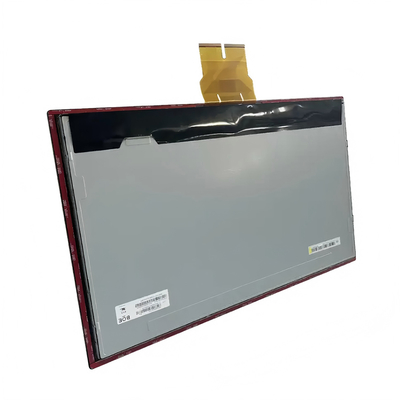

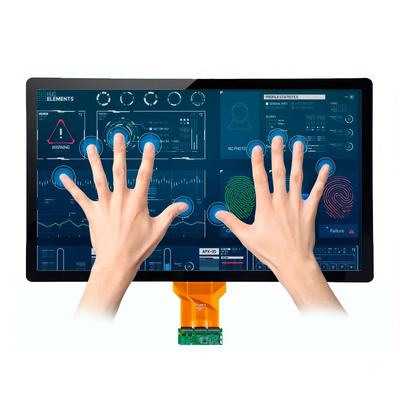

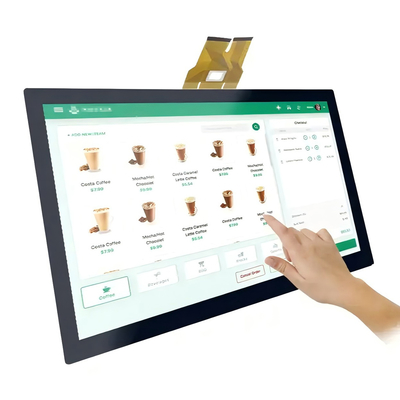

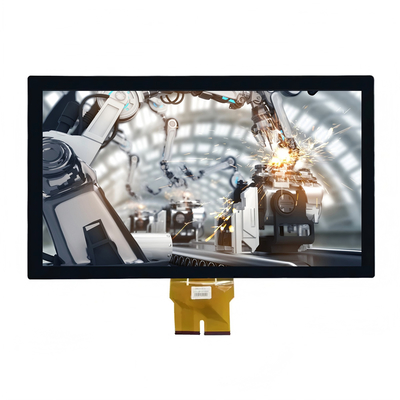

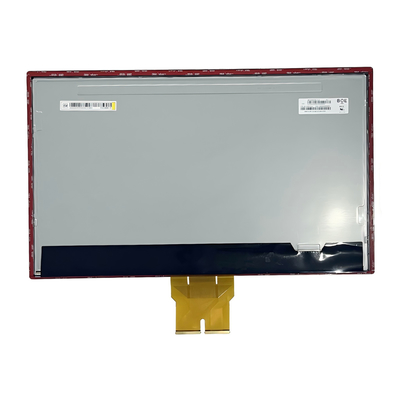

उत्पाद छवि
