उत्पाद विवरण:
|
| प्रदर्शन का आकार: | 1.9 इंच (48.26 मिमी विकर्ण) | संकल्प: | 176 (एच) × 320 (वी) पिक्सल |
|---|---|---|---|
| प्रौद्योगिकी: | आईपीएस टीएफटी (आमतौर पर काला) | इंटरफेस: | दोहरे-मोड (SPI + 8-बिट समानांतर 8080) |
| चालक आई.सी: | ST7789P3 (262k रंगों का समर्थन करता है) | चमक: | 350 सीडी/एम2 (निट्स) |
| संचालन तापमान: | -20℃ से +70℃ (औद्योगिक ग्रेड) | बैकलाइट: | एलईडी, 80mA टाइप। | 40,000 घंटे का जीवनकाल |
| विद्युत आपूर्ति: | एनालॉग 2.5V-3.3V | एनटीएससी रंग सीमाः: | 55% (CIE 1931) |
| टच पैनल: | टच पैनल: वैकल्पिक (जी+एफ संरचना, आई²सी, सीएसटी816डी आईसी) | अनुपालन: | पहुंच और RoHS अनुरूप और हलोजन मुक्त |
| प्रमुखता देना: | 1.9 इंच आईपीएस टीएफटी एलसीडी डिस्प्ले,SPI समानांतर ST7789P3 एलसीडी,176x320 रेजोल्यूशन टीएफटी स्क्रीन |
||
SFTO190JY-7267A-CT औद्योगिक नियंत्रण, चिकित्सा उपकरणों और पोर्टेबल उपकरण के लिए इंजीनियर एक 1.9-इंच IPS TFT एलसीडी मॉड्यूल है। एक ST7789P3 ड्राइवर और IPS हार्ड-स्क्रीन तकनीक की विशेषता है,यह 178° चौड़े देखने के कोण प्रदान करता है, 900: 1 कंट्रास्ट अनुपात, और 55% एनटीएससी रंग दायरा जो चरम वातावरण (-20°C से +70°C) में विश्वसनीय दृश्यता सुनिश्चित करता है।
एआरएम कॉर्टेक्स-एम/आर, रास्पबेरी पाई पिको और अन्य एम्बेडेड प्लेटफार्मों के साथ सहज एकीकरण के लिए एसपीआई (4-वायर) और 8-बिट 8080 समानांतर इंटरफेस दोनों का समर्थन करता है।
निरंतर धारा वाले विशेष बैकलाइट ड्राइवर पिन (एलईडी+/एलईडी-) जीवनकाल को 40,000 घंटे तक बढ़ा देते हैं (पृष्ठ 8) ।
(2) मजबूत निर्माण
-30°C~80°C भंडारण, ±8kV ईएसडी सुरक्षा और 60 सेमी गिरावट परीक्षण (आईईसी 60068-2-32 अनुरूप) के माध्यम से मान्य।
वैकल्पिक रासायनिक रूप से प्रबलित कवर ग्लास (≥6H कठोरता) ≥85% प्रकाश पारगम्यता के साथ (पृष्ठ 5) ।
(3) सटीक ऑप्टिकल प्रदर्शन
सक्रिय क्षेत्रः 22.7 × 42.72 मिमी. पिक्सेल पिचः 0.1335 मिमी. आरजीबी ऊर्ध्वाधर पट्टी मैट्रिक्स.
चिकित्सा/औद्योगिक रंग सटीकता के लिए कारखाने-केलिब्रेटेड सफेद बिंदु (CIE 1931 x=0.302/y=0.325) (पृष्ठ 12) ।
STM32/Arduino प्लेटफार्मों के लिए पूर्व-परीक्षण आरंभिकरण कोड (पृष्ठ 18-19).
यांत्रिक चित्र, समय आरेख और ऑप्टिकल परीक्षण रिपोर्ट (बीएम-7 मानक) उपलब्ध हैं।
वैकल्पिक मल्टी-टच समाधान (CST816D IC via I2C) OCA लेमिनेशन के साथ।
️ RoHS (EU 2015/863), REACH SVHC और हेलोजन-मुक्त निर्देशों को पूरा करता है।
पैकेजिंग यूरोपीय संघ के 2025/40 रीसाइक्लेबिलिटी (प्रभावी 2026 से) के आदेशों का अनुपालन करती है।
यांत्रिक आयाम
उत्पाद की जानकारी
| विशेषताएं | विवरण | इकाई |
| डिस्प्ले आकार (आकार) | 1.9 | इंच |
| एलसीडी प्रकार | आईपीएस टीएफटी | - |
| प्रदर्शन मोड | आम तौर पर काला | - |
| संकल्प | 170 RGB ((H) x 320 ((V) | पिक्सेल |
| देखने की दिशा | सभी | - |
| मॉड्यूल का आकार | 25 ((W) x 49.33 ((H) x 2.11 ((T) | मिमी |
| सक्रिय क्षेत्र | 22.7 ((W) x 42.72 ((H) | मिमी |
| पिक्सेल आकार | 0.1335 ((W) x 0.1335 ((H) | मिमी |
| रंग व्यवस्था | आरजीबी Vवर्टिकल स्ट्रिप | - |
| इंटरफेस | एसपीआई/पैरेलल | - |
| रंग प्रदर्शित करें | 262K | - |
| ड्राइवर आईसी | ST7789P3 | - |
| टच पैनल के साथ या बिना | बिना | - |
| परिचालन तापमान | -20°C~70°C | °C |
| भंडारण तापमान | -30°C~80°C | °C |
| सतह की चमक | 350 | cd/m2 |
सीटीपी विनिर्देश
| श्रेणी | पैरामीटर | विनिर्देश |
|
सामान्य |
संरचना | कवर ग्लास + आईटीओ सेंसर फिल्म (जी + एफ) |
| रूपरेखा आयाम | 31.0 (H) x 55.33 (V) x 3.64 (T) मिमी | |
| कवर लेंस को मजबूत करना | रासायनिक रूप से प्रबलित | |
| कवर लेंस सतह कठोरता | ≥6H (पेन्सिल की कठोरता) | |
| प्रकाश संचरण दर | ≥85% | |
| ऑपरेशन तापमान | -20°C ~ +70°C, ≤90% आरएच | |
| भंडारण तापमान | -30°C ~ +80°C, ≤90% आरएच | |
|
विद्युत |
इंटरफेस | I2C |
| स्पर्श आईसी | CST816D | |
| विद्युत आपूर्ति वोल्टेज (वीडीडी) | 2.8V ~ 3.3V | |
| होस्ट प्रतिरोध (एसडीए/एससीएल) | मुख्य-बोर्ड पर विन्यास योग्य | |
| स्पर्श बिंदु | एकल स्पर्श, बहु स्पर्श वैकल्पिक | |
| पर्यावरण | परिचालन की शर्तें | अनुकूलन योग्य |
|
सतह गुण |
सतह स्याही | स्पष्ट टाइप |
| सतह उपचार | अनुकूलन योग्य | |
| एलसीडी-टीपी लेमिनेशन | एयर, ओसीए बंधन वैकल्पिक | |
| अनुपालन | सामग्री मानक | RoHS और हेलोजन मुक्त अनुरूप |
पूर्ण अधिकतम रेटिंग
| पद | प्रतीक | मिनट. | मैक्स. | इकाई |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | -0.3 | 4.0 | वी |
| एनालॉग आपूर्ति वोल्टेज | वीसी | -0.3 | 4.6 | वी |
| परिचालन तापमान | शीर्ष | -20 | 70 | °C |
| भंडारण तापमान | Tst | -30 | 80 | °C |
डीसी विशेषताएं
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| एनालॉग आपूर्ति वोल्टेज | वीसी | 2.5 | 2.75 | 3.3 | वी |
| तार्किक आपूर्ति वोल्टेज | आईओवीसीसी | 1.65 | 1.8 | 3.3 | वी |
| इनपुट उच्च वोल्टेज | वीआईएन | 0.7*आईओवीसीसी | - | आईओवीसीसी | वी |
| इनपुट निम्न वोल्टेज | वीआईएल | जीएनडी | - | 0.3*आईओवीसीसी | वी |
| आउटपुट उच्च वोल्टेज | वीओएच | 0.8*आईओवीसीसी | - | आईओवीसीसी | वी |
| आउटपुट कम वोल्टेज | VOL | जीएनडी | - | 0.2*आईओवीसीसी | वी |
| इनपुट करंट | आईआईएन | - | 20 | - | mA |
बैकलाइट विशेषता
| पद | प्रतीक | मिनट. | टाइप करें। | मैक्स. | इकाई |
| आगे का वोल्टेज | वीएफ | - | 3.2 | - | वी |
| आगे की धारा | यदि | - | 80 | - | mA |
| शक्ति अपव्यय | पीडी | - | 256 | - | mW |
| एलईडी जीवनकाल ((25 oC) | - | 30000 | 40000 | - | घंटों |
पिन परिभाषाएँ
| पिन. नहीं | प्रतीक | विवरण | |||||||||
| 1 | जीएनडी | जमीन | |||||||||
| 2 | वीसी | एनालॉग के लिए बिजली की आपूर्ति | |||||||||
| 3 | आईएम2 |
|
|||||||||
| 4 | आईएम1 | ||||||||||
| 5 | रीसेट करें | एलसीएम रीसेट पिन | |||||||||
| 6 | सीएस | चिप चुनें पिन (Low) सक्षम करें | |||||||||
| 7 | डीसी/एससीएल | सीरियल घड़ी पिन. | |||||||||
| 8 | WR/RS | रजिस्टर पिन चुनें. | |||||||||
| 9 | आर एंड डी | 8080 एमसीयू समानांतर इंटरफ़ेस में पढ़ना सक्षम करें. | |||||||||
| 10 | एसडीए | एसपीआई इंटरफेस इनपुट/आउटपुट पिन | |||||||||
| 11-18 | DB0-DB7 | एमसीयू समानांतर इंटरफेस डेटा बस। | |||||||||
| 19 | एसडीओ | एसपीआई इंटरफ़ेस आउटपुट पिन. | |||||||||
| 20 | एलईडी+ | बैकलिट एनोड | |||||||||
| 21-24 | एलईडी- | बैकलिट कैथोड | |||||||||
| 25 | जीएनडी | जमीन | |||||||||
| २६-२९ | NC | NC | |||||||||
| 30 | जीएनडी | जमीन |

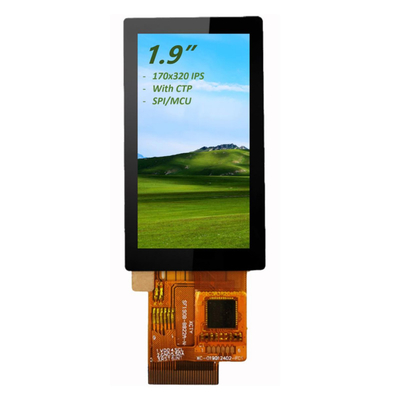

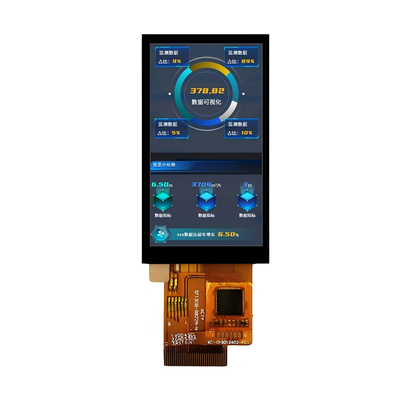

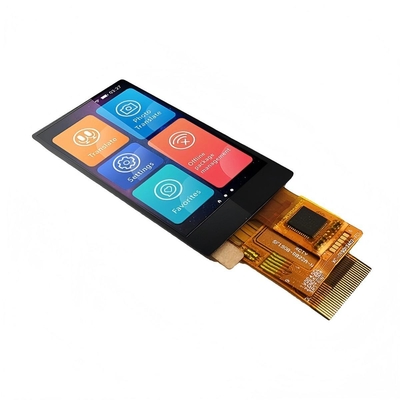

उत्पाद छवि
