उत्पाद विवरण:
|
| कीवर्ड: | 10.1 इंच एचडीएमआई डिस्प्ले | संकल्प: | 1280x800 |
|---|---|---|---|
| सीटीपी इंटरफ़ेस: | आईआईसी से यूएसबी | सतह चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 |
| टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) | देखने की दिशा: | आईपीएस ऑल व्यूइंग एंगल (80/80/80/80) |
| एलईडी जीवनकाल: | 40,000 घंटे | संचालन तापमान।: | -20 ℃ से + 70 ℃ |
| अनुपालन: | पहुंच और RoHS आज्ञाकारी | सहायता: | एचडीएमआई, रास्पबेरी पाई, रास्पियन, उबंटू, विन 10 आईओटी |
| प्रमुखता देना: | ISO14000 पीसीएपी टच डिस्प्ले,रास्पबेरी पाई पीसीएपी टच डिस्प्ले,10.1 इंच पीसीएपी टच स्क्रीन |
||
एचडीएमआई 10.1 इंच डिस्प्ले, 10.1 इंच पीसीएपी टीएफटी डिस्प्ले

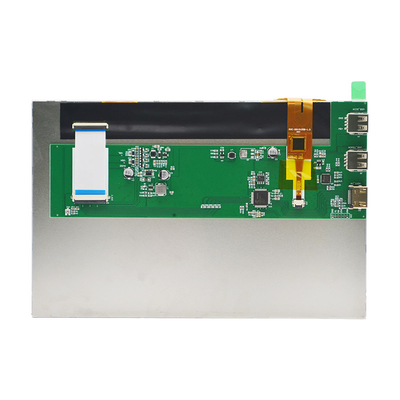

SFRA101H-1280800A-CT एक 10.1 इंच का TFT LCD डिस्प्ले कंट्रोल मॉड्यूल है जो LCD स्क्रीन, कैपेसिटिव टच स्क्रीन और HDMI ड्राइविंग बोर्ड के साथ एकीकृत है।यह 1280*800 एलसीडी डिस्प्ले पर पीसी से एचडीएमआई डिजिटल सिग्नल आउटपुट को पूरी तरह से प्रस्तुत करता है।
एचडीएमआई 1.3, एचडीएमआई 1.4, एचडीसीपी1.4, एचडीसीपी2.2 मानकों का समर्थन करें।
एचडीएमआई स्रोत मुख्यधारा के मिनी पीसी जैसे रास्पबेरी पाई, बीबी ब्लैक और बनाना पाई के साथ संगत हैं।
TOUCH USB से I2C है, ड्राइवर स्थापित करने की कोई आवश्यकता नहीं है।

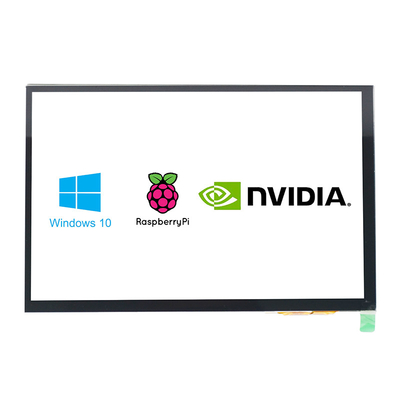

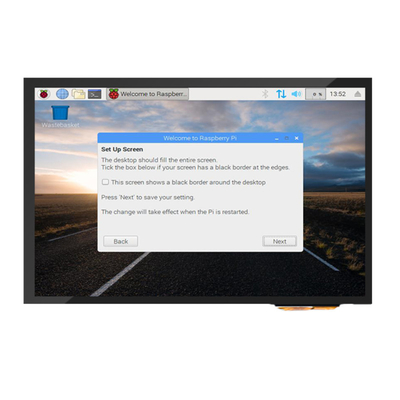

डिज़ाइन का उपयोग मुख्य रूप से रास्पबेरी पाई रास्पबेरी पाई डिस्प्ले पर किया जाता है, और इसका उपयोग अन्य एचडीएमआई औद्योगिक नियंत्रण छोटे स्क्रीन टच डिवाइस के लिए भी किया जा सकता है।जब रास्पबेरी पाई डिस्प्ले के रूप में उपयोग किया जाता है, तो यह रास्पियन, उबंटू, विन 10 आईओटी और अन्य सिस्टम, सिंगल-टच का समर्थन करता है, और जब कंप्यूटर मॉनीटर के रूप में उपयोग किया जाता है, तो यह विंडोज 7/8/10, पांच-बिंदु स्पर्श, ड्राइव-मुक्त का समर्थन करता है।
उत्पाद की विशेषताएँ:
| संस्करण: | 1 | ||
|
सिग्नल समर्थित
|
HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| स्पर्श | यूएसबी मानक | ||
| वीजीए | सहायता नहीं | ||

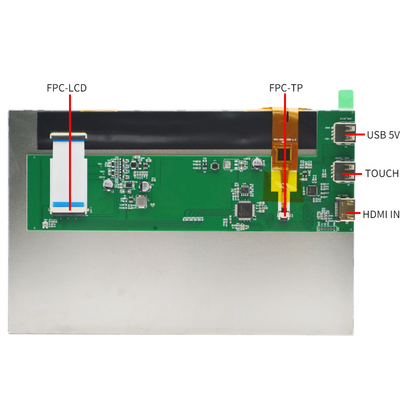

| मुख्य बोर्ड इंटरफ़ेस |
इनपुट
|
HDMI | A型HDMI贴片母座19Pin贴片 (卧式) एक HDMI पैच महिला आधार 19Pin पैच (क्षैतिज) टाइप करें |
| यु एस बी | USB插座AF母座90度直脚无边 (卧式) USB सॉकेट AF महिला आधार 90 डिग्री सीधे पैर की अनंतता (क्षैतिज) | ||
| हेडफ़ोन जैक | सहायता नहीं | ||
| टच स्क्रीन इंटरफ़ेस | कस्टम 6P पिन | FPC-0.5-6PIN (卧式) FPC-0.5-6PIN रियर लॉक (क्षैतिज) | |
| एलसीडी इंटरफ़ेस | मानक एलवीडीएस 40 पी | FPC-0.5-40PIN (卧式), FPC-0.5-40PIN रियर लॉक (क्षैतिज)) | |
| टच पैनल इंटरफ़ेस | I2C से USB | यूएसबी ड्राइव फ्री | USB插座AF母座90度直脚无边 (卧式), USB सॉकेट AF महिला आधार 90 डिग्री सीधे पैर की अनंतता (क्षैतिज) |
| शक्ति | निवेश शक्ति | यूएसबी: 5 वी (+/- 0.5 वी), यूएसबी इनपुट 5 वी (+/- 0.5 वी) | |
| ड्राइव स्क्रीन वोल्टेज | 3.3 | ||
| पावर ऑपरेशन | डिस्प्ले पर पावर-ऑन पावर | ||
| मदरबोर्ड स्टैंडबाय बिजली की खपत | 0.25W | ||
| ओएसडी मेनू | सहायता नहीं | ||
| सहायता नहीं | |||
| सहायता नहीं | |||
एचडीएमआई 10.1 इंच डिस्प्ले, 10.1 इंच पीसीएपी टीएफटी डिस्प्लेउत्पाद का चित्र
एचडीएमआई 10.1 इंच डिस्प्ले, 10.1 इंच पीसीएपी टीएफटी डिस्प्लेउत्पाद हाइलाइट
| कीवर्ड: | 10.1 इंच एचडीएमआई डिस्प्ले | संकल्प: | 1280x800 |
|---|---|---|---|
| सीटीपी इंटरफ़ेस: | यूएसबी के लिए आईआईसी | सतह चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 |
| टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) | दिशा देखना: | आईपीएस ऑल व्यूइंग एंगल (80/80/80/80) |
| एलईडी लाइफटाइम: | 40,000 घंटे | संचालन तापमान।: | -20 ℃ से + 70 ℃ |
| अनुपालन: | पहुंच और RoHS आज्ञाकारी | सहायता: | एचडीएमआई, रास्पबेरी पाई, रास्पियन, उबंटू, विन 10 आईओटी |
नियंत्रण बोर्ड पीसीबी संबंधित आयाम और विनिर्देश।
1,पीसीबीमोटाई+उच्चतम घटक की अधिकतम ऊंचाई 7.8mm
2,पीसीबीलंबाई = 216 मिमी
3,पीसीबीचौड़ाई = 80 मिमी
4,पीसीबीमोटाई = 1.6 मिमी
मैंपेंच छेद विनिर्देश: पेंच छेद डिज़ाइन नहीं किए गए हैं, संरचनात्मक आरेख देखें
मैंड्राइविंग बोर्ड के बिना मॉड्यूल आयाम प्रदर्शित करें:(एल * डब्ल्यू * एच)
120.7*76.3*2.8mm बिना टच के,
120.7*76.3*4.7mm बिना PCAP टच के।
