उत्पाद विवरण:
|
| उत्पाद: | 5 इंच एचडीएमआई टीएफटी एलसीडी डिस्प्ले | संकल्प: | 800*480 |
|---|---|---|---|
| सीटीपी इंटरफ़ेस: | आईआईसी से यूएसबी | समर्थन: | एचडीएमआई, रास्पबेरी पाई, रास्पबियन, उबंटू, WIN10 IOT |
| मेनू (आरक्षित): | चमक, कंट्रास्ट, स्वत: सुधार, चरण, घड़ी, लाइन फ़ील्ड स्थिति, फ़ंक्शन सेटिंग्स, रीसेट, आदि | भूतल चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 |
| टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) | देखने की दिशा: | आईपीएस सभी देखने के कोण (85/85/85/85) |
| एलईडी लाइफटाइम: | 40,000 घंटे | संचालन तापमान।: | -30℃ से +80℃ |
| भंडारण अस्थायी।: | -30℃ से +80℃ | ऑडियो आउटपुट: | 8Ω1.5W (20*30 बॉक्स स्पीकर * 2) |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुरूप और हलोजन मुक्त |
| प्रमुखता देना: | 5 इंच TFT HDMI एलसीडी डिस्प्ले,5 इंच एचडीएमआई टीएफटी एलसीडी डिस्प्ले |
||
5 इंच मिनी टीएफटी एचडीएमआई एलसीडी डिस्प्ले (रास्पबेरी उपयोग के लिए), 5 इंच छोटा एचडीएमआई सिग्नल टीएफटी डिस्प्ले उत्पाद परिचय
SFHD500HX10-800480A-CT एक नया एकीकृत (एलसीडी स्क्रीन, टच स्क्रीन, ड्राइवर बोर्ड) नया एकीकृत एलसीडी डिस्प्ले कंट्रोल मॉड्यूल है।यह पूरी तरह से 800 * 480 एलसीडी डिस्प्ले पर पीसी से एचडीएमआई डिजिटल सिग्नल आउटपुट प्रस्तुत करता है.
1यह रास्पबेरी पीआई 5 इंच एचडीएमआई डिस्प्ले एचडीएमआई 1 का समर्थन करता है।3एचडीएमआई 1.4, एचडीसीपी 1.4, एचडीसीपी 2.2 मानक।
2इस 5 इंच के पीसीएपी टीएफटी के लिए एचडीएमआई स्रोत रास्पबेरी पाई, बीबी ब्लैक और केला पाई जैसे मुख्यधारा के मिनी पीसी के साथ संगत हैं।
3इस 5 इंच के कैपेसिटिव टीएफटी डिस्प्ले में यूएसबी इंटरफेस से लेकर आई2सी इंटरफेस तक सीटीपी है, ड्राइवर की स्थापना की आवश्यकता नहीं है।
4यह रास्पबेरी पीआई 5 इंच का टच टीएफटी एलसीडी रास्पबेरी पाई रास्पबेरी पाई डिस्प्ले पर उपयोग के लिए डिज़ाइन किया गया है, और इसका उपयोग अन्य एचडीएमआई औद्योगिक नियंत्रण छोटे स्क्रीन टच उपकरणों के लिए भी किया जा सकता है।
5. जब एक रास्पबेरी पाई डिस्प्ले के रूप में इस्तेमाल किया जाता है, यह 5 इंच TFT एलसीडी डिस्प्ले रास्पबियन, उबंटू, WIN10 IOT और अन्य प्रणालियों का समर्थन करता है, सिंगल टच, और जब एक कंप्यूटर मॉनिटर के रूप में इस्तेमाल किया जाता है,यह विंडोज 7/8/10 का समर्थन करता है, पांच बिंदु स्पर्श, ड्राइव मुक्त।
एसएईएफ प्रौद्योगिकी मिनी/छोटे एचडीएमआई सिग्नल टीएफटी एलसीडी डिस्प्ले पैनलः
एचडीएमआई सिग्नल के लिए जारी किया गया सुरक्षित डिस्प्ले रास्पबेरी पाई या एम्बेडेड सिस्टम, एकल बोर्ड कंप्यूटर (या डेस्कटॉप / लैपटॉप) के साथ काम करने के लिए डिज़ाइन किए गए हैं जो एचडीएमआई सिग्नल आउटपुट का समर्थन करते हैं।इस श्रृंखला प्रदर्शन मॉड्यूल एक एचडीएमआई सिग्नल इंटरफ़ेस आउटपुट के साथ एक नियंत्रण बोर्ड के साथ आते हैं; यह रास्पबेरी पाई के उपयोग को आसान बनाने के लिए डिज़ाइन किया गया है। इन डिस्प्ले को नीचे दिए गए फायदे दिए गए हैंः
> रास्पबेरी पाई का उपयोग आसान बनाने के लिए डिज़ाइन किया गया (रास्पबेरी पाई का उपयोग समर्थन)
> एचडीएमआई संकेत आउटपुट का समर्थन करें
> अच्छी स्पर्श प्रतिक्रिया
> त्वरित प्रतिक्रिया समय
> रास्पबेरी पाई GPIO का समर्थन करें
> मिनी-पीसी का समर्थन करता है, यह कंप्यूटर मॉनिटर के रूप में काम कर सकता है
> यूएसबी इंटरफ़ेस के साथ आरटीपी का समर्थन करें
> पीसीएपी विकल्प का समर्थन करें
> बिना टच पैनल विकल्प उपलब्ध है
उत्पाद की विशेषताएं:
| कीवर्डः | 5 इंच का एचडीएमआई टीएफटी एलसीडी डिस्प्ले |
| संकल्पः | 800*480 |
| सीटीपी इंटरफ़ेसः | आईआईसी से यूएसबी |
| मेनू (आरक्षित): | चमक, कंट्रास्ट, स्वतः सुधार, चरण, घड़ी, रेखा क्षेत्र की स्थिति, कार्य सेटिंग्स, रीसेट, आदि |
| समर्थन: | एचडीएमआई, रास्पबेरी पाई, रास्पबियन, उबंटू, WIN10 IOT |
| सतह चमकः | 300 Cd/m2 - 1000 Cd/m2 |
| देखने की दिशा: | IPS सभी देखने के कोण (85/85/85/85) |
| टच स्क्रीनः | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| एलईडी जीवनकालः | 40,000 घंटे |
| भंडारण तापमानः | 30°C से +80°C तक |
| परिचालन तापमानः | 30°C से +80°C तक |
| ऑडियो आउटपुटः | 8Ω1.5W (20*30 BOX स्पीकर * 2) |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS के अनुरूप और हेलोजन मुक्त |

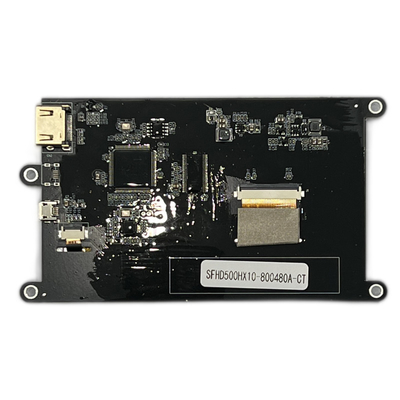

5 इंच मिनी टीएफटी एचडीएमआई एलसीडी डिस्प्ले (रास्पबेरी उपयोग के लिए), 5 इंच छोटा एचडीएमआई सिग्नल टीएफटी डिस्प्ले उत्पाद चित्र
एचडीएमआई पिन परिभाषाः
| 1 | टीएमडीएस DATA2+ |
| 2 | टी.एम.डी.एस. DATA2 परिरक्षित屏蔽 |
| 3 | टी.एम.डी.एस DATA2- |
| 4 | टीएमडीएस DATA1+ |
| 5 | टी.एम.डी.एस. DATA1 परिरक्षित屏蔽 |
| 6 | टी.एम.डी.एस DATA1- |
| 7 | टीएमडीएस DATA0+ |
| 8 | टी.एम.डी.एस. DATA0 परिरक्षित屏蔽 |
| 9 | टीएमडीएस DATA0- |
| 10 | टी.एम.डी.एस. डेटा क्लॉक+ |
| 11 | टी.एम.डी.एस. डाटा क्लॉक परिरक्षित स्क्रीन |
| 12 | टी.एम.डी.एस. डेटा घड़ी- |
| 13 |
सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण, वैकल्पिक इलेक्ट्रॉनिक उपभोक्ता नियंत्रकका चयन के इलेक्ट्रॉनिक खपत नियंत्रक) |
| 14 | आरक्षित (केबल में लेकिन डिवाइस पर एन.सी.) |
| 15 | एससीएल ((डीडीसी घड़ी) |
| 16 | एसडीए ((डीडीसी डेटा) |
| 17 | डीडीसी/सीईसी ग्राउंड |
| 18 | +5V शक्ति |
| 19 | गर्म-बदली जा सकने वाली जांच तारों के लिए गर्म插拔探测线 |
यूएसबी 5 वी पिन परिभाषाः
| 1 | वीसी |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | जीएनडी |
यूएसबी टीपी पिन परिभाषाः
| 1 | वीसी |
| 2 | डी- |
| 3 | डी+ |
| 4 | NC |
| 5 | जीएनडी |

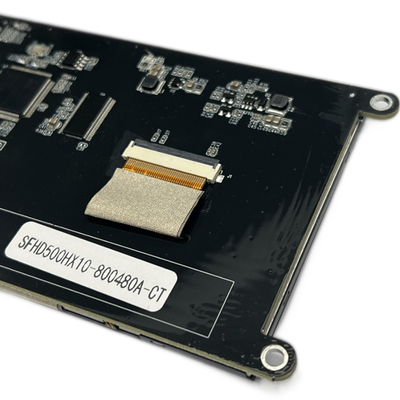

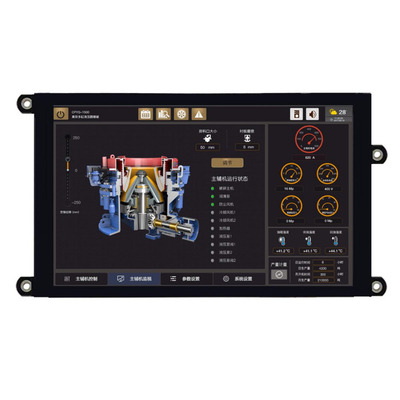

5 इंच मिनी टीएफटी एचडीएमआई एलसीडी डिस्प्ले (रास्पबेरी उपयोग के लिए), 5 इंच छोटा एचडीएमआई सिग्नल टीएफटी डिस्प्ले उत्पाद छवि
अनुमानित क्षमता (पीसीएपी) टच स्क्रीन
प्रोजेक्ट कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी तेजी से और संवेदनशील प्रतिक्रिया और पेशेवर स्तर की विश्वसनीयता को जोड़ती है।
प्रौद्योगिकी प्रक्षेपित क्षमता टच स्क्रीन सख्त औद्योगिक, चिकित्सा और ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है। हम पीसीएपी टच स्क्रीन को तरल क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं,जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.
कवर ग्लास:
1आकारः कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचारः दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
