सीटीपी 4.3 इंच एचडीएमआई रास्पबेरी पाई डीएसआई डिस्प्ले 800x480 फुल व्यूइंग एंगल

4.3 इंच डीएसआई, 4.3 इंच एचडीएमआई डिस्प्ले उत्पाद विशेषताएं

SFHDMI430H-800480A-CT एक एचडीएमआई टीएफटी एलसीडी मॉड्यूल है जिसमें टीएफटी एलसीडी, पीसीएपी टच और ड्राइविंग बोर्ड एकीकृत हैं।

1.4.3 इंच का आईपीएस स्क्रीन, हार्डवेयर रिज़ॉल्यूशन 800×480 डॉट्स रिज़ॉल्यूशन।
2संचयी 5-बिंदु स्पर्श नियंत्रण।
3प्रबलित ग्लास कैपेसिटिव टच पैनल, कठोरता >= 6H
4. समर्थन Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 वैकल्पिक एडाप्टर DSI-केबल-15cm की आवश्यकता है.
5एलसीडी को सीधे रास्पबेरी पाई के डीएसआई इंटरफेस के माध्यम से 60 हर्ट्ज तक की ताज़ा दरों के साथ चलाएं।
6जब रास्पबेरी पाई के साथ प्रयोग किया जाता है, तो रास्पबेरी पाई ओएस / उबंटू / काली और रेट्रोपी समर्थित हैं, ड्राइव-मुक्त।
7सॉफ्टवेयर के माध्यम से बैकलाइट चमक को नियंत्रित करने के लिए समर्थन।

हार्डवेयर कनेक्शन

एक एफएफसी केबल का उपयोग करके, 4.3 इंच के डीएसआई एलसीडी को रास्पबेरी पाई के डीएसआई कनेक्टर से कनेक्ट करें।
2. उपयोग में आसानी के लिए, आप रास्पबेरी पाई के 4.3 इंच के डीएसआई एलसीडी के पीछे स्क्रू कर सकते हैं और तांबे के स्तंभों को इकट्ठा कर सकते हैं.
जैसा कि निम्नलिखित चित्र में दिखाया गया हैः

सॉफ्टवेयर कनेक्शन

रास्पबेरी पाई के लिए रास्पबेरी पाई ओएस/उबंटू/काली और रेट्रोपी सिस्टम।
1. कृपया रास्पबेरी पाई की आधिकारिक वेबसाइट से छवि का नवीनतम संस्करण डाउनलोड करें. संकुचित फ़ाइल को अपने पीसी पर डाउनलोड करें और.img फ़ाइल निकालें.
2. TF कार्ड को पीसी से कनेक्ट करें और SDFormatter सॉफ़्टवेयर का उपयोग करके TF कार्ड को स्वरूपित करें.
3. Win32DiskImager सॉफ्टवेयर खोलें, चरण 1 में तैयार की गई सिस्टम छवि का चयन करें, और सिस्टम छवि फ्लैश करने के लिए लिखें पर क्लिक करें.
4. चमकने के बाद, सहेजें और सुरक्षित रूप से TF कार्ड बाहर निकालें. और TF कार्ड रास्पबेरी पाई में डालें.
5. रास्पबेरी पाई पर पावर, सामान्य रूप से प्रदर्शित करने के लिए कुछ सेकंड के लिए प्रतीक्षा करें. सिस्टम शुरू करने के बाद, यह सामान्य रूप से स्पर्श किया जा सकता है.
नोटः 2 दिसंबर, 2021 को, रास्पबेरी पाई का रास्पबेरी पाई ओएस दो शाखाओं, बस्टर शाखा और बुलसेई शाखा में विभाजित हो गया।
बस्टर शाखा पुरानी प्रणाली की निरंतरता है और अधिक स्थिर है। बुलसाई शाखा में ओपन सोर्स लाइब्रेरी और नए इंटरफेस का उपयोग करके नई सुविधाएं जोड़ी गई हैं।वर्तमान Bullseye शाखा अभी जारी किया गया है और अभी तक स्थिर नहीं है.
यदि आप एक औद्योगिक उपयोगकर्ता हैं, तो बस्टर शाखा अत्यधिक अनुशंसित है।
यदि आप बस्टर शाखा के साथ एक प्रणाली का उपयोग कर रहे हैं, तो छवि बिना किसी परिवर्तन के काम करेगी। यदि आप एक प्रणाली का उपयोग कर रहे हैं जो बुलसाई की शाखाओं का उपयोग करता है, तो निम्नलिखित संशोधनों की भी आवश्यकता होगी।
config.txt फ़ाइल में निम्नलिखित कथन पर टिप्पणी करें (config फ़ाइल TF कार्ड रूट निर्देशिका में स्थित है, अर्थात /boot):

#कैमरा_ऑटो_डिटेक्ट=1

#dtoverlay=vc4-kms-v3d

[सभी] के नीचे निम्नलिखित कथन जोड़ेंः

dtoverlay=vc4-fkms-v3d

start_x=1

सहेजने के बाद रास्पबेरी पाई को पुनरारंभ करें

सूडो रीबूट करें

यदि आपको बुलसाई शाखा के सिस्टम के तहत एक सीएसआई कैमरा का उपयोग करने की आवश्यकता है. चूंकि यह शाखा डिफ़ॉल्ट रूप से libcamera कैमरा पुस्तकालय का उपयोग करती है, यह पुस्तकालय FKMS ड्राइवरों का समर्थन नहीं करता है.
तो ऊपर संशोधनों के अलावा, आप भी Rappicam कैमरा पुस्तकालय स्थापित करने की जरूरत है.
इसे स्थापित करने का तरीका यह हैः
टर्मिनल में निम्न कमांड चलाएँ:

सीडी

sudo apt स्थापित करें cmake

गिट क्लोनhttps://github.com/raspberrypi/userland

cd userland

./मेरे निर्माण

sudo cp build/bin/* /bin/

उसके बाद, बंद करने के लिए निम्न कमांड निष्पादित करें:

पावरऑफ़

रास्पबेरी पाई कैमरा को रास्पबेरी पाई के सीएसआई इंटरफेस से कनेक्ट करें, रास्पबेरी पाई को फिर से चालू करें, और सिस्टम बूट होने के बाद, निम्न कमांड निष्पादित करें:
चित्र

रास्पस्टिल-ओ छवि.jpg

कैमरा

रस्पिविद -ओ वीडियो.h264 -t 10000

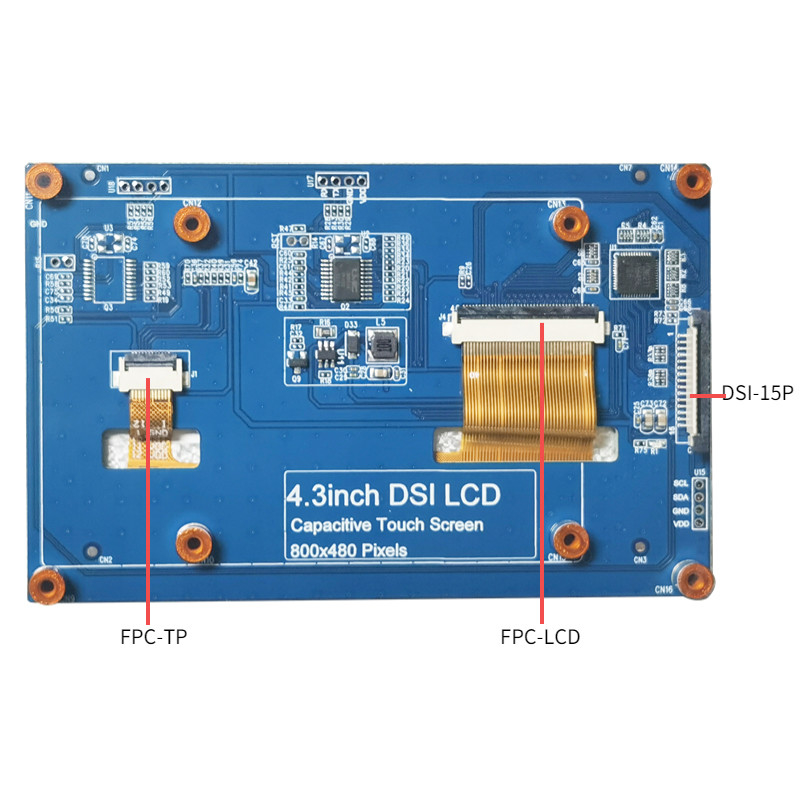

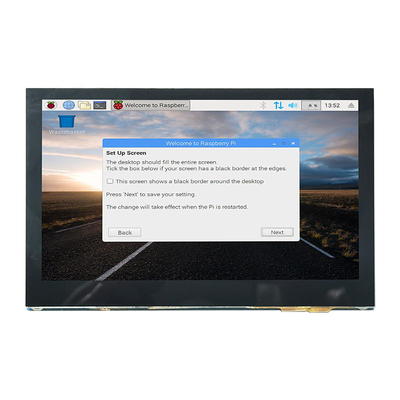

4.3 इंच डीएसआई, 4.3 इंच एचडीएमआई डिस्प्लेउत्पाद छवि

एचडीएमआई इंटरफ़ेस पिन परिभाषा
