उत्पाद विवरण:
|
| कीवर्ड: | एचडीएमआई डिस्प्ले 13.3 इंच | संकल्प: | 1920*1080 |
|---|---|---|---|
| सीटीपी इंटरफ़ेस: | आईआईसी से यूएसबी | भूतल चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 |
| टच स्क्रीन: | कैपेसिटिव टचस्क्रीन | देखने की दिशा: | आईपीएस सभी देखने के कोण (85/85/85/85) |
| एलईडी लाइफटाइम: | 40,000 घंटे | संचालन तापमान।: | 20°C से +70°C तक |
| अनुपालन: | पहुंच और RoHS अनुपालन | समर्थन: | रास्पबेरी पाई, एचडीएमआई, रास्पबियन, उबंटू, WIN10 IOT |
| प्रमुखता देना: | 13.3 इंच एलसीडी टच डिस्प्ले,आरओएचएस एलसीडी टच डिस्प्ले,कैपेसिटिव पीसीएपी औद्योगिक टीएफटी डिस्प्ले: |
||
एचडीएमआई 13.3 इंच डिस्प्ले, रास्पबेरी पाई 13.3" टच एलसीडी
SFHDMI133H-19201080A-CT एक एकल HDMI सिग्नल इनपुट कार्यात्मक उद्देश्य के लिए 1920x1080 @ 60HZ के अधिकतम रिज़ॉल्यूशन के साथ 13.3 इंच का FHD डिस्प्ले ड्राइवर बोर्ड है।
* यह एचडीएमआई 13.3 इंच का मॉनिटर ईडीपी स्क्रीन इंटरफेस सिग्नल आउटपुट का समर्थन करता है।
* यह एचडीएमआई 13.3 इंच टीएफटी डिस्प्ले ओएसडी कुंजी विभिन्न ओएसडी भाषाओं का समर्थन कर सकती है।
* यह 13.3 इंच का एचएमडीआई टीएफटी डिस्प्ले सॉफ्टवेयर ऑनलाइन अपडेट का समर्थन करता है।
* यह एचडीएमआई 13.3 इंच का टीएफटी डिस्प्ले पीसीएपी कैपेसिटिव टच स्क्रीन का समर्थन करता है।
* यह रास्पबेरी पाई 13.3" टचस्क्रीन दो तरफा एचडीएमआई 1.4 और एचडीसीपी संस्करण 2 का समर्थन करता है।0.
* यह रास्पबेरी पाई 13.3" टच एलसीडी स्क्रीन यूएसबी हब फ़ंक्शन, बाहरी यूएसबी 2.0 इंटरफ़ेस का समर्थन करती है, इसे बाहरी यूएसबी टच स्क्रीन से जोड़ा जा सकता है।
* यह रास्पबेरी पाई 13.3" टीएफटी डिस्प्ले 12-20V इनपुट का समर्थन करता है।
* यह रास्पबेरी पाई 13.3" टीएफटी 1.5W*2 एम्पलीफिकेशन आउटपुट और हेडफोन आउटपुट का समर्थन करता है।
विशेषताएं
|
वीडियो इनपुट
|
एचडीएमआई | 1080p | ||
| एचडीसीपी संस्करण | 2.0 | |||
| परिचालन बिजली आपूर्ति | डीसी 5~20V | |||
| स्टैंडबाय बिजली की खपत | <0.25W | |||
|
एलसीडी डिस्प्ले |
एलसीडी | टीएफटी एलसीडी | ||
| इंटरफेस | ईडीपी | |||
| अधिकतम संकल्प | 1920*1080@60HZ | |||
| स्क्रीन ड्राइविंग वोल्टेज | 3.3V(R33),5V(R5) | |||
| हेडफोन आउटपुट | > 150MW (32Ω/0dB संकेत) | |||
| स्पीकर आउटपुट | 2X1.5W THD+N<10%@1KHZ | |||
| एलईडी | 调光方式 | पीडब्ल्यूएम | ||
| कुंजी दबाएँ | पावर, कुंजी1, कुंजी2, ऑटो, मेनू, वैकल्पिक | |||
| ओएसडी भाषा | चीनी/अंग्रेजी/जर्मन/कोरियाई/फ्रांसीसी/स्पेनिश/जापानी और अन्य | |||

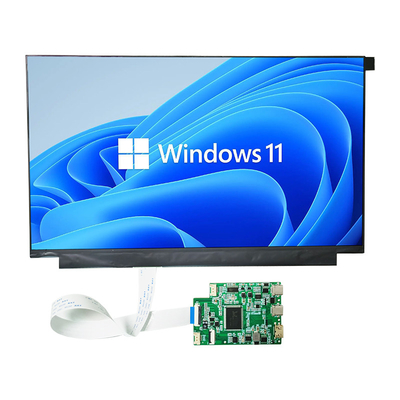

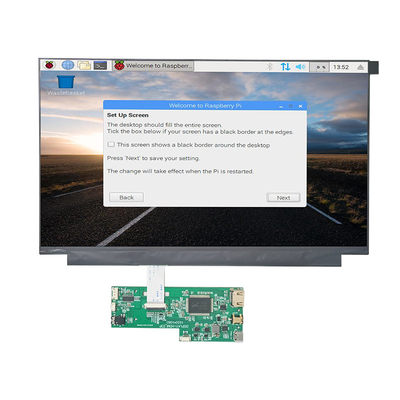

एचडीएमआई 13.3 इंच डिस्प्ले, रास्पबेरी पाई 13.3" टच एलसीडी उत्पाद छवि
एचडीएमआई 13.3 इंच डिस्प्ले, रास्पबेरी पाई 13.3" टच एलसीडी रोडक्ट हाइलाइट
| कीवर्डः | एचडीएमआई डिस्प्ले 13.3 इंच | संकल्पः | 1920*1080 |
|---|---|---|---|
| सीटीपी इंटरफ़ेसः | आईआईसी से यूएसबी | सतह चमकः | 300 Cd/m2 - 1000 Cd/m2 |
| टच स्क्रीनः | क्षमता टच स्क्रीन | देखने की दिशा: | IPS सभी देखने के कोण (85/85/85/85) |
| एलईडी जीवनकालः | 40,000 घंटे | परिचालन तापमानः | 20°C से +70°C तक |
| अनुपालन: | REACH और RoHS अनुरूप | समर्थन: | रास्पबेरी पाई, एचडीएमआई, रास्पबियन, उबंटू, WIN10 IOT |
एचडीएमआई पिन परिभाषा
| 1 | टीएमडीएस DATA2+ |
| 2 | टी.एम.डी.एस. DATA2 परिरक्षित屏蔽 |
| 3 | टी.एम.डी.एस DATA2- |
| 4 | टीएमडीएस DATA1+ |
| 5 | टी.एम.डी.एस. DATA1 परिरक्षित屏蔽 |
| 6 | टी.एम.डी.एस DATA1- |
| 7 | टीएमडीएस DATA0+ |
| 8 | टी.एम.डी.एस. DATA0 परिरक्षित屏蔽 |
| 9 | टीएमडीएस DATA0- |
| 10 | टी.एम.डी.एस. डेटा क्लॉक+ |
| 11 | टी.एम.डी.एस. डाटा क्लॉक परिरक्षित स्क्रीन |
| 12 | टी.एम.डी.एस. डेटा घड़ी- |
| 13 |
सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण, वैकल्पिक इलेक्ट्रॉनिक उपभोक्ता नियंत्रकका चयन के इलेक्ट्रॉनिक खपत नियंत्रक) |
| 14 | आरक्षित (केबल में लेकिन डिवाइस पर एन.सी.) |
| 15 | एससीएल ((डीडीसी घड़ी) |
| 16 | एसडीए ((डीडीसी डेटा) |
| 17 | डीडीसी/सीईसी ग्राउंड |
| 18 | +5V शक्ति |
| 19 | गर्म-बदली जा सकने वाली जांच तारों के लिए गर्म插拔探测线 |

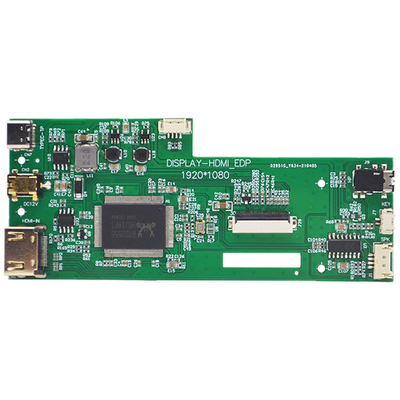

नियंत्रण बोर्ड पीसीबी से संबंधित आयाम और विनिर्देश।
1पीसीबी की मोटाई + उच्चतम घटक की अधिकतम ऊंचाई ≤7.8 मिमी
2पीसीबी लंबाई = 120 मिमी
3पीसीबी चौड़ाई=50 मिमी
4पीसीबी मोटाई = 1.0 मिमी
पेंच छेद विनिर्देशोंः व्यास 2.0 मिमी आकार और पेंच छेद के निर्देशांक संरचना आरेख में दिखाए जाते हैं
