उत्पाद विवरण:
|
| कीवर्ड: | एचडीएमआई टीएफटी डिस्प्ले 5 इंच | समर्थन: | रास्पबेरी पाई, रास्पबियन, उबंटू, WIN10 IOT |
|---|---|---|---|
| संकल्प: | 800 * 480 डॉट्स | टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| भूतल चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 | सीटीपी इंटरफ़ेस: | आईआईसी से यूएसबी |
| देखने की दिशा: | आईपीएस सभी देखने के कोण (85/85/85/85) | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | 20°C से +70°C तक | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 800x480 डॉट्स एचडीएमआई टच डिस्प्ले,रास्पबेरी पाई एचडीएमआई टच डिस्प्ले,आईएसओ 9 001 औद्योगिक टीएफटी डिस्प्ले: |
||

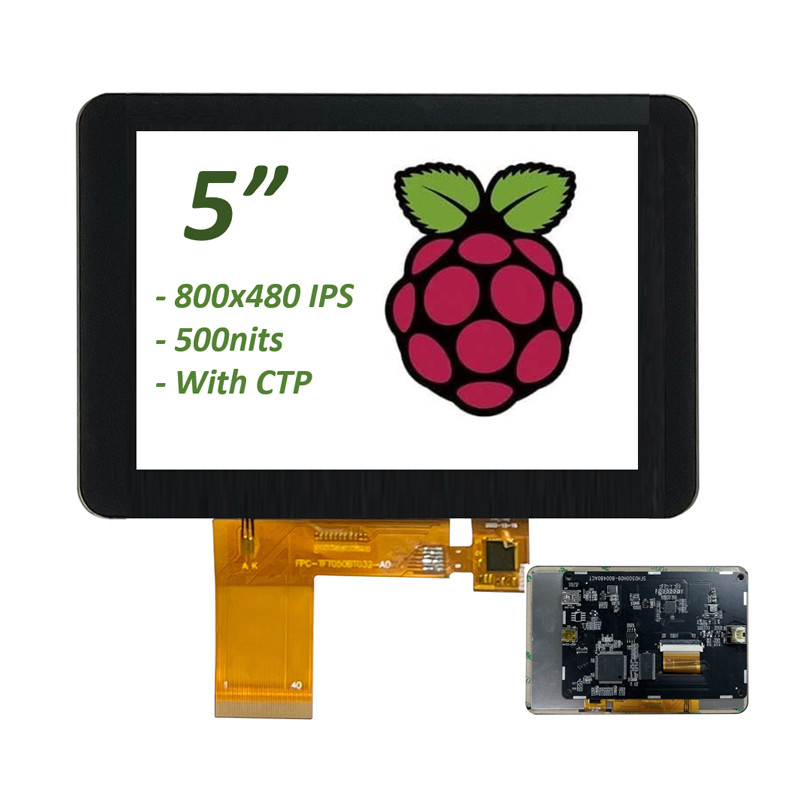

5" रास्पबेरी पाई संगत एचडीएमआई टीएफटी टचस्क्रीन डिस्प्ले 800x480 आईपीएस उत्पाद परिचय
SFHD500H09-800480A-CT एक एचडीएमआई टीएफटी एलसीडी मॉड्यूल है जिसमें टीएफटी एलसीडी, पीसीएपी टच और ड्राइविंग बोर्ड एकीकृत है।
यह 5 "टीएफटी डिस्प्ले रास्पबेरी पाई के लिए एकदम सही साथी है। 5 इंच एचडीएमआई टीएफटी डिस्प्ले आरपीआई पर देशी डीएसआई कनेक्टर का उपयोग करके आरपीआई से जुड़ता है।यह कनेक्शन सब कुछ प्रदर्शन की जरूरतों-प्रदर्शन जानकारी प्रदान करता हैइसका मतलब है कि आरपीआई के सभी जीपीआईओ अन्य परिधीय उपकरणों के साथ कनेक्ट करने के लिए उपलब्ध हैं।
इसके अलावा, कई आरपीआई डिस्प्ले के विपरीत, यह डिस्प्ले जाने के लिए तैयार है और आपके आरपीआई पर config.txt फ़ाइल में परिवर्तन की आवश्यकता नहीं है।
विशेषताएं:
>5" पूर्ण रंग टीएफटी डिस्प्ले 500 निट्स
>क्षमतापूर्ण टचस्क्रीन
>समर्थनः आरजीबी इंटरफ़ेस सिग्नल आउटपुट।
>समर्थनः ओएसडी भाषा ((चीनी/अंग्रेजी) ।
>डिस्प्ले, कैप टच और पावर के लिए एकल 15-पिन कनेक्टर की आवश्यकता होती है
>आरपीआई पर देशी डीएसआई से जुड़ता है कोई जीपीआईओ का उपयोग नहीं करता है
>कॉन्फ़िग फ़ाइल जाने के लिए तैयार है
>समर्थनः I2C से USB कैपेसिटिव सिंगल टच और मल्टी-टच फ़ंक्शन।
>समर्थनःविंडोज/रास्पबेरी पाई/एटीके/एसटीबी/डीवीडी जैसे एचडीएमआई सिग्नल स्रोत से।
>समर्थनः DC-5V USB-5V2A इनपुट।
>ऑडियोः समर्थन नहीं, यदि आवश्यक हो, तो इसे अनुकूलित किया जा सकता है।
>मदरबोर्ड पर सॉफ्टवेयर ऑनलाइन अद्यतन का समर्थन करता है।
|
वीडियो इनपुट |
एचडीएमआई | 1080p | ||
| एचडीसीपी संस्करण | 2.0 | |||
| परिचालन शक्ति | DC 5V2A | |||
| स्टैंडबाय बिजली की खपत | <0.25W | |||
|
एलसीडी डिस्प्ले |
प्रदर्शन | टीएफटी एलसीडी | ||
| प्रदर्शन इंटरफ़ेस | आरजीबी | |||
| संकल्प | 800*480@60HZ | |||
| ड्राइव स्क्रीन वोल्टेज | 3.3V | |||
| हेडफोन आउटपुट | समर्थन नहीं | |||
| स्पीकर आउटपुट | समर्थन नहीं | |||
| एलईडी | चमक को समायोजित करने का तरीका | पीडब्ल्यूएम | ||
| कीबोर्ड | समर्थन नहीं | |||
| ओएसडी भाषा | चीनी/अंग्रेजी | |||
5" रास्पबेरी पाई संगत एचडीएमआई टीएफटी टचस्क्रीन डिस्प्ले 800x480 आईपीएस उत्पाद ड्राइंग

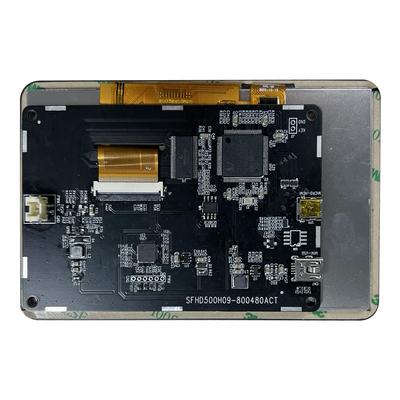

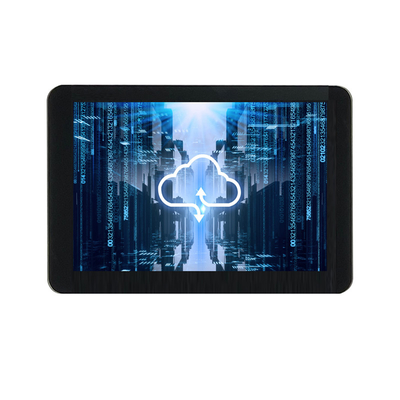

5" रास्पबेरी पाई संगत एचडीएमआई टीएफटी टचस्क्रीन डिस्प्ले 800x480 आईपीएस उत्पाद छवि
एचडीएमआई पिन परिभाषा
| 1 | टीएमडीएस DATA2+ |
| 2 | टी.एम.डी.एस. DATA2 परिरक्षित屏蔽 |
| 3 | टी.एम.डी.एस DATA2- |
| 4 | टीएमडीएस DATA1+ |
| 5 | टी.एम.डी.एस. DATA1 परिरक्षित屏蔽 |
| 6 | टी.एम.डी.एस DATA1- |
| 7 | टीएमडीएस DATA0+ |
| 8 | टी.एम.डी.एस. DATA0 परिरक्षित屏蔽 |
| 9 | टीएमडीएस DATA0- |
| 10 | टी.एम.डी.एस. डेटा क्लॉक+ |
| 11 | टी.एम.डी.एस. डाटा क्लॉक परिरक्षित स्क्रीन |
| 12 | टी.एम.डी.एस. डेटा घड़ी- |
| 13 |
सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण, वैकल्पिक इलेक्ट्रॉनिक उपभोक्ता नियंत्रकका चयन के इलेक्ट्रॉनिक खपत नियंत्रक) |
| 14 | आरक्षित (केबल में लेकिन डिवाइस पर एन.सी.) |
| 15 | एससीएल ((डीडीसी घड़ी) |
| 16 | एसडीए ((डीडीसी डेटा) |
| 17 | डीडीसी/सीईसी ग्राउंड |
| 18 | +5V शक्ति |
| 19 | गर्म-बदली जा सकने वाली जांच तारों के लिए गर्म插拔探测线 |
कारखाने की सुविधाएँ और प्रमाणपत्र
एसएईएफ प्रौद्योगिकी मिनी/छोटे एचडीएमआई सिग्नल टीएफटी एलसीडी डिस्प्ले पैनल
एचडीएमआई सिग्नल के लिए जारी किए गए एसएईएफ डिस्प्ले रास्पबेरी पाई या एम्बेडेड सिस्टम, एकल बोर्ड कंप्यूटर (या डेस्कटॉप / लैपटॉप) के साथ काम करने के लिए डिज़ाइन किए गए हैं जो एचडीएमआई सिग्नल आउटपुट का समर्थन करते हैं।इस श्रृंखला प्रदर्शन मॉड्यूल एक एचडीएमआई सिग्नल इंटरफ़ेस आउटपुट के साथ एक नियंत्रण बोर्ड के साथ आते हैं; इसे रास्पबेरी पाई के उपयोग को आसान बनाने के लिए डिज़ाइन किया गया है। SAEF छोटे से मध्यम आकार के एचडीएमआई टीएफटी डिस्प्ले मॉड्यूल की एक विस्तृत उत्पाद रेंज प्रदान करता है, जैसे 1.28 इंच एचडीएमआई टीएफटी गोल डिस्प्ले,2.8 इंच एचडीएमआई टीएफटी गोल डिस्प्ले, 3.4 इंच एचडीएमआई टीएफटी डिस्प्ले, 3.6 इंच एचडीएमआई टीएफटी गोल डिस्प्ले, 5 इंच एचडीएमआई टीएफटी गोल डिस्प्ले, 4.3 इंच एचडीएमआई टीएफटी डिस्प्ले, 5 इंच एचडीएमआई टीएफटी डिस्प्ले7 इंच का एचडीएमआई टीएफटी डिस्प्ले, 10.1 इंच एचडीएमआई टीएफटी डिस्प्ले, 11.6 इंच एचडीएमआई टीएफटी डिस्प्ले, 12.3 इंच एचडीएमआई टीएफटी डिस्प्ले, 13.3 इंच एचडीएमआई टीएफटी डिस्प्ले, 14 इंच एचडीएमआई टीएफटी डिस्प्ले, 15 इंच एचडीएमआई टीएफटी डिस्प्ले, 15.6 इंच एचडीएमआई टीएफटी डिस्प्ले17 इंच का एचडीएमआई टीएफटी डिस्प्ले, 18.5 इंच एचडीएमआई टीएफटी डिस्प्ले, 21.5 इंच एचडीएमआई टीएफटी डिस्प्ले, 23.8 इंच एचडीएमआई टीएफटी डिस्प्ले, 24 इंच एचडीएमआई टीएफटी डिस्प्ले, 25 इंच एचडीएमआई टीएफटी डिस्प्ले, 27 इंच एचडीएमआई टीएफटी डिस्प्ले और 28 इंच एचडीएमआई टीएफटी डिस्प्ले।इन डिस्प्ले के फायदे नीचे दिए गए हैं:
> रास्पबेरी पाई का उपयोग आसान बनाने के लिए डिज़ाइन किया गया (रास्पबेरी पाई का उपयोग समर्थन)
> एचडीएमआई संकेत आउटपुट का समर्थन करें
> अच्छी स्पर्श प्रतिक्रिया
> त्वरित प्रतिक्रिया समय
> रास्पबेरी पाई GPIO का समर्थन करें
> मिनी-पीसी का समर्थन करता है, यह कंप्यूटर मॉनिटर के रूप में काम कर सकता है
> यूएसबी इंटरफ़ेस के साथ आरटीपी का समर्थन करें
> पीसीएपी विकल्प का समर्थन करें
> बिना टच पैनल विकल्प उपलब्ध है
खोज कीवर्डः 1.28 इंच एचडीएमआई टीएफटी गोल डिस्प्ले, 2.8 इंच एचडीएमआई टीएफटी गोल डिस्प्ले, 3.4 इंच एचडीएमआई टीएफटी गोल डिस्प्ले, 3.6 इंच एचडीएमआई टीएफटी गोल डिस्प्ले, 5 इंच एचडीएमआई टीएफटी गोल डिस्प्ले, 4.3 इंच एचडीएमआई टीएफटी गोल डिस्प्ले,5 इंच एचडीएमआई टीएफटी डिस्प्ले, 7 इंच एचडीएमआई टीएफटी डिस्प्ले, 10.1 इंच एचडीएमआई टीएफटी डिस्प्ले, 11.6 इंच एचडीएमआई टीएफटी डिस्प्ले, 12.3 इंच एचडीएमआई टीएफटी डिस्प्ले, 13.3 इंच एचडीएमआई टीएफटी डिस्प्ले, 14 इंच एचडीएमआई टीएफटी डिस्प्ले,15 इंच का एचडीएमआई टीएफटी डिस्प्ले, 15.6 इंच HDMI TFT डिस्प्ले, 17 इंच HDMI TFT डिस्प्ले, 18.5 इंच HDMI TFT डिस्प्ले, 21.5 इंच HDMI TFT डिस्प्ले, 23.8 इंच HDMI TFT डिस्प्ले, 24 इंच HDMI TFT डिस्प्ले, 25 इंच HDMI TFT डिस्प्ले,27 इंच का एचडीएमआई टीएफटी डिस्प्ले, 28 इंच एचडीएमआई टीएफटी डिस्प्ले
