उत्पाद विवरण:
|
कीवर्ड: | एचडीएमआई डिस्प्ले 15.6 इंच | संकल्प: | 1920*1080 |
---|---|---|---|
सीटीपी इंटरफ़ेस: | आईआईसी से यूएसबी | सतह चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 |
टच स्क्रीन: | कैपेसिटिव टचस्क्रीन | देखने की दिशा: | आईपीएस सभी देखने के कोण (85/85/85/85) |
एलईडी जीवनकाल: | 40,000 घंटे | संचालन तापमान।: | -20 ℃ से + 70 ℃ |
अनुपालन: | पहुंच और RoHS आज्ञाकारी | सहायता: | रास्पबेरी पाई, एचडीएमआई, रास्पियन, उबंटू, विन 10 आईओटी |
प्रमुखता देना: | 300 सीडी / एम 2 डिस्प्ले कंट्रोल मॉड्यूल,1920x1080 डिस्प्ले कंट्रोल मॉड्यूल,1000 सीडी / एम 2 टीएफटी एलसीडी मॉड्यूल |
एचडीएमआई 15.6 इंच डिस्प्ले, रास्पबेरी पाई 15.6 "टच एलसीडी
SFHDMI156H-19201080A-CT एक 15.6 इंच TFT LCD डिस्प्ले कंट्रोल मॉड्यूल है जो LCD स्क्रीन, कैपेसिटिव टच स्क्रीन और ड्राइविंग बोर्ड के साथ एकीकृत है।ड्राइविंग बोर्ड एक FHD डिस्प्ले के लिए है जिसमें बिल्ट-इन TYPE-C फ़ंक्शन है, अधिकतम रिज़ॉल्यूशन 2560X1440 @ 60HZ है।
* समर्थन ईडीपी स्क्रीन इंटरफेस सिग्नल आउटपुट।
* चुनने के लिए विभिन्न प्रकार की ओएसडी भाषाएं।
* मदरबोर्ड पर सॉफ्टवेयर ऑनलाइन अपडेट का समर्थन करता है।
* कैपेसिटिव टच स्क्रीन का समर्थन करें।
* 2-वे एचडीएमआई 1.4 का समर्थन करता है, एचडीसीपी संस्करण 2.0 का समर्थन करता है।
* समर्थन USB हब फ़ंक्शन, बाहरी दो USB2.0 पोर्ट, माउस और कीबोर्ड कनेक्शन के लिए उपयोग किया जा सकता है।
* पीडी द्विदिश बिजली आपूर्ति प्रोटोकॉल का समर्थन करता है।
* समर्थन 1.5W * 2 पावर एम्पलीफायर आउटपुट
* TYPEC पोर्ट डिस्प्लेपोर्ट ऑल्ट मोड को सपोर्ट करता है
उत्पाद की विशेषताएँ:
वीडियो इनपुट |
HDMI |
1080पी | ||
एचडीसीपी संस्करण | 2.0 | |||
टाइप-सी |
1080पी | |||
पीडी प्रबंधन | ||||
यूएसबी 2.0 हब | ||||
ऑपरेटिंग बिजली की आपूर्ति | डीसी 5 ~ 20 वी | |||
अतिरिक्त बिजली की खपत | 0.25W | |||
आयसीडी प्रदर्शन |
दिखाना | टीएफटी एलसीडी | ||
स्क्रीन इंटरफ़ेस | ईडीपी | |||
अधिकतम संकल्प | 2560*1440@60HZ | |||
प्रचालन वोल्टेज | 3.3V (R33), 5V (R5) | |||
हेडफोन आउटपुट | >150MW (32Ω/0dB ) | |||
स्पीकर की आवाज़ बंद | 2X1.5W THD+N<10%@1KHZ | |||
एलईडी | प्रकाश समायोजन विधि | पीडब्लूएम | ||
कीबोर्ड | पावर, KEY1, KEY2, ऑटो, मेनू, वैकल्पिक | |||
ओएसडी भाषा | चीनी/अंग्रेजी/जर्मन/कोरियाई/फ्रेंच/स्पेनिश/जापानी और अन्य |
एचडीएमआई 15.6 इंच डिस्प्ले, रास्पबेरी पाई 15.6 "टच एलसीडीउत्पाद का चित्र

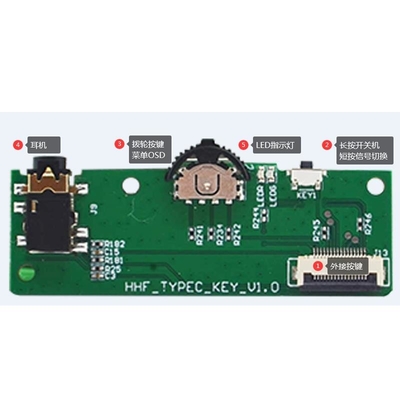

(1) बाहरी नियंत्रण (2) चालू करने के लिए लंबे समय तक दबाएं, सिग्नल स्विच करने के लिए छोटा दबाएं
(3) डायल बटन मेनू ओएसडी (4) हेडफोन (5) एलईडी संकेतक

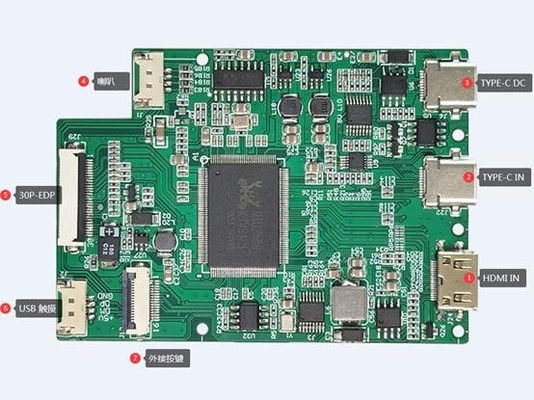

(1) एचडीएमआई इन (2) टाइप-सी इन (3) टाइप-सी डीसी (4) स्पीकर
(5) 30पिन ईडीपी (6) यूएसबी टच स्क्रीन (7) बाहरी नियंत्रण
एचडीएमआई पिन परिभाषा:
1 | टीएमडीएस डेटा2+ |
2 | TMDS DATA2 परिरक्षित屏蔽 |
3 | टीएमडीएस डेटा2- |
4 | टीएमडीएस डेटा1+ |
5 | TMDS DATA1 परिरक्षित屏蔽 |
6 | टीएमडीएस डेटा1- |
7 | टीएमडीएस डेटा0+ |
8 | TMDS DATA0 परिरक्षित屏蔽 |
9 | टीएमडीएस डेटा0- |
10 | टीएमडीएस डाटा क्लॉक+ |
1 1 | TMDS डेटा घड़ी परिरक्षित屏蔽 |
12 | टीएमडीएस डेटा घड़ी- |
13 |
सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण, वैकल्पिक इलेक्ट्रॉनिक) उपभोक्ता नियंत्रक可选择的电子消费控制器) |
14 | आरक्षित (केबल में लेकिन डिवाइस पर एनसी) |
15 | एससीएल (डीडीसी घड़ी) |
16 | एसडीए (डीडीसी डेटा) |
17 | डीडीसी/सीईसी ग्राउंड |
18 | +5वी पावर |
19 | हॉट-स्वैपेबल जांच तार热插拔探测线 |
यूएसबी टाइप-सी इनपुट इंटरफेस
नत्थी करना | परिभाषा | विवरण |
1 | टाइप-डीटीई | डिटेक्शन पोर्ट कनेक्ट करें |
2 |
TX P1 _ |
数据信号接口 डेटा सिग्नल इंटरफ़ेस |
3 |
TX N1 _ |
数据信号接口 डेटा सिग्नल इंटरफ़ेस |
4 | वीबीयूएस | बिजली आपूर्ति उत्पादन |
5 | TYPEC-CC1 | फॉरवर्ड और रिवर्स डिटेक्शन पोर्ट |
6 | टाइप-डीपी | 数据信号接口 डेटा सिग्नल इंटरफ़ेस |
7 | टाइप-डीएम | 数据信号接口 डेटा सिग्नल इंटरफ़ेस |
8 | TYPEC-BU1 | सहायक डेटा सिग्नल इंटरफ़ेस |
9 | वीबीयूएस | बिजली आपूर्ति उत्पादन |
10 |
आरएक्स एन2 _ |
数据信号接口 डेटा सिग्नल इंटरफ़ेस |
1 1 |
आरएक्स पी2 _ |
数据信号接口 डेटा सिग्नल इंटरफ़ेस |
12 | जीएनडी | ग्राउंड से कनेक्ट करें |
13 | जीएनडी | ग्राउंड से कनेक्ट करें |
14 |
TX P2 _ |
数据信号接口 डेटा सिग्नल इंटरफ़ेस |
15 |
TX N2 _ |
数据信号接口 डेटा सिग्नल इंटरफ़ेस |
16 | वीबीयूएस | बिजली आपूर्ति उत्पादन |
17 | TYPEC-CC2 | फॉरवर्ड और रिवर्स डिटेक्शन पोर्ट |
18 | टाइप-डीपी | 数据信号接口 डेटा सिग्नल इंटरफ़ेस |
19 | टाइप-डीएम | 数据信号接口 डेटा सिग्नल इंटरफ़ेस |
20 | वीबीयूएस | बिजली आपूर्ति उत्पादन |
21 | TYPEC-BU2 | सहायक डेटा सिग्नल इंटरफ़ेस |
22 |
आरएक्स एन1 _ |
数据信号接口 डेटा सिग्नल इंटरफ़ेस |
23 |
आरएक्स पी1 _ |
数据信号接口 डेटा सिग्नल इंटरफ़ेस |
24 | जीएनडी | ग्राउंड से कनेक्ट करें |
