उत्पाद विवरण:
|
| कीवर्ड: | 7 "एचडीएमआई डिस्प्ले | संकल्प: | 800x480 पिक्सल |
|---|---|---|---|
| सहायता: | एचडीएमआई1.3、एचडीएमआई1.4、एचडीसीपी1.4、एचडीसीपी2.2 | के साथ संगत: | रास्पबेरी पाई, बीबी ब्लैक, केला पाई |
| सीटीपी इंटरफ़ेस: | यूएसबी टू आईआईसी | सतह चमक: | 300 सीडी/एम2 - 1000 सीडी/एम2 |
| टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) | एलईडी जीवनकाल: | 40,000 घंटे |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
| प्रमुखता देना: | रास्पबेरी पीआई 4 टीएफटी एलसीडी डिस्प्ले,आईएसओ 9 001 टीएफटी एलसीडी डिस्प्ले,800x480 डॉट्स औद्योगिक टीएफटी डिस्प्ले: |
||
एचडीएमआई 7 इंच डिस्प्ले, 7 इंच पीसीएपी टीएफटी डिस्प्ले
SFRA700H-800480ACT-01 एक HDMI TFT LCD मॉड्यूल है जो TFT LCD, PCAP टच और ड्राइविंग बोर्ड को एकीकृत करता है।
1- मॉड्यूल पूरी तरह से 800 * 480 एलसीडी स्क्रीन पर पीसी से एचडीएमआई डिजिटल सिग्नल आउटपुट प्रस्तुत करता है।
2- एचडीएमआई 1.3, एचडीएमआई 1.4, एचडीसीपी 1.4, एचडीसीपी 2.2 मानकों का समर्थन करें।एचडीएमआई सिग्नल स्रोत मुख्यधारा के मिनी पीसी जैसे रास्पबेरी पाई, बीबी ब्लैक, बनाना पाई आदि के साथ संगत है।
3- TOUCH USB से I2C तक है, ड्राइवरों को स्थापित करने की कोई आवश्यकता नहीं है।
4- डिज़ाइन का उपयोग मुख्य रूप से रास्पबेरी पाई डिस्प्ले पर किया जाता है, और इसका उपयोग अन्य एचडीएमआई औद्योगिक नियंत्रण छोटे स्क्रीन टच डिवाइस पर भी किया जा सकता है।जब रास्पबेरी पाई डिस्प्ले के रूप में उपयोग किया जाता है, तो यह रास्पियन, उबंटू, विन 10 आईओटी और अन्य सिस्टम, सिंगल-टच का समर्थन करता है।
5- जब कंप्यूटर डिस्प्ले के रूप में उपयोग किया जाता है, तो यह विंडोज 7/8/10, फाइव-पॉइंट टच, ड्राइवर-मुक्त का समर्थन करता है।
| संस्करण | 01 | ||
| सिग्नल समर्थित | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| स्पर्श | यूएसबी मानक | ||
| वीजीए | सहायता नहीं | ||
| मेनबोर्ड पर इंटरफ़ेस | इनपुट | HDMI | एक प्रकार का एचडीएमआई पैच महिला 19 पिन पैच (क्षैतिज) |
| यु एस बी | माइक्रो 5P USB महिला B प्रकार 5.9MM (क्षैतिज) | ||
| ईरफ़ोन इंटरफ़ेस | एनसी | ||
| स्पर्श इंटरफ़ेस | 6 पिन | FPC-0.5-6PIN (क्षैतिज) | |
| प्रदर्शन इंटरफ़ेस | आरजीबी 50 पिन | FPC-0.5-50PIN (क्षैतिज) | |
| ऑडियो | ध्वनि - उत्पादन | 8Ω1.5W | 4PIN-1.25 H1.8 अति पतली महिला सीट (क्षैतिज) |
| बिजली की आपूर्ति | पावर इनपुट | यूएसबी इनपुट 5 वी (+/- 0.5 वी) | |
| वोप प्रदर्शित करें | 3.3 | ||
| पावर ऑपरेशन | डिस्प्ले को चालू करो | ||
| मेनबोर्ड स्टैंडबाय बिजली की खपत | 0.25W | ||
| ओएसडी मेनू | मेनू (रिजर्व) | चमक, कंट्रास्ट, ऑटो सुधार, चरण, घड़ी, फ़ील्ड स्थिति, फ़ंक्शन सेटिंग, रीसेट, आदि। | |
| भाषा (आरक्षित) | चीनी, अंग्रेजी, फ्रेंच, जर्मन, इतालवी, स्पेनिश, रूसी, कोरियाई, जापानी, आदि। | ||
| बटन (आरक्षित) | पावर, मेनू, ऊपर, नीचे, बाहर निकलें | ||

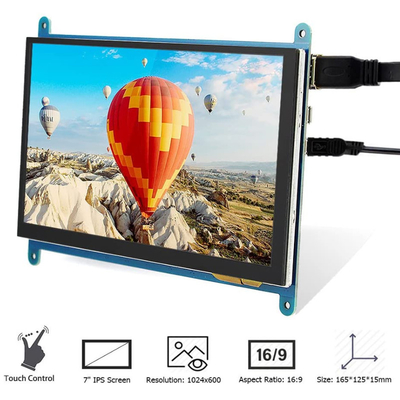

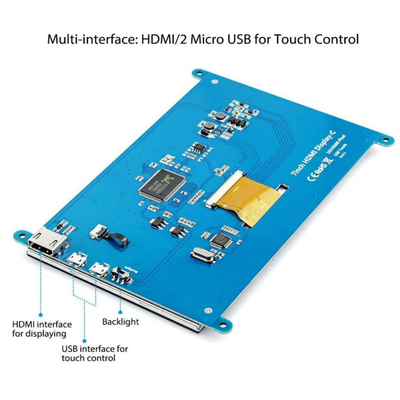

एचडीएमआई 7 इंच डिस्प्ले, 7 इंच पीसीएपी टीएफटी डिस्प्लेउत्पाद का चित्र
एचडीएमआई इंटरफ़ेस पिन परिभाषा
| 1 | टीएमडीएस डेटा2+ |
| 2 | TMDS DATA2 परिरक्षित |
| 3 | टीएमडीएस डेटा2- |
| 4 | टीएमडीएस डेटा1+ |
| 5 | TMDS DATA1 परिरक्षित |
| 6 | टीएमडीएस डेटा1- |
| 7 | टीएमडीएस डेटा0+ |
| 8 | TMDS DATA0 परिरक्षित |
| 9 | टीएमडीएस डेटा0- |
| 10 | टीएमडीएस डाटा क्लॉक+ |
| 1 1 | TMDS डेटा घड़ी परिरक्षित |
| 12 | टीएमडीएस डेटा घड़ी- |
| 13 | सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण वैकल्पिक) |
| 14 | आरक्षित (केबल में लेकिन डिवाइस पर एनसी) |
| 15 | एससीएल (डीडीसी) |
| 16 | एसडीए (डीडीसी) |
| 17 | डीडीसी/सीईसी ग्राउंड |
| 18 | +5वी (बिजली की आपूर्ति) |
| 19 | हॉट स्वैप जांच केबल |
यूएसबी (5 वी) पिन परिभाषा
| 1 | वीसीसी |
| 2 | एनसी |
| 3 | एनसी |
| 4 | एनसी |
| 5 | जीएनडी |
यूएसबी टीपी पिन परिभाषा
| 1 | वीसीसी |
| 2 | डी- |
| 3 | डी+ |
| 4 | एनसी |
| 5 | जीएनडी |
स्पीकर इंटरफ़ेस पिन परिभाषा
| 1 | रूट+ |
| 2 | घोर पराजय- |
| 3 | लुट- |
| 4 | लुट+ |
6,एलसीडी पिन परिभाषा
| 1 |
वीएलईडी+
|
एलईडी बैकलाइट के लिए पावर (एनोड)
|
| 2 |
वीएलईडी+
|
एलईडी बैकलाइट के लिए पावर (एनोड)
|
| 3 |
वीएलईडी-
|
एलईडी बैकलाइट के लिए पावर (कैथोड)
|
| 4 |
वीएलईडी-
|
एलईडी बैकलाइट के लिए पावर (कैथोड)
|
| 5 |
जीएनडी
|
पावर ग्राउंड
|
| 6 |
वीसीओएम
|
सामान्य वोल्टेज
|
| 7 |
डीवीडीडी
|
डिजिटल सर्किट के लिए पावर
|
| 8 |
तरीका
|
डीई/सिंक मोड का चयन करें
|
| 9 |
डे
|
डेटा इनपुट सक्षम करें
|
| 10 |
बनाम
|
लंबवत सिंक इनपुट
|
| 1 1 |
एच एस
|
क्षैतिज सिंक इनपुट
|
| 12 |
बी 7
|
नीला डेटा (एमएसबी)
|
| 13 |
बी -6
|
नीला डेटा
|
| 14 |
बी5
|
नीला डेटा
|
| 15 |
बी 4
|
नीला डेटा
|
| 16 |
बी 3
|
नीला डेटा
|
| 17 |
बी2
|
नीला डेटा
|
| 18 |
बी 1
|
नीला डेटा
|
| 19 |
बी0
|
नीला डेटा (एलएसबी)
|
| 20 |
जी7
|
ग्रीन डेटा (एमएसबी)
|
| 21 |
जी6
|
हरा डेटा
|
| 22 |
जी5
|
हरा डेटा
|
| 23 |
जी -4
|
हरा डेटा
|
| 24 |
जी3
|
हरा डेटा
|
| 25 |
G2
|
हरा डेटा
|
| 26 |
G1
|
हरा डेटा
|
| 27 |
G0
|
ग्रीन डेटा (एलएसबी)
|
| 28 |
R7
|
लाल डेटा (एमएसबी)
|
| 29 |
आर6
|
लाल डेटा
|
| 30 |
R5
|
लाल डेटा
|
| 31 |
आर4
|
लाल डेटा
|
| 32 |
R3
|
लाल डेटा
|
| 33 |
R2
|
लाल डेटा
|
| 34 |
आर 1
|
लाल डेटा
|
| 35 |
R0
|
लाल डेटा (एलएसबी) |
| 36 |
जीएनडी
|
पावर ग्राउंड
|
| 37 |
डीसीएलके
|
नमूना घड़ी
|
| 38 |
जीएनडी
|
पावर ग्राउंड
|
| 39 |
एल/आर
|
बाएँ / दाएँ चयन
|
| 40 |
यू/डी
|
ऊपर/नीचे चयन
|
| 41 |
वीजीएच
|
वोल्टेज पर गेट
|
| 42 |
वीजीएल
|
गेट ऑफ वोल्टेज
|
| 43 |
एवीडीडी
|
एनालॉग सर्किट के लिए पावर
|
| 44 |
रीसेट
|
वैश्विक रीसेट पिन।
|
| 45 |
एनसी
|
कोई कनेक्शन नहीं
|
| 46 |
वीसीओएम
|
सामान्य वोल्टेज
|
| 47 |
डीआईटीबी
|
डिथरिंग फंक्शन
|
| 48 |
जीएनडी
|
पावर ग्राउंड
|
| 49 |
एनसी
|
कोई कनेक्शन नहीं
|
| 50 |
एनसी
|
कोई कनेक्शन नहीं
|
टच पैनल पिन परिभाषा
| 1 | वीडीडी | |
| 2 | जीएनडी | |
| 3 | टीपी-आईएनटी | |
| 4 | टीपी-आरएसटी | |
| 5 | टीपी-एससीएल | |
| 6 | टीपी-एसडीए |
उपयोग के लिए आवश्यकताएँ
इस उत्पाद के सामान्य उपयोग को सुनिश्चित करने और बिजली के झटके या आग जैसी दुर्घटनाओं को रोकने के लिए, कृपया इस उत्पाद का उपयोग करने से पहले सभी आवश्यकताओं और संचालन प्रक्रियाओं को पढ़ें और समझें।निम्नलिखित आवश्यकताओं का कड़ाई से पालन किया जाता है:
1. इस उत्पाद के लिए आवश्यक डीसी बिजली की आपूर्ति एसी / डीसी पावर एडाप्टर द्वारा उत्पन्न होती है, और एसी / डीसी पावर एडाप्टर को गर्मी स्रोत से दूर रखा जाना चाहिए और अच्छी तरह हवादार जगह पर रखा जाना चाहिए।
2. एसी पावर सॉकेट और एसी पावर कॉर्ड को अच्छी ग्राउंडिंग पर ध्यान देना चाहिए और पर्याप्त वर्तमान मांग का सामना कर सकता है।
3. इस उत्पाद के लिए आवश्यक डीसी बिजली की आपूर्ति का इनपुट वोल्टेज + 5 वी है, त्रुटि +/- 0.5 वी से अधिक नहीं है, और वर्तमान को चयनित एलईडी स्क्रीन और पूरी मशीन की शक्ति के अनुसार निर्धारित किया जाता है।
4. अच्छे वेंटिलेशन और गर्मी अपव्यय पर ध्यान दें, बंद गैर-थर्मल खोल या बॉक्स में न रखें, और सीधे सूर्य की रोशनी या अन्य ताप स्रोतों को सेंकने न दें।
5. अत्यधिक आर्द्रता और अत्यधिक धूल से बचने के लिए ध्यान दें, ताकि सर्किट जंग से विफलता से बचा जा सके।
6. संयोजन करते समय, गर्मी को खत्म करने के लिए बोर्ड की सतह पर वायु संवहन प्रदान करने के लिए एक निश्चित स्थान आरक्षित करने पर ध्यान दें, और बिजली के कंडक्टर (जैसे ड्राइव बोर्ड और हाई-वोल्टेज प्लेट्स जैसे फिक्स्ड लौह प्लेट्स) और बोर्ड पर घटकों को रोकने के लिए शॉर्ट सर्किट से संपर्क करना।
7. अतिरिक्त दबाव के कारण ड्राइव प्लेट को झुकने और विकृत होने से रोकने के लिए ध्यान दें।
8. असेंबल करते समय, ड्राइव बोर्ड, एलईडी स्क्रीन, बटन बोर्ड और अन्य घटकों के सही विद्युत कनेक्शन पर ध्यान दें, सही एलईडी स्क्रीन वर्किंग वोल्टेज का चयन करें (बहुत कम असामान्य दिखाएगा, बहुत अधिक एलईडी स्क्रीन को जला सकता है), चालू करने से पहले जांच लें कि यह सही है या नहीं।
9. ड्राइवर बोर्ड पर प्रोग्राम संबंधित एलईडी स्क्रीन से मेल खाना चाहिए।
10. बोर्ड को असेंबल करते समय इलेक्ट्रोस्टैटिक सुरक्षा पर ध्यान दें, और बोर्ड को नुकसान पहुंचाने के लिए शॉर्ट सर्किट और हाथ पर स्थैतिक बिजली से बचने के लिए ध्यान दें।
11. बिजली की विफलता (प्लग और अनप्लग कनेक्टर) के मामले में सभी इनपुट और आउटपुट इंटरफेस को संचालित करने की आवश्यकता है।
12. यह उत्पाद सामान्य व्यावसायिक उपयोग और घरेलू, परिवेश के तापमान के लिए उपयुक्त है: -10 ~ + 40 डिग्री सेल्सियस, सापेक्षिक आर्द्रता: ≤80%।
13. लंबे समय तक उपयोग में न होने पर बिजली को अनप्लग करें।
