उत्पाद विवरण:
|
| कीवर्ड: | 4.3 "डीएसआई एचडीएमआई डिस्प्ले | संकल्प: | 480*800 पिक्सल |
|---|---|---|---|
| सहायता: | एचडीएमआई1.3、एचडीएमआई1.4、एचडीसीपी1.4、एचडीसीपी2.2 | के साथ संगत: | बनाना पाई रास्पबेरी पाई (बीबी ब्लैक) |
| सीटीपी इंटरफ़ेस: | यूएसबी टू आईआईसी | सतह चमक: | 300 सीडी/एम2 |
| टच स्क्रीन: | पकैप | एलईडी जीवनकाल: | 40,000 घंटे |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
| प्रमुखता देना: | 800x480 रास्पबेरी पाई 4 डीएसआई डिस्प्ले,एचडीएमआई रास्पबेरी पाई 4 डीएसआई डिस्प्ले,4.3 इंच रास्पबेरी पाई डीएसआई डिस्प्ले |
||
4.3 इंच पोर्ट्रेट एचडीएमआई डिस्प्ले उत्पाद सुविधाएँ:
SFHDMI430H-800480A-CT एक नया एकीकृत (एलसीडी स्क्रीन, टच स्क्रीन, ड्राइवर बोर्ड) नया एकीकृत एलसीडी डिस्प्ले कंट्रोल मॉड्यूल है।यह 480*800 एलसीडी डिस्प्ले पर पीसी से एचडीएमआई डिजिटल सिग्नल आउटपुट को पूरी तरह से प्रस्तुत करता है।
1. एचडीएमआई 1.3, एचडीएमआई 1.4, एचडीसीपी 1.4, एचडीसीपी 2.2 मानकों का समर्थन करता है।
2. एचडीएमआई स्रोत मुख्यधारा के मिनी पीसी जैसे रास्पबेरी पाई, बीबी ब्लैक और बनाना पाई के साथ संगत हैं।
3. टच यूएसबी से I2C है, कोई ड्राइवर स्थापना की आवश्यकता नहीं है।
4. डिज़ाइन का उपयोग मुख्य रूप से रास्पबेरी पाई रास्पबेरी पाई डिस्प्ले पर किया जाता है, और इसका उपयोग अन्य एचडीएमआई औद्योगिक नियंत्रण छोटे स्क्रीन टच डिवाइस के लिए भी किया जा सकता है।
5. जब रास्पबेरी पाई डिस्प्ले के रूप में उपयोग किया जाता है, तो यह रास्पियन, उबंटू, विन 10 आईओटी और अन्य सिस्टम, सिंगल-टच का समर्थन करता है, और जब कंप्यूटर मॉनीटर के रूप में उपयोग किया जाता है, तो यह विंडोज 7/8/10, पांच-बिंदु स्पर्श, ड्राइव का समर्थन करता है- नि: शुल्क।
| कीवर्ड: | 4.3 "डीएसआई एचडीएमआई डिस्प्ले | संकल्प: | 480*800 पिक्सेल |
|---|---|---|---|
| सहायता: | एचडीएमआई1.3, एचडीएमआई1.4, एचडीसीपी1.4, एचडीसीपी2.2 | के साथ संगत: | बनाना पाई रास्पबेरी पाई, बीबी ब्लैक |
| सीटीपी इंटरफ़ेस: | यूएसबी टू आईआईसी | सतह चमक: | 300 सीडी/एम2 |
| टच स्क्रीन: | पीसीएपी | एलईडी लाइफटाइम: | 40,000 घंटे |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | अनुपालन: | पहुंच और RoHS आज्ञाकारी |

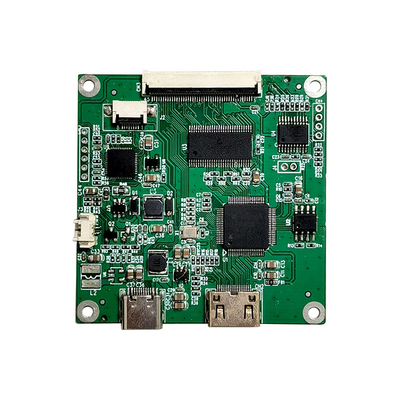

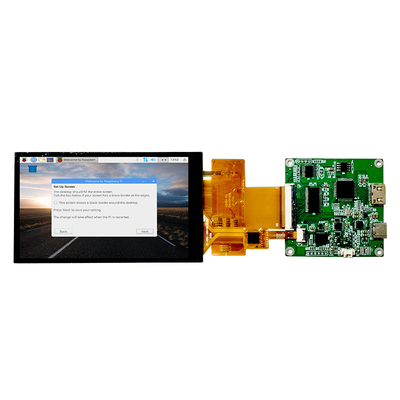

4.3 इंच पोर्ट्रेट एचडीएमआई डिस्प्लेउत्पाद का चित्र
एचडीएमआई पिन परिभाषा:
| 1 | टीएमडीएस डेटा2+ |
| 2 | TMDS DATA2 परिरक्षित屏蔽 |
| 3 | टीएमडीएस डेटा2- |
| 4 | टीएमडीएस डेटा1+ |
| 5 | TMDS DATA1 परिरक्षित屏蔽 |
| 6 | टीएमडीएस डेटा1- |
| 7 | टीएमडीएस डेटा0+ |
| 8 | TMDS DATA0 परिरक्षित屏蔽 |
| 9 | टीएमडीएस डेटा0- |
| 10 | टीएमडीएस डाटा क्लॉक+ |
| 1 1 | TMDS डेटा घड़ी परिरक्षित屏蔽 |
| 12 | टीएमडीएस डेटा घड़ी- |
| 13 |
सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण, वैकल्पिक इलेक्ट्रॉनिक) उपभोक्ता नियंत्रक可选择的电子消费控制器) |
| 14 | आरक्षित (केबल में लेकिन डिवाइस पर एनसी) |
| 15 | एससीएल (डीडीसी घड़ी) |
| 16 | एसडीए (डीडीसी डेटा) |
| 17 | डीडीसी/सीईसी ग्राउंड |
| 18 | +5वी पावर |
| 19 | हॉट-स्वैपेबल जांच तार热插拔探测线 |
यूएसबी 5 वी पिन परिभाषा:
| 1 | वीसीसी |
| 2 | एनसी |
| 3 | एनसी |
| 4 | एनसी |
| 5 | जीएनडी |
यूएसबी टीपी पिन परिभाषा:
| 1 | वीसीसी |
| 2 | डी- |
| 3 | डी+ |
| 4 | एनसी |
| 5 | जीएनडी |
उपयोग के लिए आवश्यकताएँ
इस उत्पाद के सामान्य उपयोग को सुनिश्चित करने और बिजली के झटके या आग जैसी दुर्घटनाओं को रोकने के लिए, कृपया इस उत्पाद का उपयोग करने से पहले सभी आवश्यकताओं और संचालन प्रक्रियाओं को पढ़ें और समझें।निम्नलिखित आवश्यकताओं का कड़ाई से पालन किया जाता है:
1. इस उत्पाद के लिए आवश्यक डीसी बिजली की आपूर्ति एसी / डीसी पावर एडाप्टर द्वारा उत्पन्न होती है, और एसी / डीसी पावर एडाप्टर को गर्मी स्रोत से दूर रखा जाना चाहिए और अच्छी तरह हवादार जगह पर रखा जाना चाहिए।
2. एसी पावर सॉकेट और एसी पावर कॉर्ड को अच्छी ग्राउंडिंग पर ध्यान देना चाहिए और पर्याप्त वर्तमान मांग का सामना कर सकता है।
3. इस उत्पाद के लिए आवश्यक डीसी बिजली की आपूर्ति का इनपुट वोल्टेज + 5 वी है, त्रुटि +/- 0.5 वी से अधिक नहीं है, और वर्तमान को चयनित एलईडी स्क्रीन और पूरी मशीन की शक्ति के अनुसार निर्धारित किया जाता है।
4. अच्छे वेंटिलेशन और गर्मी अपव्यय पर ध्यान दें, बंद गैर-थर्मल खोल या बॉक्स में न रखें, और सीधे सूर्य की रोशनी या अन्य ताप स्रोतों को सेंकने न दें।
5. अत्यधिक आर्द्रता और अत्यधिक धूल से बचने के लिए ध्यान दें, ताकि सर्किट जंग से विफलता से बचा जा सके।
6. संयोजन करते समय, गर्मी को खत्म करने के लिए बोर्ड की सतह पर वायु संवहन प्रदान करने के लिए एक निश्चित स्थान आरक्षित करने पर ध्यान दें, और बिजली के कंडक्टर (जैसे ड्राइव बोर्ड और हाई-वोल्टेज प्लेट्स जैसे फिक्स्ड लौह प्लेट्स) और बोर्ड पर घटकों को रोकने के लिए शॉर्ट सर्किट से संपर्क करना।
7. अतिरिक्त दबाव के कारण ड्राइव प्लेट को झुकने और विकृत होने से रोकने के लिए ध्यान दें।
8. असेंबल करते समय, ड्राइव बोर्ड, एलईडी स्क्रीन, बटन बोर्ड और अन्य घटकों के सही विद्युत कनेक्शन पर ध्यान दें, सही एलईडी स्क्रीन वर्किंग वोल्टेज का चयन करें (बहुत कम असामान्य दिखाएगा, बहुत अधिक एलईडी स्क्रीन को जला सकता है), चालू करने से पहले जांच लें कि यह सही है या नहीं।
9. ड्राइवर बोर्ड पर प्रोग्राम संबंधित एलईडी स्क्रीन से मेल खाना चाहिए।
10. बोर्ड को असेंबल करते समय इलेक्ट्रोस्टैटिक सुरक्षा पर ध्यान दें, और बोर्ड को नुकसान पहुंचाने के लिए शॉर्ट सर्किट और हाथ पर स्थैतिक बिजली से बचने के लिए ध्यान दें।
11. बिजली की विफलता (प्लग और अनप्लग कनेक्टर) के मामले में सभी इनपुट और आउटपुट इंटरफेस को संचालित करने की आवश्यकता है।
12. यह उत्पाद सामान्य व्यावसायिक उपयोग और घरेलू, परिवेश के तापमान के लिए उपयुक्त है: -10 ~ + 40 डिग्री सेल्सियस, सापेक्षिक आर्द्रता: ≤80%।
13. लंबे समय तक उपयोग में न होने पर बिजली को अनप्लग करें।
