उत्पाद विवरण:
|
| कीवर्ड: | 5 "एचडीएमआई राउंड डिस्प्ले | संकल्प: | 1080*1080 पिक्सल |
|---|---|---|---|
| सहायता: | एचडीएमआई1.3、एचडीएमआई1.4、एचडीसीपी1.4、एचडीसीपी2.2 | के साथ संगत: | रास्पबेरी पाई, बीबी ब्लैक, केला पाई |
| सीटीपी इंटरफ़ेस: | यूएसबी टू आईआईसी | सतह चमक: | 400 सीडी/एम2 |
| टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) | एलईडी जीवनकाल: | 40,000 घंटे |
| संचालन तापमान।: | -20 ℃ से + 70 ℃ | अनुपालन: | पहुंच और RoHS आज्ञाकारी |
| प्रमुखता देना: | एचडीएमआई राउंड एलसीडी डिस्प्ले,रास्पबेरी पीआई 4 राउंड एलसीडी डिस्प्ले,1080x1080 औद्योगिक टीएफटी डिस्प्ले: |
||
एचडीएमआई 5 इंच डिस्प्ले, 5 इंच पीसीएपी टीएफटी डिस्प्ले उत्पाद सुविधाएँ:
SFHDMI500H-108108A-CT एक HDMI TFT LCD मॉड्यूल है जो TFT LCD, PCAP टच और ड्राइविंग बोर्ड को एकीकृत करता है।
1- मॉड्यूल 1080*1080 एलसीडी स्क्रीन पर पीसी से एचडीएमआई डिजिटल सिग्नल आउटपुट को पूरी तरह से प्रस्तुत करता है।
2- एचडीएमआई 1.3, एचडीएमआई 1.4, एचडीसीपी 1.4, एचडीसीपी 2.2 मानकों का समर्थन करें।एचडीएमआई सिग्नल स्रोत मुख्यधारा के मिनी पीसी जैसे रास्पबेरी पाई, बीबी ब्लैक, बनाना पाई आदि के साथ संगत है।
3- TOUCH USB से I2C तक है, ड्राइवरों को स्थापित करने की कोई आवश्यकता नहीं है।
4- डिज़ाइन का उपयोग मुख्य रूप से रास्पबेरी पाई डिस्प्ले पर किया जाता है, और इसका उपयोग अन्य एचडीएमआई औद्योगिक नियंत्रण छोटे स्क्रीन टच डिवाइस पर भी किया जा सकता है।जब रास्पबेरी पाई डिस्प्ले के रूप में उपयोग किया जाता है, तो यह रास्पियन, उबंटू, विन 10 आईओटी और अन्य सिस्टम, सिंगल-टच का समर्थन करता है।
5- जब कंप्यूटर डिस्प्ले के रूप में उपयोग किया जाता है, तो यह विंडोज 7/8/10, फाइव-पॉइंट टच, ड्राइवर-मुक्त का समर्थन करता है।
टीएफटी डिस्प्ले फ़ीचर:
| पैरामीटर | विनिर्देश | इकाई | टिप्पणी |
| सक्रिय क्षेत्र | 127.008 (एच) ×127.008 (वी) | मिमी | घेरा |
| पिक्सेल की संख्या | 1080 (एच) आरजीबी × 1080 (वी) | पिक्सेल | |
| पिक्सेल पिच | 0.1176 (एच) ×0.1176 (वी) | मिमी | |
| पिक्सेल व्यवस्था | 1पिक्सेल 2डोमेन | ||
| रंग प्रदर्शित करें | 16.7 एम | रंग | |
| रंगों के सारे पहलू | 80% (न्यूनतम) 86% (टाइप।) | ||
| प्रदर्शन प्रणाली | आम तौर पर ब्लैक ट्रांसमिसिव मोड | ||
| आयामी रूपरेखा | 143 (एच) × 140 (वी) × 4.2 (डी) | मिमी | |
| देखने की दिशा (मानव नेत्र) | यू/डी/एल/आर मुक्त देखने की दिशा | नोट 1,2 |
नोट: 1. यू/डी/एल/आर दिशा में, देखने का कोण समान है;
नोट: 2. टीएफटी और सीएफ एलसी एल्गिन दिशा
| संस्करण | 01 | ||
| सिग्नल समर्थित | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| स्पर्श | यूएसबी मानक | ||
| वीजीए | सहायता नहीं | ||
| मेनबोर्ड पर इंटरफ़ेस | इनपुट | HDMI | एक प्रकार का एचडीएमआई पैच महिला 19 पिन पैच (क्षैतिज) |
| यु एस बी | माइक्रो 5P USB महिला B प्रकार 5.9MM (क्षैतिज) | ||
| ईरफ़ोन इंटरफ़ेस | एनसी | ||
| स्पर्श इंटरफ़ेस | 6 पिन | FPC-0.5-6PIN (क्षैतिज) | |
| प्रदर्शन इंटरफ़ेस | 49 पिन | FPC-0.5-50PIN (क्षैतिज) | |
| ऑडियो | ध्वनि - उत्पादन | 8Ω1.5W | 4PIN-1.25 H1.8 अति पतली महिला सीट (क्षैतिज) |
| बिजली की आपूर्ति | पावर इनपुट | यूएसबी इनपुट 5 वी (+/- 0.5 वी) | |
| वोप प्रदर्शित करें | 3.3 | ||
| पावर ऑपरेशन | डिस्प्ले को चालू करो | ||
| मेनबोर्ड स्टैंडबाय बिजली की खपत | 0.25W | ||
| ओएसडी मेनू | मेनू (रिजर्व) | चमक, कंट्रास्ट, ऑटो सुधार, चरण, घड़ी, फ़ील्ड स्थिति, फ़ंक्शन सेटिंग, रीसेट, आदि। | |
| भाषा (आरक्षित) | चीनी, अंग्रेजी, फ्रेंच, जर्मन, इतालवी, स्पेनिश, रूसी, कोरियाई, जापानी, आदि। | ||
| बटन (आरक्षित) | पावर, मेनू, ऊपर, नीचे, बाहर निकलें | ||

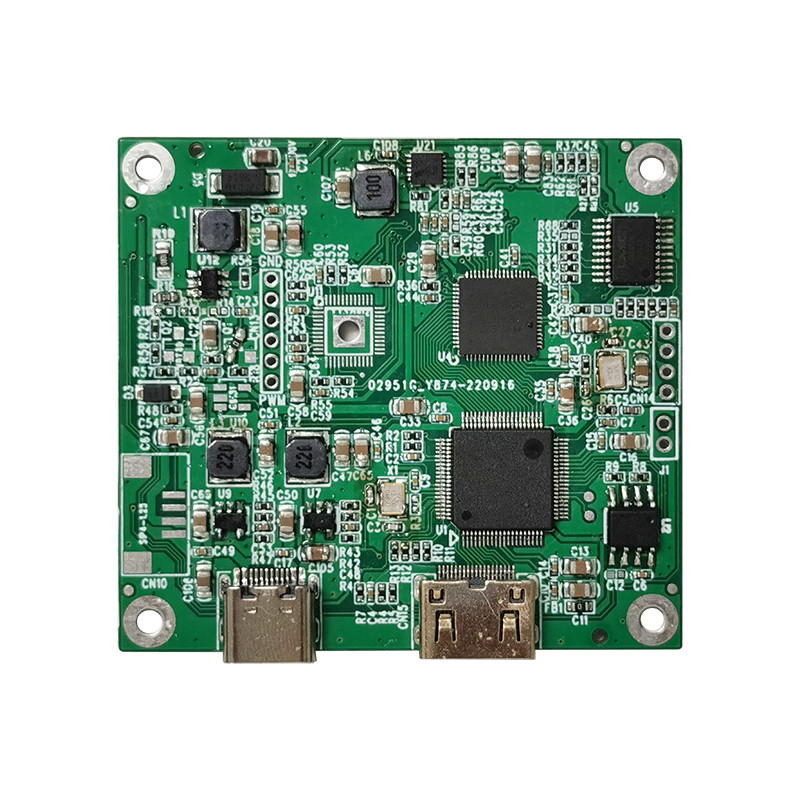

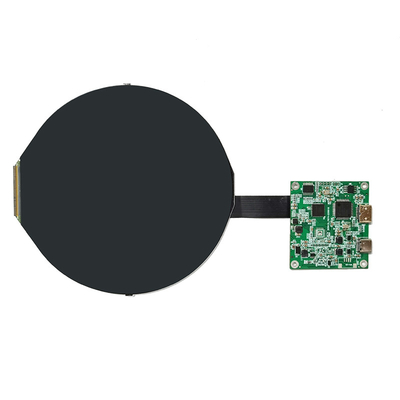

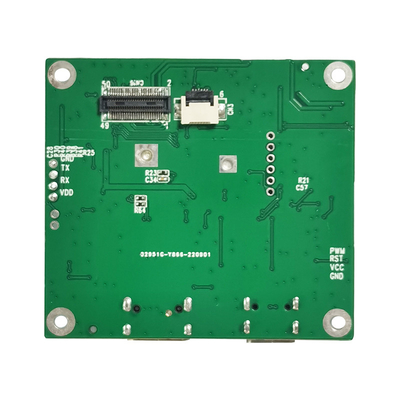

एचडीएमआई 5 इंच डिस्प्ले, 5 इंच पीसीएपी टीएफटी डिस्प्लेउत्पाद का चित्र
एचडीएमआई इंटरफ़ेस पिन परिभाषा
| 1 | टीएमडीएस डेटा2+ |
| 2 | TMDS DATA2 परिरक्षित |
| 3 | टीएमडीएस डेटा2- |
| 4 | टीएमडीएस डेटा1+ |
| 5 | TMDS DATA1 परिरक्षित |
| 6 | टीएमडीएस डेटा1- |
| 7 | टीएमडीएस डेटा0+ |
| 8 | TMDS DATA0 परिरक्षित |
| 9 | टीएमडीएस डेटा0- |
| 10 | टीएमडीएस डाटा क्लॉक+ |
| 1 1 | TMDS डेटा घड़ी परिरक्षित |
| 12 | टीएमडीएस डेटा घड़ी- |
| 13 | सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण वैकल्पिक) |
| 14 | आरक्षित (केबल में लेकिन डिवाइस पर एनसी) |
| 15 | एससीएल (डीडीसी) |
| 16 | एसडीए (डीडीसी) |
| 17 | डीडीसी/सीईसी ग्राउंड |
| 18 | +5वी (बिजली की आपूर्ति) |
| 19 | हॉट स्वैप जांच केबल |
यूएसबी (5 वी) पिन परिभाषा
| 1 | वीसीसी |
| 2 | एनसी |
| 3 | एनसी |
| 4 | एनसी |
| 5 | जीएनडी |
यूएसबी टीपी पिन परिभाषा
| 1 | वीसीसी |
| 2 | डी- |
| 3 | डी+ |
| 4 | एनसी |
| 5 | जीएनडी |
टच पैनल पिन परिभाषा
| 1 | वीडीडी | |
| 2 | जीएनडी | |
| 3 | टीपी-आईएनटी | |
| 4 | टीपी-आरएसटी | |
| 5 | टीपी-एससीएल | |
| 6 | टीपी-एसडीए |
