उत्पाद विवरण:
|
| कीवर्ड: | 7 इंच का एचडीएमआई टीएफटी एलसीडी | संकल्प: | 1024x600 पिक्सेल |
|---|---|---|---|
| संकेत समर्थित: | एचडीएमआई 480i,480p,576i,576p,720p,1080i,1080p | सीटीपी इंटरफ़ेस: | USB |
| भूतल चमक: | 500 सीडी/एम2 - 1000 सीडी/एम2 | टच स्क्रीन: | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| पावर इनपुट: | यूएसबी इनपुट 5V ((+/-0.5V) | के साथ संगत: | रास्पबेरी पाई |
| समर्थन: | रास्पबियन, उबंटू, WIN10 आईओटी और अन्य सिस्टम | देखने की दिशा: | IPS सभी देखने का कोण ((85/85/85/85) |
| एलईडी लाइफटाइम: | 40,000 घंटे | संचालन तापमान।: | 20°C से +70°C तक |
| भंडारण अस्थायी।: | -30℃ से +80℃ | ऑडियो आउटपुट: | 8Ω1.5W |
| मुख्य बोर्ड की स्टैंडबाय बिजली की खपत: | <0.25W | बटन (आरक्षित): | पावर, मेनू, ऊपर, नीचे, बाहर |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 | अनुपालन: | पहुंच और RoHS अनुपालन |
| प्रमुखता देना: | 7 इंच का एचडीएमआई टीएफटी एलसीडी डिस्प्ले,संचयी टच टीएफटी एलसीडी डिस्प्ले |
||

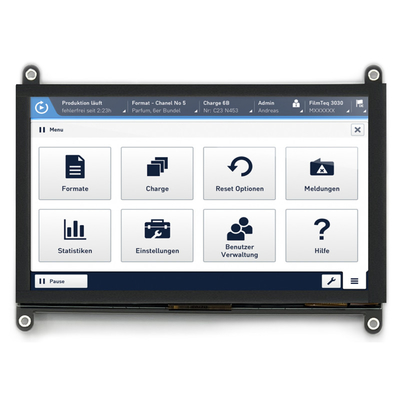

रास्पबेरी पीआई के लिए 7 इंच एचडीएमआई टीएफटी एलसीडी डिस्प्ले कैपेसिटिव टच स्क्रीन के साथ
SFRA700H-1024600ACT-01 एक एचडीएमआई टीएफटी एलसीडी मॉड्यूल है जो टीएफटी एलसीडी, पीसीएपी टच और ड्राइविंग बोर्ड को एकीकृत करता है।
1- मॉड्यूल 1024*600 एलसीडी स्क्रीन पर पीसी से एचडीएमआई डिजिटल सिग्नल आउटपुट को पूरी तरह से प्रस्तुत करता है।
2- एचडीएमआई 1 का समर्थन करें।3एचडीएमआई 1.4, एचडीसीपी 1.4एचडीसीपी 2.2 मानक। एचडीएमआई सिग्नल स्रोत रास्पबेरी पाई, बीबी ब्लैक, केला पाई आदि जैसे मुख्यधारा के मिनी पीसी के साथ संगत है।
3-TOUCH USB से I2C है, ड्राइवरों को स्थापित करने की आवश्यकता नहीं है।
4- डिजाइन मुख्य रूप से रास्पबेरी पाई डिस्प्ले पर उपयोग किया जाता है, और यह अन्य एचडीएमआई औद्योगिक नियंत्रण छोटे स्क्रीन टच डिवाइस पर भी इस्तेमाल किया जा सकता है।यह रास्पबियन का समर्थन करता है, उबंटू, WIN10 IOT और अन्य प्रणाली।
5- जब कंप्यूटर डिस्प्ले के रूप में प्रयोग किया जाता है, तो यह विंडोज 7/8/10 का समर्थन करता है, पांच-बिंदु टच, ड्राइवर-मुक्त।
| कीवर्डः | 7 इंच का एचडीएमआई टीएफटी एलसीडी |
| संकल्पः | 1024x600 पिक्सेल |
| सिग्नल समर्थित: | एचडीएमआई 480i,480p,576i,576p,720p,1080i,1080p |
| सीटीपी इंटरफ़ेसः | यूएसबी |
| संगतः | रास्पबेरी पाई |
| देखने की दिशा: | IPS सभी देखने का कोण ((85/85/85/85) |
| सतह चमकः | 500 Cd/m2 - 1000 Cd/m2 |
| टच स्क्रीनः | सीटीपी (कैपेसिटिव टच स्क्रीन) |
| पावर इनपुटः | यूएसबी इनपुट 5V ((+/-0.5V) |
| समर्थन: | रास्पबियन, उबंटू, WIN10 IOT और अन्य सिस्टम |
| एलईडी जीवनकालः | 40,000 घंटे |
| परिचालन तापमानः | 20°C से +70°C तक |
| भंडारण तापमानः | 30°C से +80°C तक |
| मुख्यबोर्ड स्टैंडबाय पावर खपतः | <0.25W |
| ऑडियो आउटपुटः | 8Ω1.5W |
| बटन (आरक्षित): | पावर, मेनू, ऊपर, नीचे, बाहर निकलें |
| प्रमाणपत्र: | ISO9001:2015 / ISO1400:2015 |
| अनुपालन: | REACH और RoHS अनुरूप |
विशेषताएं
| संस्करण | 01 | ||
| संकेत समर्थित | एचडीएमआई | 480i,480p,576i,576p,720p,1080i,1080p | |
| स्पर्श करना | यूएसबी मानक | ||
| वीजीए | समर्थन नहीं | ||

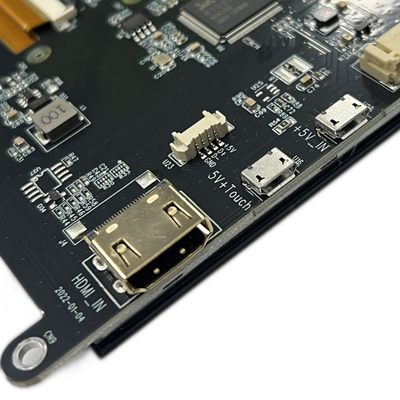

| मुख्यबोर्ड पर इंटरफ़ेस | इनपुट | एचडीएमआई | एक प्रकार HDMI पैच महिला 19Pin पैच (क्षैतिज) |
| यूएसबी | MICRO 5P USB महिला बी प्रकार 5.9 मिमी (क्षैतिज) | ||
| ईयरफोन इंटरफ़ेस | NC | ||
| स्पर्श इंटरफ़ेस | 6 पिन | FPC-0.5-6PIN (क्षैतिज) | |
| प्रदर्शन इंटरफ़ेस | आरजीबी 50 पिन | FPC-0.5-50PIN (क्षैतिज) | |
| ऑडियो | ऑडियो आउटपुट | 8Ω1.5W | 4PIN-1.25 H1.8 अति पतली महिला सीट (क्षैतिज) |
| विद्युत आपूर्ति | पावर इनपुट | यूएसबी इनपुट 5V ((+/-0.5V) | |
| Vop प्रदर्शित करें | 3.3V | ||
| पावर ऑपरेशन | प्रदर्शन पर शक्ति | ||
| मुख्य बोर्ड की स्टैंडबाय बिजली की खपत | <0.25W | ||
| ओएसडी मेनू | मेन्यू (आरक्षित) | चमक, कंट्रास्ट, ऑटो सुधार, चरण, घड़ी, क्षेत्र की स्थिति, कार्य सेटिंग, रीसेट आदि | |
| भाषा (आरक्षित) | चीनी, अंग्रेजी, फ्रेंच, जर्मन, इतालवी, स्पेनिश, रूसी, कोरियाई, जापानी आदि। | ||
| बटन (आरक्षित) | पावर, मेनू, ऊपर, नीचे, बाहर निकलें | ||
रास्पबेरी पीआई उत्पाद ड्राइंग के लिए 7 इंच एचडीएमआई टीएफटी एलसीडी डिस्प्ले के साथ कैपेसिटिव टच स्क्रीन
एचडीएमआई इंटरफ़ेस पिन परिभाषा
| 1 | टीएमडीएस DATA2+ |
| 2 | टी.एम.डी.एस. DATA2 ढाल |
| 3 | टी.एम.डी.एस DATA2- |
| 4 | टीएमडीएस DATA1+ |
| 5 | टी.एम.डी.एस DATA1 ढाल |
| 6 | टी.एम.डी.एस DATA1- |
| 7 | टीएमडीएस DATA0+ |
| 8 | टी.एम.डी.एस. DATA0 ढाल |
| 9 | टीएमडीएस DATA0- |
| 10 | टी.एम.डी.एस. डेटा क्लॉक+ |
| 11 | टी.एम.डी.एस. डेटा घड़ी ढाल |
| 12 | टी.एम.डी.एस. डेटा घड़ी- |
| 13 | सीईसी (उपभोक्ता इलेक्ट्रॉनिक्स नियंत्रण वैकल्पिक) |
| 14 | आरक्षित (केबल में लेकिन डिवाइस पर एन.सी.) |
| 15 | एससीएल ((डीडीसी) |
| 16 | एसडीए ((डीडीसी) |
| 17 | डीडीसी/सीईसी ग्राउंड |
| 18 | +5V (ऊर्जा आपूर्ति) |
| 19 | गर्म स्वैप जांच केबल |

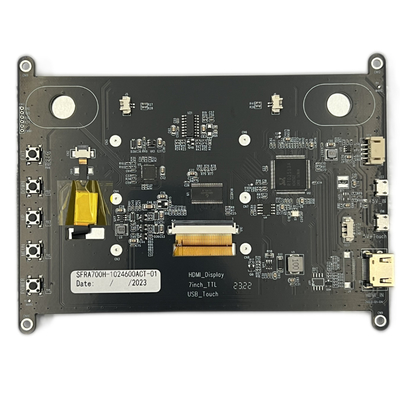

रास्पबेरी पीआई उत्पाद छवि के लिए क्षमता टच स्क्रीन के साथ 7 इंच एचडीएमआई टीएफटी एलसीडी डिस्प्ले
कारखाने की सुविधाएँ और प्रमाणपत्र
अनुमानित क्षमता (पीसीएपी) टच स्क्रीन
प्रोजेक्टेड कैपेसिटिव (पीसीएपी) टच टेक्नोलॉजी एक तेज और संवेदनशील प्रतिक्रिया और पेशेवर-ग्रेड विश्वसनीयता को जोड़ती है।सैफ टेक्नोलॉजी की प्रक्षेपित कैपेसिटिव टच स्क्रीन को सख्त औद्योगिकहम पीसीएपी टच स्क्रीन को लिक्विड क्रिस्टल डिस्प्ले (एलसीडी) के साथ भी जोड़ सकते हैं।जो एक एकीकृत एम्बेडेड समाधान है जो आपूर्ति श्रृंखला और विधानसभा को सरल बनाने में मदद करता है.
कवर ग्लास:
1आकारः कस्टम आकार, आकार, किनारे उपचार, छेद और कटआउट
2रंगः सिल्क प्रिंटिंग, लोगो
3ग्लास सामग्रीः गोरिल्ला ग्लास, टेम्पर्ड ग्लास, पीएमएमए
4उपचारः दर्पण, एजी, एआर, एएफ
सेंसर:
1सेंसर सामग्रीः कांच, फिल्म, फिल्म+फिल्म
2FPC: आकार डिजाइन वैकल्पिक है
3आईसीः ईईटीआई, आईएलआईटीईके, एसआईएस, साइप्रस, फोकलटेक, गुडिक्स आदि।
4इंटरफेस: आई2सी, यूएसबी, आरएस232
